أحجام الجسم والاتصال النهائي: | الأحجام: NPS 2 / DN 50 | الأنماط: | الوصلات: NPT ، |
---|---|---|---|
الحد الأقصى لضغط مدخل التشغيل: | 1/4 × 3/8 بوصة / 6.4 × 9.5 ملم: | أقصى ضغط مخرج: | 66 رطل لكل بوصة مربعة / 4.5 بار |
الضغط التفاضلي الأدنى: | 1.5 رطل / 0.10 بار د | نطاقات ضغط المخرج: | 3.5 بوصة في تسعة نطاقات |
وزن تقريبي: | 21 رطل / 10 كجم | ||
تسليط الضوء: | منظم تقليل ضغط NPT,محدد موضع الصمام المركب بشكل متكامل,منظم تقليل ضغط الغلاف |

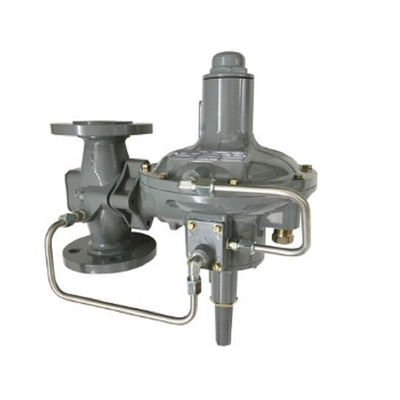

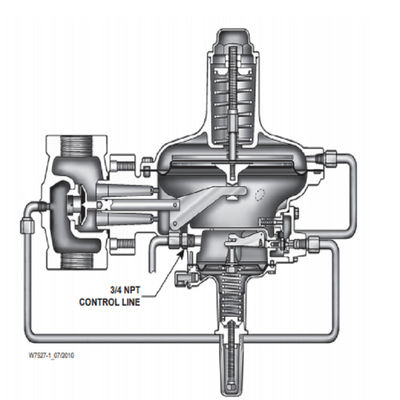

منظم تقليل الضغط 299H مزود بدليل مركب بشكل متكامل على غلاف المشغل كصمام صياد للصمام
فيما يلي مواصفات إنشاءات سلسلة 299H.بعض المواصفات لمنظم معين كما هو في الأصل
أحجام الجسم ووصلة النهاية | الأحجام: NPS 1-1 / 4 ، NPS 1-1 / 2 ، NPS 2 / DN 50 |
الأنماط | الوصلات: NPT ، CL125 FF ذات حواف ، CL250 RF مشفه ، PN 10/16 مشفه |
الحد الأقصى لضغط مدخل التشغيل | 1/4 × 3/8 بوصة / 6.4 × 9.5 ملم: 175 رطل لكل بوصة مربعة / 12.1 بار |
3/8 بوصة / 9.5 ملم: 175 رطل لكل بوصة مربعة / 12.1 بار | |
أقصى ضغط مخرج (غلاف) | 66 رطل لكل بوصة مربعة / 4.5 بار |
الضغط التفاضلي الأدنى لكامل الشوط | 1.5 رطل / 0.10 بار د |
نطاقات ضغط المخرج | 3.5 بوصة مرحاض إلى 60 رطل لكل بوصة مربعة / 9 مبار إلى 4.14 بار في تسعة نطاقات |
تسجيل الضغط | التسجيل الداخلي أو الخارجي أو الثنائي |
وزن تقريبي | 21 رطلاً / 10 كجم |
