نهاية الاتصال: | BUTT WELD | مواد: | الكربون الصلب |
---|---|---|---|
فئة الضغط: | ASME ، PN | فئة الإغلاق: | الفئة الخامسة (FCI 70-2) |
حجم الصمام: | NPS 6 / DN 150 ، NPS 4 / DN 100 ، NPS 3 | معيار حجم الصمام: | NPS ، DN |
نوع الصمام: | صمام ثلاثي الاتجاه ، كروي ، منتج هندسي | فحص الصمامات: | AVS 4 |
ثلاث صمامات: | AVS 5 | صلب مزيف: | DIN - PN 160 - 500 |
أنابيب التحكم: | DIN - DN 15 | ||
تسليط الضوء: | صمام التحكم بالهواء المضغوط للحماية من التسخين المسبق,صمام التحكم الهوائي ASME,صمام التحكم الهوائي DN150 |
• جسم من الصلب المطروق.
• الجسم على شكل قطعة لتقليل عدد اللحامات والتركيبات.
• الجسم متاح أيضًا كنوع كتلة واحدة - وبالتالي التخلص من فتحات اللحام بالفوهة.
• التبديل السريع لتجنب إتلاف المزيد من أنابيب مياه التغذية من HP.
• بدائل معتدلة لسرعة الإغلاق عن طريق حلول مختلفة.هذا مطلوب بعد ذلك إذا كان من الممكن أن يصطدم الماء بالجدار الفاصل لجهاز التسخين المسبق ويتلفه أو إذا حدد العميل أوقات التشغيل.
• التشغيل المتزامن لصمامين رئيسيين مع صمام طيار واحد.
• لا تفتح السخان إلا بعد معادلة الضغط - يزيد من السلامة لأن العمل يتم خلف الصمام.
• نظام التشغيل المتوسط - لا يوجد مشغل ثقيل.
• البدائل المتاحة لاختيار الصمامات التجريبية.

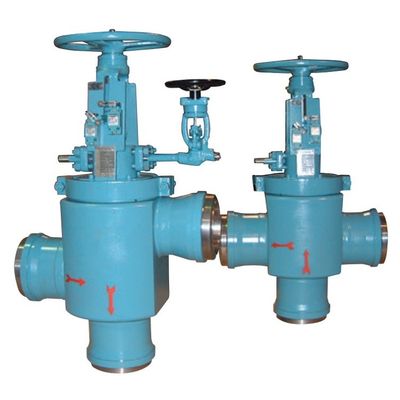

في حالة وجود نظام أنبوب معيب ، تم تصميم هذه الصمامات لإيقاف تغذية مياه التغذية عالية الضغط وتجاوزها حول سخان أو مجموعة من السخانات في أقصر وقت.يتم تحقيق الحماية في النظام عن طريق تركيب صمام تحويل سريع الإغلاق أمامه وصمام فحص سريع الإغلاق خلف السخانات في شبكة الأنابيب.القوة المحركة هي ضغط الماء المغذي ، بحيث يكون النظام آمنًا من الفشل إذا فشلت الإمدادات الكهربائية أو الهوائية.
الأحجام: DN 80 - 500
درجة الحرارة: 100 - 360 درجة مئوية
مادة الجسم: 1.0460 1.7335 1.5415 1.6368 A105 A182F12
فئة الضغط: PN 160 - PN 500
لسهولة تركيب صمامات AV ، يفضل تركيبها في الوضع الرأسي.تعادل خسائر ضغطها نطاقات 90 درجة وتكون أكثر فائدة مقارنةً بتجهيزات T.في حالة مجموعات التسخين المسبق ، قد يتم تصميم أجسام الصمامات كتركيبات لتوزيع خط تغذية المياه على أجهزة التسخين المسبق الفردية.
