| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Fisher |
| رقم الموديل: | 63EG صمام تصريف أو منظم الضغط الخلفي |
| الحد الأدنى لكمية: | 1 مجموعة |
| تفاصيل التغليف: | حاويات |
| وقت التسليم: | 75 يوم عمل |
| شروط الدفع: | D / A ، D / P ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 5 مجموعة |
| مقاس الجسم: | NPS 1 ، 2 ، 3 ، 4 ، 6 ، 8 × 6 ، 12 × 6 / الاسم المميز 25 ، 50 ، 80 ، 100 ، 150 ، 200 × 150 ، 300 × 1 | إنهاء الاتصالات: | NPT أو CL150 RF أو CL300 RF أو CL600 RF أو CL125FF أو CL250RF أو BWE أو SWE أو PN 16/24/40 |
|---|---|---|---|
| أقصى ضغط تصريف (مدخل): | النوع 63EG: 400 رطل لكل بوصة مربعة / 27،6 بار ； النوع 1098-63EGR: 82 رطل لكل بوصة مربعة / 5،7 بار | نطاق ضغط مجموعة الإغاثة: | النوع 63EG: من 10 إلى 400 رطل لكل بوصة مربعة / 0،69 إلى 27،6 بار في تسعة نطاقات ； النوع 1098-63EGR: |
| ضغط العمل: | 3 إلى 65 رطل لكل بوصة مربعة | نطاق الربيع: | 0.2 إلى 4.48 بار |
| السيرة الذاتية: | حتى 662 | جسم الصمام الرئيسي وشفة الجسم: | فولاذ WCC ، حديد زهر أو فولاذ مقاوم للصدأ CF8M |
| حلقة المقعد وسدادة الصمام: | 410/416 الفولاذ المقاوم للصدأ (قياسي) ، 316 الفولاذ المقاوم للصدأ | حجم اتصال خط التحكم في المصب: | 1/4 معاهدة حظر الانتشار النووي |
| تسليط الضوء: | 1/4 NPT منظم الضغط الخلفي,منظم الضغط الخلفي للانزلاق بالغاز,منظم الضغط الخلفي ANSI |
||

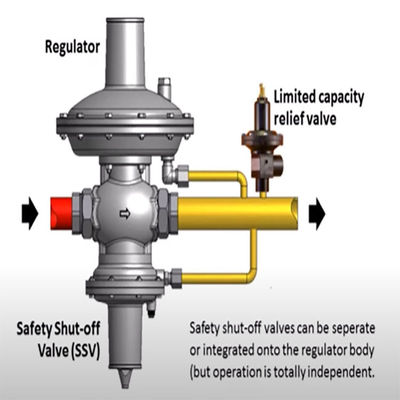

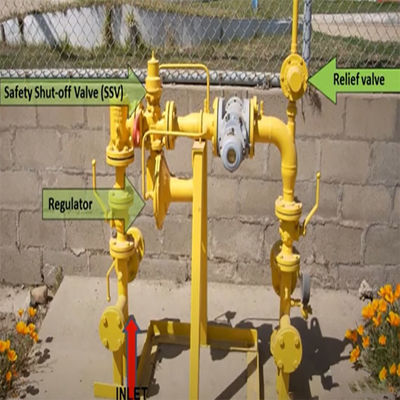

مقدمة لبعض خيارات تقليل الضغط ومعدات حماية السلامة في التحكم في إمدادات الغاز.
هناك مجموعات عديدة من المنظمين وحماية السلامة المرتبطة بها
المعدات المستخدمة في جميع أنحاء العالم - ولا يوجد نوع واحد يناسب جميع التطبيقات.
يوفر منظم الضغط العكسي من النوع 1098-63EGR تحكمًا سريعًا ودقيقًا وموثوقًا في الضغط لتطبيقات الضغط المرتد على أرجل الغاز.يتم استخدام تصميم بسيط ومتين لتحمل الأوساخ والحطام الشائعة في العديد من تطبيقات الفواصل دون الالتصاق ودون المساومة على أداء الإغلاق.التطبيق الأساسي لهذا المنظم هو التحكم في الضغط المرتد على ساق الغاز للفواصل ثلاثية الطور.

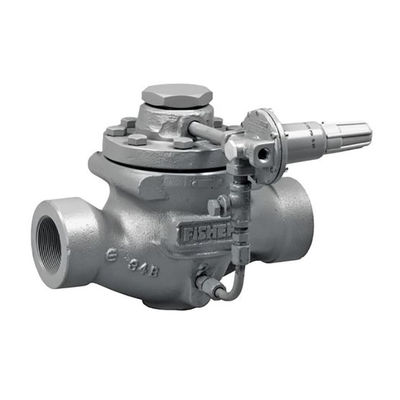

يمكن استخدام صمامات تنفيس الضغط فيشر نوع 63EG التي يتم تشغيلها بشكل تجريبي لكل من خدمة السوائل والغاز ، كما أن النوع 63EG مناسب أيضًا لتطبيقات الضغط العكسي أو الالتفافية.تستخدم الصمامات الرئيسية في كلا البناءين حزمة تقليم سريعة التغيير للصيانة السريعة.للمراقبة عن بعد ، يتوفر قوس مراقب الموضع (PMB) للنوع 63EG لتركيب شاشات العرض اللاسلكية من سلسلة 4300 بمؤشر السفر.
مزايا
• في خط الصيانة
• ANSI / FCI 70-3-2004 إيقاف الفئة السادسة
• تدفق كبير
• ردفعل سريع
سمات
• التشغيل الهادئ - يمكن لخيار Whisper Trim ™ القفص تقليل الضوضاء الصادرة عن الغاز عالي السرعة بما يصل إلى 10 ديسيبل.تم تصميم منظمات Whisper Trim المجهزة خصيصًا لتطبيقات الضغط العالي حيث غالبًا ما توجد سرعات الغاز الصوتية في منافذ صمام التنفيس.
• الإغلاق المحكم - يوفر سدادة معدنية ذات حواف سكين ومقعد ناعم إغلاقًا محكمًا للفقاعات.
• سهولة الصيانة المباشرة - يتيح تصميم المدخل العلوي سهولة الصيانة.يمكن فحص أجزاء القطع وتنظيفها واستبدالها دون إزالة الجسم من خط الأنابيب.
• تراكم منخفض - تعمل أنظمة توجيه صمامات التنفيس 6358 Series على تقليل التراكم المطلوب لحماية النظام من الضغط الزائد.
• السعة الكاملة القابلة للاستخدام - تم اختبار منتجات ماركة Fisher في المعمل.يمكن استخدام 100٪ من سعة التدفق المنشورة بثقة.
• مؤشر السفر - يبسط الفحص أثناء الخدمة واستكشاف أعطال النظام
• بدء التشغيل المستقر - يوفر ساق الصمام المجوف الفريد في الدليل تسجيلًا سريعًا للضغط أعلى سدادة الصمام الرئيسي مما يمنع الصمام الرئيسي من عدم الاستقرار أثناء بدء تشغيل النظام العادي.
