مدخل الحجم: | DN 100 - DN 600 NPS 4 - NPS24 | نطاق درجة حرارة: | تصل إلى +700 درجة مئوية / +1300 درجة فهرنهايت |
---|---|---|---|
اضبط الضغط: | 10 بار - 450 بار | قطر الفتحة: | 66 مم - 438 مم |
التصميم: | فتح غطاء المحرك ، مكبس متوازن | مستلزمات: | مؤشر موقف |
تصميم/: | نوع زنبركي قرصي ، يساعد بالهواء المضغوط | الجسم / المادة: | 1.0460 / SA105 ؛ 1.0619 / SA216 WCB ؛ 1.7335 / SA182 F12 |
مواد الجسم: | 1.7357 / SA217 WC6 ؛ 1.7380 / SA18 F22 ؛ 1.7379 / SA217 WC9 | الجسم - المادة: | 1.4903 / SA182 F91 ؛ 1.4901 / SA182 F92 |
تسليط الضوء: | صمام أمان نهاية اللحام بالبخار,صمام أمان البخار DN100,صمام أمان البخار NPS24 |

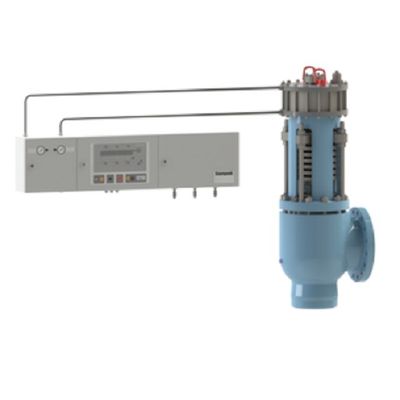

SOT Sempell نموذج تصميم SOT مع نهاية اللحام أو الوصلات ذات الحواف صمام أمان بخار عالي الضغط
صمام أمان عالي الضغط لحماية المرجل في تصميم زنبركي قرصي بنهاية لحام أو وصلات ذات حواف
سمات
إحكام عالٍ لضبط الضغط بسبب الحمل الإضافي
عملية سلسة (لا قوى بفرقعة)
يسمح زنبرك القرص بقوى أعلى مقارنة بالزنبرك الحلزوني.ينتج عن هذا ضغوط مجموعة عالية حتى للسعات العالية.
يضمن توقف الرفع الميكانيكي الاستقرار الوظيفي
قفل للاختبار الهيدروستاتيكي بدون أجزاء إضافية
ارتفاع الضغط الخلفي المسموح به
تحديد
الحجم Inleر: DN 100 - DN 600
NPS 4 - NPS24
نطاق درجة حرارة:
تصل إلى +700 درجة مئوية / +1300 درجة فهرنهايت
اضبط الضغط:
10 بار - 450 بار
قطر الفتحة
66 مم - 438 مم
تصميم:
فتح غطاء المحرك
مكبس متوازن
نوع القرص الربيع
بمساعدة هوائي
مادة الجسم:
1.0460 / SA105
1.0619 / SA216 WCB
1.7335 / SA182 F12
1.7357 / SA217 WC6
1.7380 / SA18 F22.5
1.7379 / SA217 WC9
1.4903 / SA182 F91
1.4901 / SA182 F92
مكملات:
مؤشر موقف
التطبيقات
غلايات EN12952 و TRD.بخار مشبع فائق التسخين وفائق الأهمية.مناسب أيضًا لتطبيقات الغاز المحددة التي تتطلب التحكم الكامل.
تستخدم أنظمة تخفيف ضغط الأمان الخاضعة للرقابة (CSPRS) مشغلًا لتوفير أداء محكم تمامًا في حماية الضغط مع الامتثال الكامل لمتطلبات EN و TRD.يمكن تخصيص هذه الصمامات بالكامل لتلائم تمامًا متطلبات التطبيق من حيث إحكام المقعد والضغط الزائد وأداء النفخ.زنبرك حلزوني (نوع SOH) أو زنبرك قرصي (نوع SOT) للصمامات الأكبر.مدمجًا مع وحدة التحكم الكهربائية الهوائية STE4 أو وحدة التحكم الهوائية STE5 ، مع الفائض والفحوصات المباشرة.تم اختبار نوع TÜV وفقًا لمعايير PED و EN4126-5.
