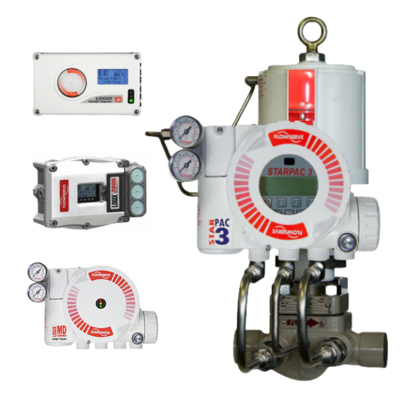

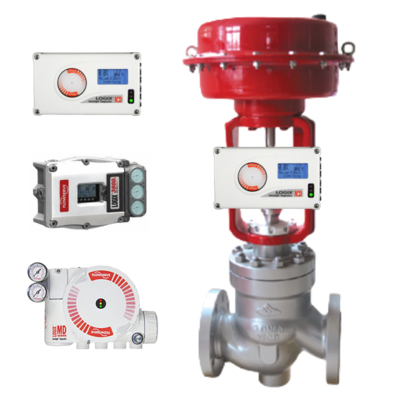

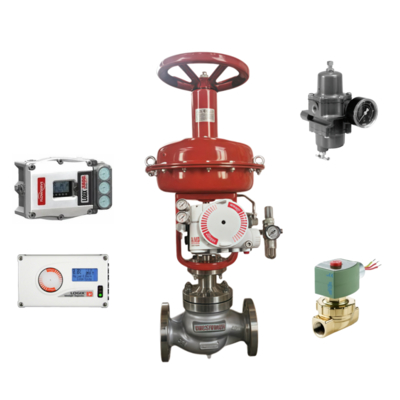

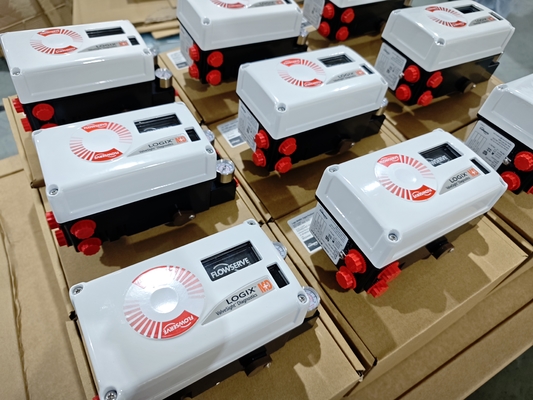

إن جهاز Flowserve Logix 3200MD عبارة عن جهاز تحديد موضع رقمي كهربائي هوائي عالي الأداء يستخدم أحدث تقنيات الضغط الضغطي. إنه يحول إشارة الإدخال القياسية 4-20 مللي أمبير مع اتصال HART إلى مخرج هوائي دقيق لتحديد موضع الصمام بشكل موثوق. تم تصميمه لكل من المحركات الفردية والمزدوجة الفعل، وهو مناسب للصمامات الخطية والدوارة ويتفوق في البيئات الصناعية الصعبة.
| المعلمة | قيمة |
|---|---|
| إشارة الإدخال | سلكين 4-20 مللي أمبير |
| مزود الطاقة | 10.0 إلى 30.0 فولت تيار مستمر |
| الجهد الامتثال | 10.0 فولت تيار مستمر @ 20 مللي أمبير |
| المقاومة الفعالة | 495 Ω @ 20 مللي أمبير (أضف 20 Ω مع HART نشط) |
| الحد الأدنى من التشغيل الحالي | 3.6 مللي أمبير (بدون لوحة AO)؛ 3.85 مللي أمبير (مع لوحة AO) |
| النطاق الميت | <0.1% الحجم الكامل |
| التكرار | <0.05% نطاق كامل |
| الخطية | <0.5% (دوار)، <0.8% (جذع منزلق) بمقياس كامل |
| استهلاك الهواء | <0.3 SCFM (0.5 نيوتن متر مكعب/ساعة) @ 60 رطل لكل بوصة مربعة |
| سعة الهواء | 12 SCFM @ 60 رطل لكل بوصة مربعة (0.27 حصان) |
| درجة حرارة التشغيل | -4 درجة فهرنهايت إلى 176 درجة فهرنهايت (-20 درجة مئوية إلى 80 درجة مئوية) قياسي؛ -40 درجة فهرنهايت إلى 176 درجة فهرنهايت (-40 درجة مئوية إلى 80 درجة مئوية) خيار درجة الحرارة المنخفضة |
| الضميمة | ما يعادل نيما 4X / IP66 |
| الشهادات | مقاوم للانفجار (الفئة الأولى القسم 1 المجموعات BD)، آمن جوهريًا (الفئة الأولى القسم 1 المجموعات AG)، غير حارق (الفئة الأولى القسم 2) |
مناسب تمامًا للتحكم الدقيق في التعديل للصمامات في النفط والغاز والمعالجة الكيميائية وتوليد الطاقة والتكرير وغيرها من الصناعات العملية، خاصة في المواقع الخطرة التي تتطلب اتصالات HART موثوقة وصيانة منخفضة.
فكر في Logix 3200MD+ للتشخيصات المحسنة أو سلسلة Logix 3800 للتصميمات المعيارية الأحدث المزودة بأجهزة استشعار ضغط إضافية.
