| اسم العلامة التجارية: | OTC |
|---|---|
| رقم الموديل: | FD-V25 |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | negatiation |
| تفاصيل التغليف: | محطة عمل روبوت اللحام FD-V25 روبوت 6 محاور للحام القوس ، روبوت لحام آلي لمناولة المواد لـ OTC معبأ ب |
| وقت التسليم: | 4-12 أسبوع |
| شروط الدفع: | L/C, T/T, ويسترن يونيون |
| القدرة على العرض: | 50 |
| اسم المنتج: | محطة عمل لحام روبوت FD-V25 روبوت ذو 6 محاور للحام القوسي ، روبوت لحام أوتوماتيكي لمناولة المواد لـ O | نموذج: | FD-V25 |
|---|---|---|---|
| الاستخدام: | للحام | نوع: | ذراع روبوت صناعي |
| تصل: | 1.71 م | حمولة: | 25 كجم |
| تكرار الموقف RP (مم): | ± 0.003 بوصة (± 0.07 مم) | محاور: | 6 |
| نوع التثبيت: | نوع الكلمة | كتلة: | <i>613 lbs.</i> <b>613 رطل.</b> <i>(278 kg)</i> <b>(278 كجم)</b> |
| تسليط الضوء: | آلة لحام روبوتية,روبوت لحام CNC |
||

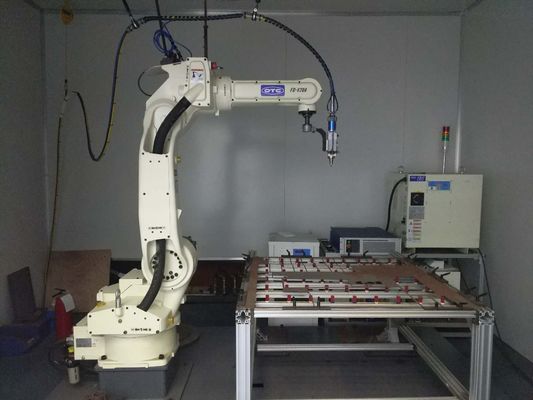

محطة عمل لحام روبوت FD-V25 روبوت ذو 6 محاور للحام القوسي ، روبوت لحام أوتوماتيكي لمناولة المواد لـ OTC
وصف المنتج
| تخصيص | القيمة |
|---|---|
| عدد المحاور | 6 |
| قدرة الحمولة القصوى | 55 رطلا.(25 كجم) |
| التكرار الموضعي | ± 0.003 "(± 0.07 مم) (الملاحظة 1) |
| الوصول الأفقي | 67.32 بوصة (1710 مم) |
| الوصول العمودي | 117.28 بوصة (2979 مم) |
| قدرة القيادة | 5600 واط |
| نطاق العمل ، الذراع ، J1 (الدوران) | ± 170 درجة (± 50 درجة) (الملاحظة 2) |
| نطاق العمل ، الذراع ، J2 (الذراع السفلي) | -155 درجة إلى +100 درجة |
| نطاق العمل ، الذراع ، J3 (الذراع العلوي) | -170 درجة إلى + 260 درجة (الملاحظة 4) |
| نطاق العمل ، المعصم ، J4 (تأرجح) | ± 180 درجة |
| نطاق العمل ، المعصم ، J5 (ثني) | -50 درجة إلى + 230 درجة |
| نطاق العمل ، المعصم ، J6 (تويست) | ± 360 درجة |
| السرعة القصوى ، الذراع ، J1 (الدوران) | 3.40 راديان / ثانية (195 درجة / ثانية) [3.05 راديان / ثانية (175 درجة / ثانية)] (ملاحظة 2) |
| السرعة القصوى ، الذراع ، J2 (الذراع السفلي) | 3.32 راديان / ثانية (190 درجة / ثانية) |
| السرعة القصوى ، الذراع ، J3 (الذراع العلوي) | 3.14 راديان / ثانية (180 درجة / ثانية) |
| السرعة القصوى ، المعصم ، J4 (تأرجح) | 6.98 راديان / ثانية (400 درجة / ثانية) |
| السرعة القصوى ، المعصم ، J5 (ثني) | 6.98 راديان / ثانية (400 درجة / ثانية) |
| السرعة القصوى ، المعصم ، J6 (تويست) | 10.47 راديان / ثانية (600 درجة / ثانية) |
| حمل المعصم ، اللحظة المسموح بها ، J4 (تأرجح) | 52.6 نيوتن متر |
| حمل المعصم ، اللحظة المسموح بها ، J5 (الانحناء) | 52.6 نيوتن متر |
| حمل المعصم ، اللحظة المسموح بها ، J6 (تويست) | 24.5 نيوتن متر |
| حمل المعصم ، لحظة القصور الذاتي المسموح بها ، J4 (التأرجح) | 1.09 كغم م² |
| حمل المعصم ، لحظة القصور الذاتي المسموح بها ، J5 (الانحناء) | 1.09 كغم م² |
| حمل المعصم ، لحظة القصور الذاتي المسموح بها ، J6 (الالتواء) | 0.24 كغم م² |
| منطقة مستعرضة عملية الذراع | 5.27 متر مربع × 340 درجة |
| الظروف البيئية | 32 إلى 113 درجة فهرنهايت (0 إلى 45 درجة مئوية) ، 20 ~ 80٪ RH |
| كتلة | 613 رطل.(278 كجم) |
| قدرة الحمولة الصافية للذراع العلوي | 22 رطلا.(10 كجم) |
| نوع التثبيت | الأرضية / السقف / الجدار |
| لون الطلاء | أبيض (ترميز مونسيل 10GY 9/1) |
تم تصميم روبوتنا FD-V25 ذو 6 محاور لتطبيقات اللحام القوسي والقطع ومعالجة المواد التي تتطلب حمولة أكبر.يبسط كابل إشارة التطبيق المدمج التكامل والتثبيت.
• تقدم نطاق عمل واسع مع ذراع مفصلية مستقلة
• اتصال رقمي سلس مع جميع إمدادات الطاقة لحام العلامة التجارية OTC DAIHEN
• تحسين التحكم في تقييد الاهتزاز يوفر حركة روبوتية سلسة
• تقنية مصدر واحد - يتم تصنيع جميع المكونات بواسطة OTC DAIHEN.
• تصميم متعدد الاستخدامات يدعم تطبيقات اللحام والقطع ومعالجة المواد
• بنية مفتوحة قائمة على Windows XP
• سعة ذاكرة كبيرة و 40 إشارة دخل / 40 إشارة تحكم في الإخراج
• وظائف PLC المتقدمة تسمح بتحرير مخطط السلم مباشرة من خلال قلادة التدريس
• إمكانيات الشبكة - تتصل باتصالات Ethernet و DeviceNet و PROFIBUS (قد تتطلب أجهزة إضافية)
• تساعد شاشات الأيقونة في التدريس السريع والسهل
• شاشة ملونة 640 × 480 VGA مع إضاءة خلفية LED 65536 شاشة ملونة
• مفتاح تمكين 3 مواضع يوفر أمانًا متزايدًا
• تتيح وظيفة الشاشات المتعددة للمستخدم عرض ما يصل إلى 4 شاشات في وقت واحد
• وظيفة المساعدة التي تظهر على الشاشة مع كتيبات التعليمات الكاملة
• شاشة تعمل باللمس قياسية مع تشغيل قرص التشغيل
