| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | OTC |
| رقم الموديل: | FD-B4S |
| الحد الأدنى لكمية: | 1 |
| تفاصيل التغليف: | روبوت اللحام OTC FD-B4S 7 محور لعب لحام ذراع الروبوت 4 كجم ويصل إلى 1.4 متر كروبوت لحام ميج مع إطار |
| وقت التسليم: | 60 يوما |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T. |
| القدرة على العرض: | 99 |
| عدد المحاور: | 7 | قدرة الحمولة القصوى: | 4Kg |
|---|---|---|---|
| التكرار الموضعي: | +/- 0.08 ملم (الملاحظة 1) | الوصول الأفقي: | 1435 ملم |
| الوصول العمودي: | 2446 ملم | سعة محرك الأقراص: | 3550 واط |
| تسليط الضوء: | وصول 1.4m OTC لحام روبوت,حمولة 4 كجم OTC لحام روبوت,7 محاور OTC لحام روبوت |
||

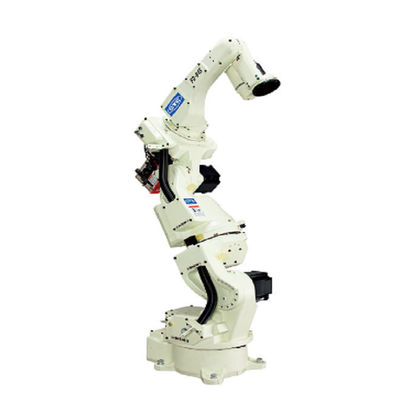

روبوت اللحام OTC FD-B4S 7 محور لعب لحام ذراع الروبوت 4 كجم ويصل إلى 1.4 متر كروبوت لحام ميج
| تخصيص | القيمة |
|---|---|
| عدد المحاور | 7 |
| قدرة الحمولة القصوى | 4 كجم |
| التكرار الموضعي | +/- 0.08 ملم (الملاحظة 1) |
| الوصول الأفقي | 1435 ملم |
| الوصول العمودي | 2446 ملم |
| قدرة القيادة | 3550 واط |
| نطاق العمل ، الذراع ، J1 (الدوران) | +/- 170 درجة |
| نطاق العمل ، الذراع ، J2 (الذراع السفلي) | -145 درجة ~ + 70 درجة |
| نطاق العمل ، الذراع ، J3 (الذراع العلوي) | -170 درجة ~ + 142.6 درجة |
| نطاق العمل ، المعصم ، J4 (تأرجح) | +/- 155 درجة |
| نطاق العمل ، المعصم ، J5 (ثني) | -45 درجة ~ + 225 درجة (الملاحظة 2) |
| نطاق العمل ، المعصم ، J6 (تويست) | +/- 205 درجة (الملاحظة 2) |
| السرعة القصوى ، الذراع ، J1 (الدوران) | 3.66 راديان / ثانية {210 درجة / ثانية} |
| السرعة القصوى ، الذراع ، J2 (الذراع السفلي) | 3.66 راديان / ثانية {210 درجة / ثانية} |
| السرعة القصوى ، الذراع ، J3 (الذراع العلوي) | 3.66 راديان / ثانية {210 درجة / ثانية} |
| السرعة القصوى ، المعصم ، J4 (تأرجح) | 7.33 راديان / ثانية {420 درجة / ثانية} |
| السرعة القصوى ، المعصم ، J5 (ثني) | 7.33 راديان / ثانية {420 درجة / ثانية} |
| السرعة القصوى ، المعصم ، J6 (تويست) | 10.5 راديان / ثانية {600 درجة / ثانية} |
| حمل المعصم ، اللحظة المسموح بها ، J4 (تأرجح) | 10.1 نيوتن * م |
| حمل المعصم ، اللحظة المسموح بها ، J5 (الانحناء) | 10.1 نيوتن * م |
| حمل المعصم ، اللحظة المسموح بها ، J6 (تويست) | 2.94 نيوتن * م |
| حمل المعصم ، لحظة القصور الذاتي المسموح بها ، J4 (التأرجح) | 0.38 كجم * م @ 2 |
| حمل المعصم ، لحظة القصور الذاتي المسموح بها ، J5 (الانحناء) | 0.38 كجم * م ^ 2 |
| حمل المعصم ، لحظة القصور الذاتي المسموح بها ، J6 (الالتواء) | 0.03 كجم * م ^ 2 |
| منطقة مستعرضة عملية الذراع | 2.57 م ^ 2 × 340 درجة |
| الظروف البيئية | 0 ~ 45 درجة مئوية ، 20 ~ 80٪ رطوبة نسبية (بدون تكاثف) |
| كتلة | 189 كجم |
| قدرة الحمولة الصافية للذراع العلوي | 10 كجم (الملاحظة 3) |
| نوع التثبيت | نوع الأرضية |
| لون الطلاء | أبيض (مونسيل 10GY9 / 1) |
