SCHUNK PHL 25-045 نظام العقدة قطع الروبوت الصناعي 500 ن قوة إغلاق

وصف المنتج:

ضربة في الفك:45 ملم

قوة الإغلاق:500 ن

قوة فتح:500 ن

قوة الإغلاق مع أطوال أصابع 0 مم:508 N

قوة فتح مع أطوال أصابع 0 ملم:508 N

وزن:1.89 كجم

الوزن الموصى به لقطع العمل:2.5 كجم

حجم الاسطوانة لكل ضربة مزدوجة:107 سم3

ضغط العمل:

• ضغط التشغيل: 2 بار
• ضغط التشغيل: 8 بار
• ضغط تشغيل اسمي: 6 بار

أوقات العمل:

• وقت الإغلاق: 0.15 ثانية
• وقت الافتتاح: 0.15 ثانية

مواصفات الأصابع:

• الحد الأقصى: طول الإصبع المسموح به: 200 مم
• الوزن المسموح به لكل إصبع: 1 كجم

المواصفات البيئية والميكانيكية:

• فئة حماية الملكية الفكرية: 41
• الحرارة المحيطة: 5 درجة مئوية
• الحرارة المحيطة: 90 درجة مئوية
• دقة التكرار: 0.02 ملم

مواصفات الزخم والقوة:

• الدفعة Mx max: 29 Nm
• لحظة أقصى: 120 نيمتر
• الزخم Mz max: 33 Nm
• القوة المحورية Fz max: 1000 N

الخصائص:

يتم حساب قوة الإمساك على أنها القوة المشتركة التي يمارسها كل فك إمساك على مسافة معينة من نقطة المحور،يشار إليها باسم المسافة P (راجع الرسم البياني المرتبط بها من أجل الفهم البصري).

يتم تحديد طول أصابع العقدة عن طريق القياس من المستوى المرجعي المحدد إلى المسافة P ، التي تمتد نحو المحور الرئيسي للعقدة.يعتبر هذا الطول مقبولًا حتى يتم الوصول إلى ضغط العمل القياسيإذا تجاوز الضغط هذا الحد القياسي، يصبح من الضروري تعديل طول الإصبع، والذي يتراجع بالتعكس مع ارتفاع ضغط التشغيل.

يتم تحديد دقة تكرار الجهاز من خلال تباين الموقف على مدار سلسلة من 100 دورة متسقة. هذه القيمة تصف موثوقية وضع النهاية طوال الاستخدام المتكرر.

يتم استنتاج الوزن المسموح به لقطعة العمل من أجل قبضة ثابتة مع مراعاة معامل الاحتكاك الساكن هو 0.1 ويتضمن هامش أمان بمعدل 2 لمنع أي انزلاق للقطعة عند تعرضها للتسارع الثقافي (g)في الظروف التي يتم فيها استخدام قبضة التثبيت أو تغليف ، فإن سعة الوزن المقبولة لقطعة العمل مرتفعة بشكل كبير.

المدة الموثقة لسماح لسماحات القاعدة بالانغلاق والانفتاح تعكس فقط الحركة الفيزيائية لآلية القلب.من المهم أن نلاحظ أن هذه التوقيتات لا تشمل تأخيرات من تنشيط الصمام، الوقت المطلوب لملء الأنابيب ، أو أي فترة تأخير مرتبطة بردود الفعل من جهاز التحكم المنطقي القابل للبرمجة (PLC).من الضروري أخذ هذه الفواصل الإضافية في الاعتبار عند تحديد أوقات الدورة الإجمالية.

وتستند بنية تشغيل الآلية على تصميم رف المكبسين والعجلات المزدوجة ، مما يضع مفهوم عملها الأساسي.

المعلمات التقنية:

تم تصنيع غطاء المكون من ملف تعريف مطرودالألومنيوم، مما يضمن كل من المتانة والبناء الخفيف لأداء متفوق.

الفك الأساسي مصنوع من الجودة العاليةسبيكة الألومنيومويتم إكماله بطبقة منشطة، مما يوفر حماية سطحية إضافية ويمدد عمر المكون.

أمرشد السكة الحديديةيتم استخدام الآلية لتقديم توجيه دقيق وسلس، مما يضمن أن يعمل الجهاز بأعلى مستويات الدقة.

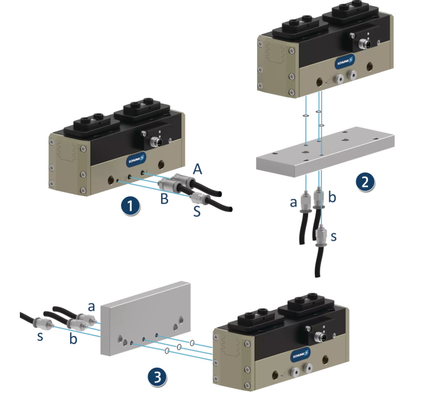

يتم تشغيل الوحدة هوائيًا ، باستخدامالهواء المضغوط المرشحكما هو محدد في معايير ISO 8573-1: 2010 مع فئة النقاء [7:4هذا يعزز الأداء المتسق والموثوقية.

نحن نقدم خدمة شاملةضمان 24 شهراًمع هذا المنتج، يدعم جودته وصناعته.

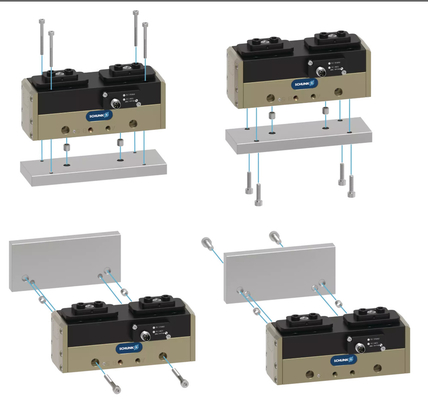

تتضمن حزمة المنتجأكمام مركزية,حلقات Oللاتصال المباشر، وتفاصيلتعليمات التجميعبالإضافة إلى ذلك ، يمكن للعملاء الوصول إلى دليل التشغيل مع إعلان التأسيس عبر الإنترنت ، مما يوفر الراحة والتوفر الفوري للمعلومات.

الحفاظ على قوة الإمساك هوممكنلهذا النموذج. المستخدمين لديهم خيارات مثل اختيار الإصدار الذي يأتي معالحفاظ على قوة التشبث الميكانيكيةأو معصمام صيانة الضغط SDV-P، اعتمادا على احتياجاتهم الخاصة.

التطبيقات:

تمثل SCHUNK PHL 25-045 قمة الدقة والموثوقية في مجال قطع الغيار للمعدات الصناعية ، مصممة خصيصًا للاندماج مع أنظمة الأتمتة المعقدة.كمكون رئيسي لتكنولوجيا روبوت غريبر، هذا المنتج صُنع بعناية فائقة في الصين، لضمان أن يلتزم بالمعايير العالمية الصارمة.والنموذج PHL 25-045 ليس استثناء، يحمل شهادة تشهد على التميز.

مع الحد الأدنى للكمية المحددة للوحدة الواحدة فقط، يمكن لشركة SCHUNK PHL 25-045 استخدامها في العمليات الصغيرة والمشاريع الصناعية الكبيرة.يعكس أداء المنتج الممتاز ومتانتهيتم التعامل مع تفاصيل التعبئة والتغليف بدقة، حيث يتم تسليم المنتج في حزمة قياسية تضمن وصوله بأمان. كما يلاحظ أن وقت التسليم هو في الوقت المناسب،وهو أمر حاسم للشركات التي تسعى للحفاظ على كفاءتها التشغيلية أو تحسينها.

شروط الدفع مرنة ، مع قبول T / T و Link مما يسهل عملية المعاملات السلسة.مما يشير إلى أن SCHUNK مستعدة تمامًا لتلبية طلبات السوق على PHL 25-045، وضمان أن العملاء يمكنهم الحصول على هذا الجزء الأساسي من المعدات الصناعية كلما نشأت الحاجة.

كجهاز رباطي، يمتلك جهاز SCHUNK PHL 25-045 قوة افتتاح هائلة تبلغ 500 ن، مما يسمح له بمعالجة مجموعة متنوعة من المهام بسهولة ودقة.في حين أن قابلية ضبط السكتة الدماغية ليست ميزة لهذا النموذجتصميمها القوي وجودة البناء الفائقة تجعله جزءا موثوقا من أي نظام آلي.تم تصميمه للعمل بسلاسة مع المكونات الروبوتية الأخرى لخلق حل التشغيل الآلي الشامل.

كما تم تصميم جهاز SCHUNK PHL 25-045 مع تصنيف حماية IP65، مما يضمن أنه محمي بشكل جيد ضد دخول الغبار وجيرات المياه منخفضة الضغط من أي اتجاه،مما يجعلها مناسبة للبيئات الصناعية الصعبةهذا المستوى من الحماية يبرز استمرارية المنتج والتزام العلامة التجارية بتوفير معدات قادرة على تحمل صعوبات الاستخدام الصناعي.

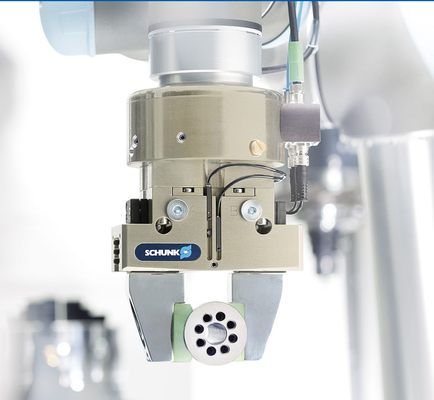

فرص التطبيق والسيناريوهات لـ SCHUNK PHL 25-045 متنوعة ، بدءًا من أتمتة خط التجميع حيث الدقة والموثوقية هي الأهمية ،لتشغيل الآلات في قطاعات مثل تصنيع السياراتهذا الروبوت المقبض هو جزء لا غنى عنه من أي مخزون قطع غيار المعدات الصناعية، مصممة لتقديم الأداء والموثوقية في البيئات الصناعية المطالبة.

التخصيص:

اسم العلامة التجارية(شونك)

رقم الطراز:PHL 25-045

مكان المنشأ:الصين

شهادة:توفير

الحد الأدنى لكمية الطلب:1

السعر:2600 دولار

تفاصيل العبوة:الحزمة القياسية

وقت التسليم:في الوقت المناسب

شروط الدفع:(ت) ، (ت) ، (لينك)

القدرة على التوريد:كفى

مستوى الحماية:IP23S

تصنيف المنتجنظام العقدة

Mtbf المحسوب:30000 ساعة

تصنيف الحماية:IP65

الحرارة المحيطة:90 درجة مئوية
