مكان المنشأ:
China
اسم العلامة التجارية:
SCHUNK
إصدار الشهادات:
Provide
رقم الموديل:
PHL 25-045
اتصل بنا
المواصفات العامة:
- ضربة في الفك:45 ملم
- الوزن:1.89 كجم
- الوزن الموصى به لقطع العمل:2.5 كجم
- حجم الاسطوانة لكل ضربة مزدوجة:107 سم3
- أقصى طول مسموح به للأصابع:200 ملم
- الحد الأقصى للوزن المسموح به لكل إصبع:1 كجم
- فئة حماية الملكية الفكرية:41
- الحد الأدنى لدرجة حرارة البيئة:5 درجة مئوية
- الحرارة المحيطة القصوى:90 درجة مئوية
-أكرر الدقة:0.02 ملم
الأداء:
- قوة الإغلاق:500 ن(مع أطوال أصابع 0 ملم:508 N)
- قوة فتح:500 ن(مع أطوال أصابع 0 ملم:508 N)
- وقت الإغلاق:0.15 ثانية
-ساعة فتح:0.15 ثانية
-لحظة مكس أقصى:29 نيمتر
- لحظة أقصى حد لي:120 نيمتر
- لحظة Mz أقصى:33 نيمتر
- أقصى قوة محورية Fz max:1000 ن
معايير العمل:
- الحد الأدنى لضغط العمل:2 بار
- أقصى ضغط تشغيل:8 بار
- ضغط العمل الاسمي:6 بار
حساب قوة التشبث:يتم حساب القوة الإجمالية للقبض عن طريق جمع القوى الممارسة بشكل فردي على كل فك. من أجل الوضوح في قياس هذه القوى في المسافة P،الرجاء الرجوع إلى الصورة المرفقة.
يتم تحديد طول أصابع العقدة عن طريق القياس من سطح الإشارة إلى المسافة P، محاذاة مع المحور الرئيسي.يجب ألا يتجاوز هذا الطول الحد الأقصى المحدد عند الضغط العامل الاسميأي زيادة في الضغط فوق هذا الحد يتطلب تقليص طول الإصبع، متناسب مع زيادة الضغط من الحالة الاسمية.
يتم التعبير عن دقة التكرار في سياق هذه الآلية عن طريق الاختلاف الموضعي الذي لوحظ على مدى سلسلة من 100 دورة متواصلة.
يُحسب وزن القطعة المُستخدمة في التشبث بالقوة باستخدام معامل الاحتكاك الثابت الذي يساوي 0.1هذا الحساب يتضمن أيضا عامل السلامة 2، مما يوفر هامش ضد الانزلاق تحت التسارع بسبب الجاذبية (ج).الوزن المقبول للقطعة يمكن أن يكون أكبر بكثير.
مدة الإغلاق والفتح المعلنة هنا مرتبطة فقط بحركات الفك الأساسي، ولا تشمل أي زيادات في الوقت المتعلقة بتغيرات أصابع العقدة.عناصر زمنية إضافية، مثل أوقات تشغيل الصمامات، وفترات ملء الأنبوب، وفترات رد فعل PLC، يتم استبعادها أيضا من هذه الحسابات ويجب أن تؤخذ بعين الاعتبار خلال تقديرات وقت الدورة.
تستند وظائف هذا النظام إلى مبدأ تشغيل هيكل رف ومؤشر مزدوج.
تم تصميم الجسم الرئيسي للمنتج باستخدامالألومنيوم، على وجه التحديد من خلال تقنية ملفات الطحن ، والتي تضمن المتانة والانتهاء عالية الجودة.
الأفواه الأساسية مصنوعة من صلبةسبيكة الألومنيومويتم الانتهاء منها بعملية تجميد، مما يوفر مرونة إضافية وطبقة واقية ضد التآكل والآكل.
هذا المنتج يحتوي علىدليل السكك الحديديةنظام يضمن حركة سلسة ودقيقة ضرورية لتطبيقات عالية الأداء.
تشغيل هذا المنتج هوبالهواءيتم تشغيلها وتتطلب هواء مضغوط مصفح، ويتوافق مع معيار ISO 8573-1: 2010 مع مواصفات فئة النقاء [7:4[4].
إدارة شاملةضمان 24 شهراًيتم توفيرها، مما يوفر راحة البال وخدمة موثوقة للمنتج على مدى فترة طويلة.
عند الشراء، ستشمل الحزمةأغطية مركزية، حلقات O مناسبة للاتصال المباشرو مفصلةتعليمات التجميععلاوة على ذلك، يمكن الوصول إلى دليل التشغيل مع إعلان التأسيس بسهولة عبر الإنترنت لسهولة.
من الممكن تحسينات للحفاظ على قوة القبض. يمكن تجهيز الجهاز إما بوحدة صيانة قوة القبض الميكانيكية أو صمام صيانة الضغط،SDV-Pإصدار، وضمان أداء ثابت في ظل ظروف مختلفة.

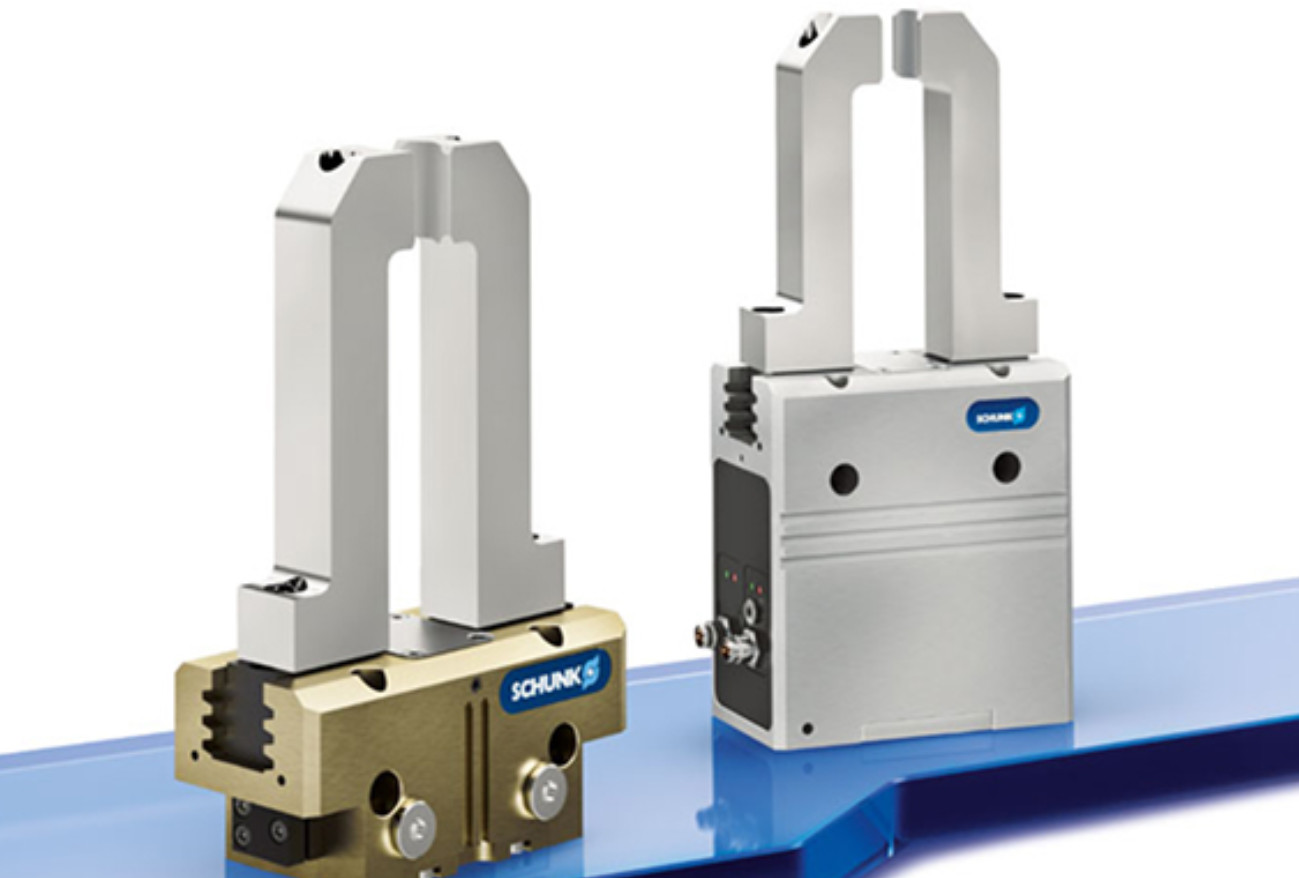

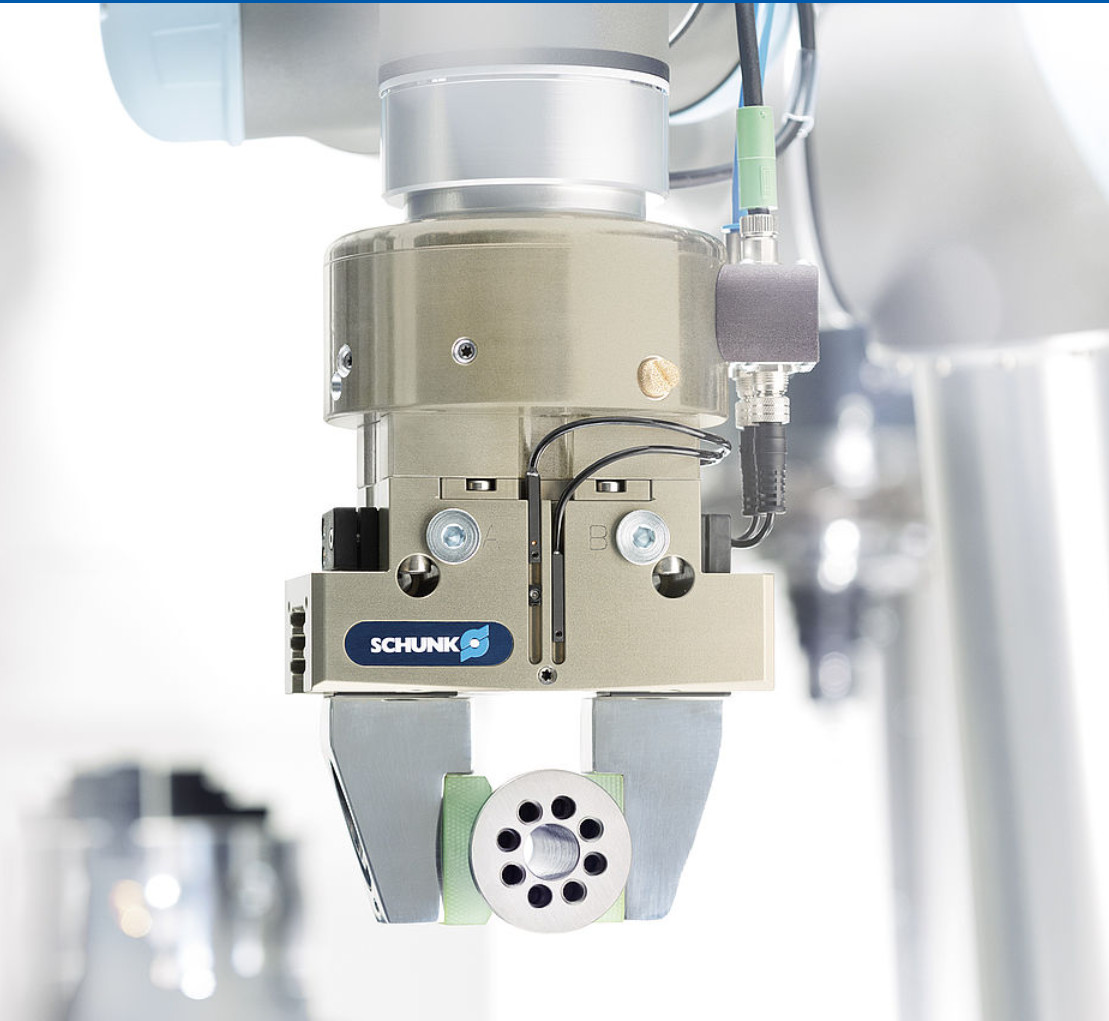

قطعة الذراع الروبوتية SCHUNK PHL 25-045 هي مكون أساسي مصمم لنظم قبض متطورة في مختلف البيئات الصناعية.يفتخر بتصميم قوي معتمد لتلبية المعايير الصارمةمع سمعة العلامة التجارية SCHUNK للهندسة الدقيقة،النموذج PHL 25-045 يدمج بسلاسة في مجموعة واسعة من أجزاء المعدات الصناعية.
تم تصميم هذا النظام من أجل الحد الأدنى لكمية الطلب من واحد وبسعر 2600 دولار، ويمكن الوصول إليه لكل من العمليات الصغيرة والكبيرة.الحزمة القياسية تضمن وصول المنتج بأمان ومستعدة للاستخدام الفوريمع وقت التسليم في الوقت المناسب وشروط الدفع المرنة عن طريق T / T أو Link ، يوفر SCHUNK الراحة والكفاءة لعملائها.القدرة على توفير أجزاء الذراع الروبوتية هذه كافية لتلبية متطلبات مختلف الصناعات، وضمان أن العمليات يمكن أن تتوسع دون القلق بشأن توافر القطع.
يتم تصنيف PHL 25-045 ب Ocv من 63.7V ويتميز بفاصل تنظيف متغير ، وهو أمر حاسم للحفاظ على أداء نظام العقدة وطول العمر.تصنيف الحماية IP65 يعني أن المنتج محمي بشكل جيد ضد دخول الغبار والمياه منخفضة الضغط من أي اتجاهمما يجعلها مناسبة للاستخدام في بيئات صناعية قاسية.هذه الخصائص تجعل من SCHUNK PHL 25-045 جزءا لا يتجزأ من أي نظام آلي أو شبه آلي يتطلب قدرات الاعتناق الموثوقة والدقيقة.
فرص التطبيق والسيناريوهات لـ SCHUNK PHL 25-045 تشمل خطوط التجميع الآلية ، وصيانة الآلات ، ومعالجة المواد ، والتعبئة في قطاعات مثل تصنيع السيارات ،الإلكترونيات، الصيدلة، ومعالجة الأغذية. قابليتها للتكيف ودقة تجعلها عنصر لا تقدر بثمن من أي مخزون قطع غيار المعدات الصناعية،تعزيز كفاءة وفعالية أنظمة الاعتناق عبر مجموعة متنوعة من الإعدادات التشغيلية.
سواء كان ذلك لوظيفة صغيرة أو منشأة إنتاج كبيرة، يوفر SCHUNK PHL 25-045 الأداء والموثوقية التي تتطلبها الصناعات الحديثة.مع قدرتها الواسعة على التوريد والتزامها بالجودة، SCHUNK يضمن أن أنظمة القبض الخاصة بها لا تزال الخيار الأول للشركات التي تتطلع إلى تحسين عملياتها مع أجزاء المعدات الصناعية المتقدمة.
اسم العلامة التجارية(شونك)
رقم الطراز:PHL 25-045
مكان المنشأ:الصين
شهادة:توفير
الحد الأدنى لكمية الطلب:1
السعر:2600 دولار
تفاصيل العبوة:الحزمة القياسية
وقت التسليم:في الوقت المناسب
شروط الدفع:(ت) ، (ت) ، (لينك)
القدرة على التوريد:كفى
ضربة في الفك:45 ملم
فترة التنظيف:المتغير
قوة فتح:500 ن
الطراز:PHL 25-045
نوع المنتج:الروبوت المقبض

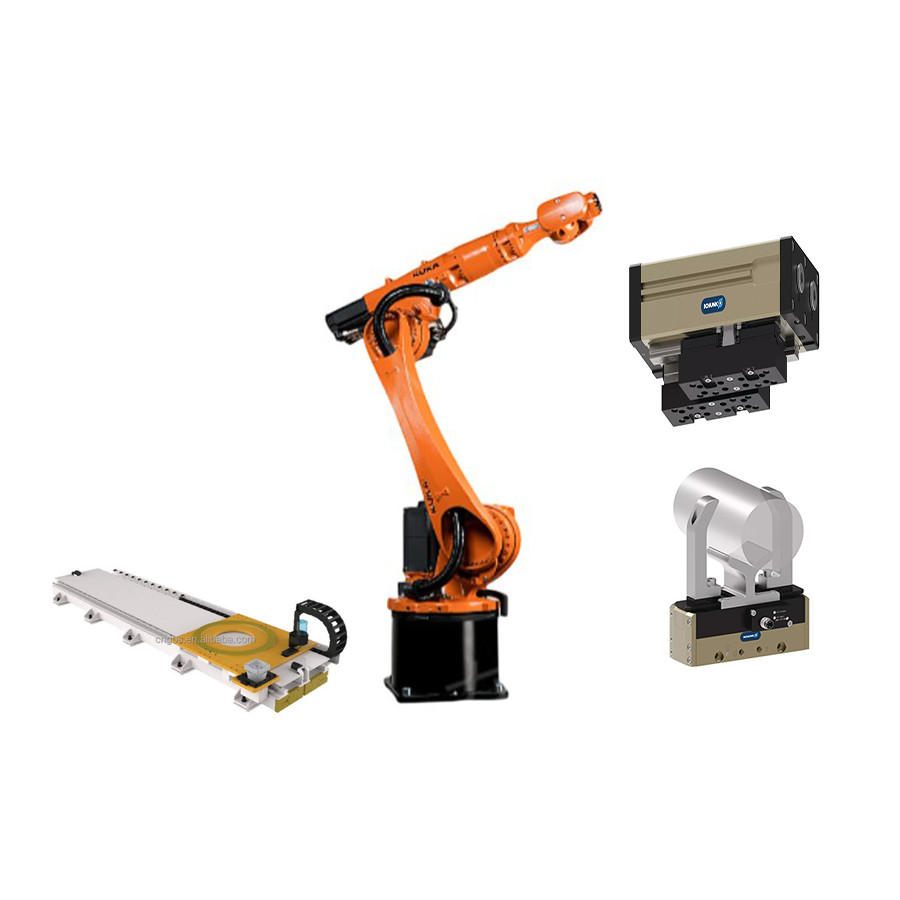

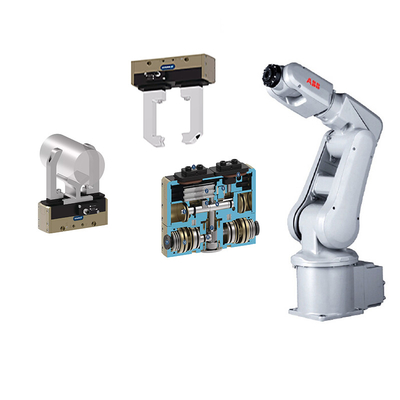

عقدة الروبوت لدينا متوافقة مع أنواع مختلفة من الأنظمة الروبوتية، بما في ذلكذراع الروبوت,ذراع الروبوت الصيني، وذراع الروبوت ABBإنه مكون متعدد الاستخدامات مصمم للدقة والموثوقية.
منتجنا "أجزاء الذراع الروبوتية" يأتي مع دعم فني شامل وخدمات لضمان رضاك وأداء ذراعك الروبوتية.دعمنا يتضمن وثائق المنتج المفصلة، قسم أسئلة شائعة قوي على موقعنا الإلكتروني، والوصول إلى تحديثات البرمجيات الثابتة وأدوات البرمجيات لأغراض البرمجة والتشخيص.نحن أيضا نقدم نصائح الصيانة وأفضل الممارسات لرعاية مكونات ذراع الروبوت الخاص بكيرجى ملاحظة أن خدمات الدعم الفني المباشر يتم توفيرها خلال ساعات العمل القياسية وقد تختلف حسب المنطقة.فريقنا المخصص من الخبراء التقنيين على استعداد لمساعدتك مع توجيه خطوة بخطوةالرجاء الرجوع إلى موقعنا الإلكتروني لمزيد من الموارد والمواد الداعمة.
تغليف المنتج لأجزاء ذراع الروبوت:
جميع مكونات أجزاء الذراع الروبوتية مغلقة بأمان في إدخالات رغوة واقية مناسبة خصيصا لضمان الاستقرار أثناء النقل.يتم لف كل جزء بشكل فردي في مادة مضادة للستاتيك لمنع تلف الإفراج الكهربائيتتكون العبوة الخارجية من صندوق من الورق المقوى المقاوم للضرب، مع علامة اسم المنتج، أرقام الأجزاء، ورمز شريط قابل للفحص لسهولة التعرف وإدارة المخزون.
تعليمات الشحن لأجزاء ذراع الروبوت:
سيتم شحن أجزاء الذراع الروبوتية المعبأة في صندوق من الورق المقوى المغلق مع ملصقات التعامل الهشة على جميع الجانبين لتنبيه الساعين بالمحتويات الحساسة.سيتم إغلاق الصندوق بإحكام مع شريط شحن ثقيل للخدمة لمنع فتح أثناء النقلسيتم إرفاق ورقة التعبئة التفصيلية إلى الخارج في كيس مضاد للماء، قائمة جميع المكونات المدرجة وكمياتها.سيتم الشحن من خلال مزود لوجستيات موثوق به مع تغطية تأمينية للقيمة الكاملة للمحتوى، ومعلومات التتبع سيتم تقديمها عند إرسال.
