لحام ذراع روبوت تعاوني Igus Ur - المشبك إرشادات الكابلات الآمنة

إكسسوارات روبوت يونيفرسال IGUS UR-CLAMP

المقدمة

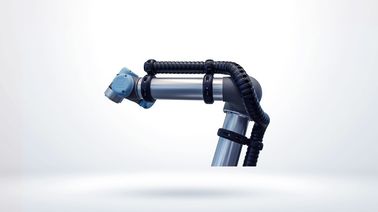

• يقوم نظام igus® triflex® R بتوجيه الكابلات والخراطيم بأمان على طول UR Robot
• توجيه عبر المشابك الاصطناعية وسلاسل الطاقة حول أحضان UR Robot

الميزات والفوائد

• سهل وسريع التثبيت
• نظام وحدات - من السهل تقصير وإطالة
• توجيه الكبل مع الحد الأدنى نصف قطر الانحناء والحد الأدنى زاوية الالتواء
• ملء سهل وسريع بالكابلات المقواة (الموصلات) من الخارج (TRE ، TRL)
• غرفتان أو ثلاث غرف لفصل الكابلات والخراطيم

• الأبعاد:

  UR3 / UR3e

  • TR.916.810.054
    • عرض 30 مم ،
    • 130.5 مم ،
    • Ø 54 ملم
  • TR.916.810.066
    • عرض 30 مم ،
    • ارتفاع 142.5 ملم ،
    • Ø 66 ملم

  UR5

  • TR.916.810.075
    • عرض 30 مم ،
    • ارتفاع 152mm ،
    • Ø 75 ملم
  • TR.916.810.086
    • عرض 30 مم ،
    • ارتفاع 162.5 ملم ،
    • Ø 86 ملم

  UR10

  • TR.916.810.086
    • عرض 30 مم ،
    • 162،5 مم الارتفاع ،
    • Ø 86 ملم
  • TR.916.810.108
    • عرض 30 مم ،
    • ارتفاع 185 مم ،
    • Ø 108 مم

كيف يعمل

• إرشادات جديدة لنظام triflex® R مع استخدام واقيات ومشابك صناعية لجميع روبوتات UR.

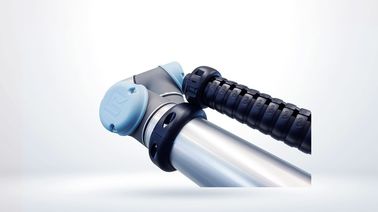

• من السهل تركيب المشابك الاصطناعية الجديدة مع مسامير متكاملة لنظام طاقة توجيه أنيقة دون أي ملامح التدخل

تطبيقات

• الإلتصاق ، الاستغناء ، واللحام
