القطر الاسمي عند المدخل: | <i>DN 25 - DN 200 |</i> <b>DN 25 - DN 200 |</b> <i>1" - 8"</i> <b>1 "- 8"</b> | فتحة: | معيار API وكذلك الفوهة الإضافية: 1 D 2-8 T 10/1 G 2-8 T + 10 |
---|---|---|---|
قطر الفتحة الفعلية d₀: | <i>11 - 190 mm |</i> <b>11 - 190 ملم |</b> <i>0.433 - 7.087 in</i> <b>0.433 - 7.087 بوصة</b> | منطقة الفتحة الفعلية A₀: | <i>95 - 25446.9 mm² |</i> <b>95 - 25446.9 ملم² |</b> <i>0.147 - 39.443 in²</i> <b>0.147 - 39.443 بوص |
الضغط: | <i>2.5 - 256 bar |</i> <b>2.5 - 256 بار |</b> <i>36 - 3705 psig</i> <b>36-3705 رطل لكل بوصة مربعة</b | مدخل تصنيف شفة: | <i>PN 10 - PN 250 |</i> <b>PN 10 - PN 250 |</b> <i>CL150 - CL1500</i> <b>CL150 - CL1500</b> |
درجة الحرارة (وفقًا لـ DIN EN): | <i>-45 to 200 °C (Special: -162 to 300 °C) |</i> <b>-45 إلى 200 درجة مئوية (خاص: -162 إلى 300 درجة م | درجة الحرارة (ناتش ASME): | <i>-45 to 200 °C (Special: -162 to 300 °C) |</i> <b>-45 إلى 200 درجة مئوية (خاص: -162 إلى 300 درجة م |
مواد الجسم: | <i>1.0619, 1.4408 (Special: Hi Alloy) |</i> <b>1.0619 ، 1.4408 (خاص: Hi Alloy) |</b> <i>SA 216 WCB, | اتصال الصمام: | <i>Flange acc.</i> <b>شفة acc.</b> <i>to DIN EN 1092 or acc.</i> <b>إلى DIN EN 1092 أو acc.</b> <i>t |
نوع التحميل: | يتم التحكم فيها بواسطة وسط العملية | العروض الخاصة: | <i>Pilot action type: Pop Action |</i> <b>نوع الإجراء التجريبي: Pop Action |</b> <i>Open: 1% opening |
الموافقات: | <i>ASME Sec.</i> <b>ASME ثانية.</b> <i>VIII Div.</i> <b>الثامن شعبة.</b> <i>1, PED/ DIN EN ISO 4126- | جمعيات التصنيف: | LR ، RINA ، DNV GL ، BV |
تسليط الضوء: | صمام أمان تجريبي من النوع 811,صمام أمان تجريبي يعمل بحركة البوب ,صمام أمان تجريبي DN25 |

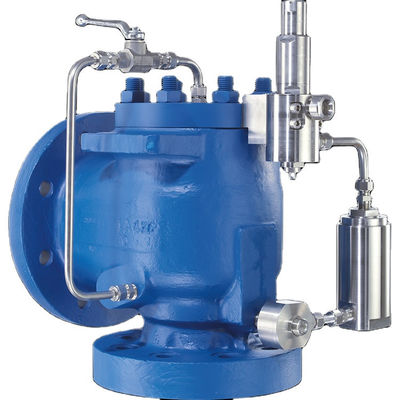

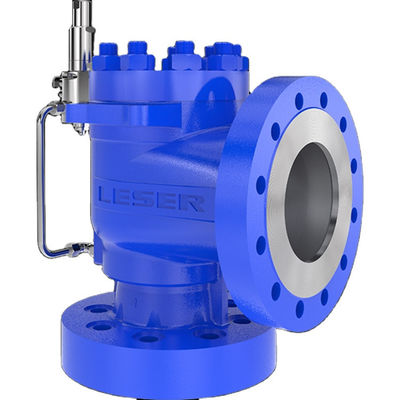

Pop Action Type 811 يعمل بصمام أمان عالي الكفاءة يعمل بنظام التشغيل التجريبي
حلول ذات كفاءة عالية للمصنع
صمامات أمان تعمل بشكل تجريبي
أعلى قدرة تفجير لجميع السلاسل
تصلب ضيق لضبط الضغط
ضغوط تشغيل تصل إلى 96٪ من الضغط المحدد
الضغط الخلفي يصل إلى 70٪ من الضغط المحدد
تم دمج مانع التدفق العكسي كمكون قياسي
الأنابيب المتكاملة تمنع التلف والتجمد
نظام التحميل التكميلي
المعدات التي تتيح خصائص صمام الأمان التالية:
تصلب ضيق لضبط الضغط
ضغوط تشغيل تصل إلى 97٪ من الضغط المحدد
خسارة منخفضة للوسط بسبب أوقات الفتح القصيرة
يمكن اختبار الوظيفة وتعديل الصمام أثناء التشغيل
مناسب لجميع درجات حرارة الوسائط
