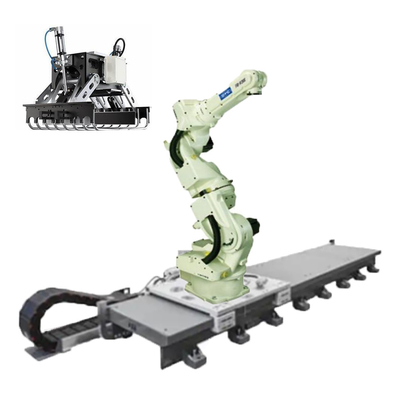

ذراع روبوت OTC FD-V20S ذراع روبوت 6 محاور مع قابض روبوت ومتعقب خطي للاختيار والمكان
وصف المنتج
| تخصيص | قيمة |
|---|---|
| عدد المحاور | 7 |
| قدرة الحمولة القصوى | 20 كجم |
| التكرار الموضعي | +/- 0.08 ملم (الملاحظة 1) |
| الوصول الأفقي | 1710 ملم |
| الوصول العمودي | 2913 ملم |
| قدرة القيادة | 6600 واط |
| نطاق العمل ، الذراع ، J1 (الدوران) | +/- 170 درجة |
| نطاق العمل ، الذراع ، J2 (الذراع السفلي) | -145 درجة ~ + 70 درجة |
| نطاق العمل ، الذراع ، J3 (الذراع العلوي) | -170 درجة ~ + 160 درجة |
| نطاق العمل ، المعصم ، J4 (تأرجح) | +/- 180 درجة |
| نطاق العمل ، المعصم ، J5 (الانحناء) | -50 درجة ~ + 230 درجة (الملاحظة 2) |
| نطاق العمل ، المعصم ، J6 (تويست) | +/- 360 درجة (الملاحظة 2) |
| السرعة القصوى ، الذراع ، J1 (الدوران) | 3.40 راديان / ثانية {195 درجة / ثانية} |
| السرعة القصوى ، الذراع ، J2 (الذراع السفلي) | 3.32 راديان / ثانية {190 درجة / ثانية} |
| السرعة القصوى ، الذراع ، J3 (الذراع العلوي) | 3.14 راديان / ثانية {180 درجة / ثانية} |
| السرعة القصوى ، المعصم ، J4 (تأرجح) | 6.98 راديان / ثانية {400 درجة / ثانية} |
| السرعة القصوى ، المعصم ، J5 (ثني) | 6.98 راديان / ثانية {400 درجة / ثانية} |
| السرعة القصوى ، المعصم ، J6 (تويست) | 10.5 راديان / ثانية {600 درجة / ثانية} |
| حمل المعصم ، اللحظة المسموح بها ، J4 (تأرجح) | 43.7 نيوتن * م |
| حمل المعصم ، اللحظة المسموح بها ، J5 (الانحناء) | 43.7 نيوتن * م |
| حمل المعصم ، اللحظة المسموح بها ، J6 (تويست) | 19.6 نيوتن * م |
| حمل المعصم ، لحظة القصور الذاتي المسموح بها ، J4 (التأرجح) | 1.09 كجم * م ^ 2 |
| حمل المعصم ، لحظة القصور الذاتي المسموح بها ، J5 (الانحناء) | 1.09 كجم * م ^ 2 |
| حمل المعصم ، لحظة القصور الذاتي المسموح بها ، J6 (الالتواء) | 0.24 كجم * م ^ 2 |
| منطقة مستعرضة عملية الذراع | 3.91 م ^ 2 × 340 درجة |
| الظروف البيئية | 0 ~ 45 درجة مئوية ، 20 ~ 80٪ رطوبة نسبية (بدون تكاثف) |
| كتلة | 321 كجم |
| قدرة الحمولة الصافية للذراع العلوي | 20 كجم (الملاحظة 3) |
| نوع التثبيت | نوع الأرضية |
| لون الطلاء | أبيض (مونسيل 10GY9 / 1) |
يوفر الروبوت ذو 7 محاور FD-V20S أكبر حمولة لنا من نوعها وهو مناسب تمامًا للحام القوسي وقطع البلازما الهوائية وتطبيقات معالجة المواد.
• يتيح دوران المحور السابع إمكانية تجنب التداخل دون تغيير موضع و / أو اتجاه أداة نهاية الذراع
• يحافظ على الزاوية والموقف الأمثل لأداة نهاية الذراع في جميع الأوقات ، مما يؤدي إلى تحسين جودة اللحام وسهولة البرمجة
• يقدم نطاق عمل واسع مع ذراع مفصلية مستقلة
• اتصال رقمي سلس مع جميع إمدادات الطاقة لحام العلامة التجارية OTC DAIHEN
• التحكم المحسن في تقييد الاهتزاز يوفر حركة روبوتية سلسة
• مستشعر صدمة ميكانيكي مدمج
• تقنية مصدر واحد - يتم تصنيع جميع المكونات بواسطة OTC DAIHEN.
• تصميم متعدد الاستخدامات يدعم معظم تطبيقات اللحام
• بنية مفتوحة قائمة على نظام التشغيل Windows XP
• سعة ذاكرة كبيرة و 40 إشارة دخل / 40 إشارة تحكم في الإخراج
• وظائف PLC المتقدمة تسمح بتحرير مخطط السلم مباشرة من خلال قلادة التدريس
• إمكانيات الشبكة - تتصل باتصالات Ethernet و DeviceNet و PROFIBUS (قد تتطلب أجهزة إضافية)
• تساعد شاشات الأيقونة في التدريس السريع والسهل
• شاشة ملونة 640 × 480 VGA مع إضاءة خلفية LED 65536 شاشة ملونة
• مفتاح تمكين 3 مواضع يوفر أمانًا متزايدًا
• تتيح وظيفة الشاشات المتعددة للمستخدم عرض ما يصل إلى 4 شاشات في وقت واحد
• وظيفة المساعدة التي تظهر على الشاشة مع كتيبات التعليمات الكاملة
• شاشة تعمل باللمس قياسية مع عملية قرص مضغوط
