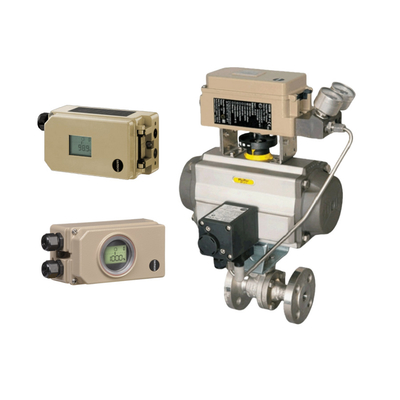

سلسلة الموضع الكهربائي الرئوي من النوع 3730 مصممة خصيصا للاستخدام في التطبيقات الصناعية العامة.هذه السلسلة من أجهزة تحديد المواقع تشمل عدة إصدارات نموذجية.
أجهزة تحديد المواقع الأساسية تأتي في شكل 3730-0 و 3730-1جهاز تحديد المواقع مجهز بمعايير وظيفية كاملة وقدرات تشخيص متقدمة.
بالنسبة لأولئك الذين يحتاجون إلى قدرات اتصال أكثر تقدما، قدمت سامسون بروتوكولات الاتصال مثل هارت (3730-3) ،و Foundation Fieldbus (3730-5) للنماذج فوق 3730-2.
القدرات الكاملة لمعايرة الوظائف تشمل وصف المتغير المرجعي ، ومدى السير ، والخصائص (أي خطية ونسبة مئوية متساوية) ،وخصائص الأداءمن ناحية أخرى ، تشمل التشخيصات المتقدمة وظائف مثل تسجيل رسائل الحالة ، تسجيل البيانات ، الرسوم البيانية (انحراف نقطة الإعداد للسفر ، وعداد الدورة) ،إشارات القيادة (المستقر والهيستريس)، اتجاه الموقف النهائي ، اختبار الخصائص الثابتة ، اختبار السباق الجزئي ، واختبار السباق الكامل.

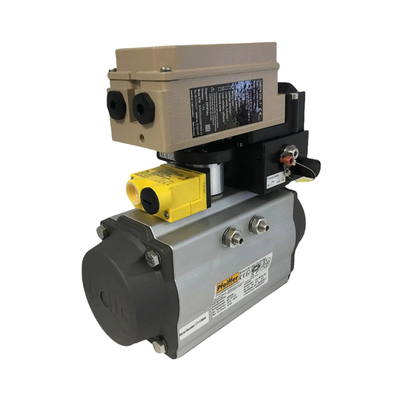

جهاز SAM DIGITAL READY هو جهاز تحديد المواقع الكهربائي الهوائي الذي يحتوي على اتصال HART® ، وله غطاء من الألومنيوم أو الفولاذ المقاوم للصدأ.يمكن توصيلها إلى أجهزة التشغيل الخطية وفقًا لـ IEC 60534-6، VDI/VDE 3847 ، أو SAMSON التثبيت المتكامل. في غضون ذلك ، يمكن توصيله إلى أجهزة التشغيل الدوارة وفقًا لـ VDI/VDE 3845 ، وإلى أجهزة التشغيل مزدوجة التأثير مع مكبر عكس من النوع 3710.

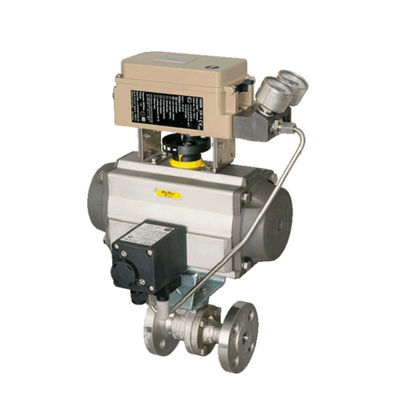

يمكن دمج صمامات التحكم مع SAM DIGITAL READY ، وذلك بفضل تشخيص EXPERTplus المدمج. يمكن تركيب جهاز التوجيه في أي موقف باستثناء عندما يتم تعليقه.تشغيل القرص الذي يستخدم زر واحد يجعل من السهل استخدامها، في حين يمكن تدوير الشاشة سهلة القراءة في أي موقف تركيب لتتناسب مع احتياجات المستخدم.
يمكن استخدام برنامج TROVIS-VIEW لتكوين جهاز تحديد المواقع عن طريق الكمبيوتر عبر واجهة SSP.لديها أربعة أنماط إعداد مختلفة تسمح بدء التشغيل التلقائي المتغير، والمعلمات المحددة مسبقاً - فقط القيم التي تختلف عن المعيار تحتاج إلى تعديل.
كما يتم تزويد جهاز تحديد المواقع بمستشعر مسيرة معايرة ووضع إعداد فرعي يسمح له بالبدء في حالة الطوارئ دون الحاجة إلى تغيير وضع الصمام.يتم تخزين جميع المعلمات في EEPROM غير متقلب، ونظام سلكي له حمولة كهربائية صغيرة من 410 Ω. بالإضافة إلى ذلك لديها حدة ضغط الخروج قابلة للتعديل، وظيفة إغلاق ضيقة التي يمكن تعديلها، مراقبة الصفر التلقائية،ومستشعر درجة حرارة متكامل.
يتم تضمين إنذارين وضعية قابلة للبرمجة قياسية، التشخيص الذاتي، والرسائل الصادرة عن اتصال إنذار خطأ أو جهاز إرسال الموقف التناظري الاختياري.رسائله التي تتوافق مع توصية NAMUR NE 107 تأتي في حالة مكثفة ولديها ملف DTM متاح لدمجها في تطبيقات إطار FDT وفقًا للمواصفات 1.2.
| نطاق الإشارة | 4 إلى 20 MA |
| رقم الطراز | 3730-3 سامسون موقف الصمام |
| التهاب النفس | ≤0.3 ٪ |
| اتجاه العمل | قابلة للإنعكاس |
| درجة الحماية | IP 66/NEMA 4X |
| الاسم التجاري | سامسون |
| الإعلام | الغاز |
| الانحراف | ≤ 1٪ |
| الحرارة | ≤0.15 ٪/10 K |
| الحساسية | ≤0.1 ٪ |

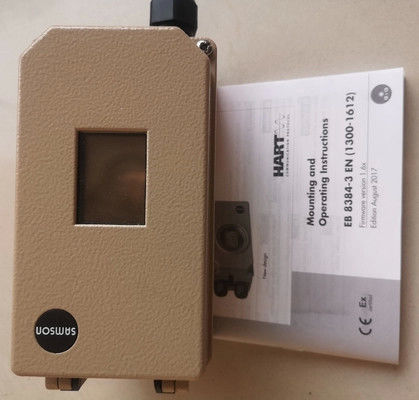

تم تصميم جهاز Samson 3730-3 Electropneumatic Valve Positioner لتوفير قدرات التحكم المتقدمة والموثوقية ، مما يجعله خيارًا شائعًا في الإعدادات الصناعية.كشركة رائدة في وضع الصمامات، يجد تطبيقاته في العديد من المجالات الرئيسية:
يقدم جهاز Samson 3730-3 لوضع الصمامات تكاملًا سلسًا مع أنظمة التحكم عبر الاتصالات الرقمية ، مما يتيح المراقبة والتشخيص عن بعد.بناءها القوي ودقة عالية تجعلها مثالية للبيئات الصناعية القاسيةتحسين كفاءة العملية وموثوقيتها.
تغليف المنتج:
سيتم تعبئة منتج Control Valve Positioner في صندوق كرتوني قوي لضمان نقل آمن. سيتم تغليف المنتج في لفافات الفقاعات لمنع أي تلف أثناء الشحن.ستحتوي كل مربع على منتج موقف صمام التحكممع تعليمات التثبيت اللازمة وأي ملحقات إضافية.
شحن المنتج:
سيتم شحن جهاز تحديد وضع الصمام عن طريق خدمة خدمة سريعة موثوق بها. سيتلقى العملاء رقم تتبع حتى يتمكنوا من مراقبة شحنتهم.يمكن أن تختلف أوقات الشحن حسب موقع العميل وخدمة التسليم المستخدمةسيتم حساب أي تكاليف شحن إضافية وإدراجها في السعر النهائي للمنتج.
