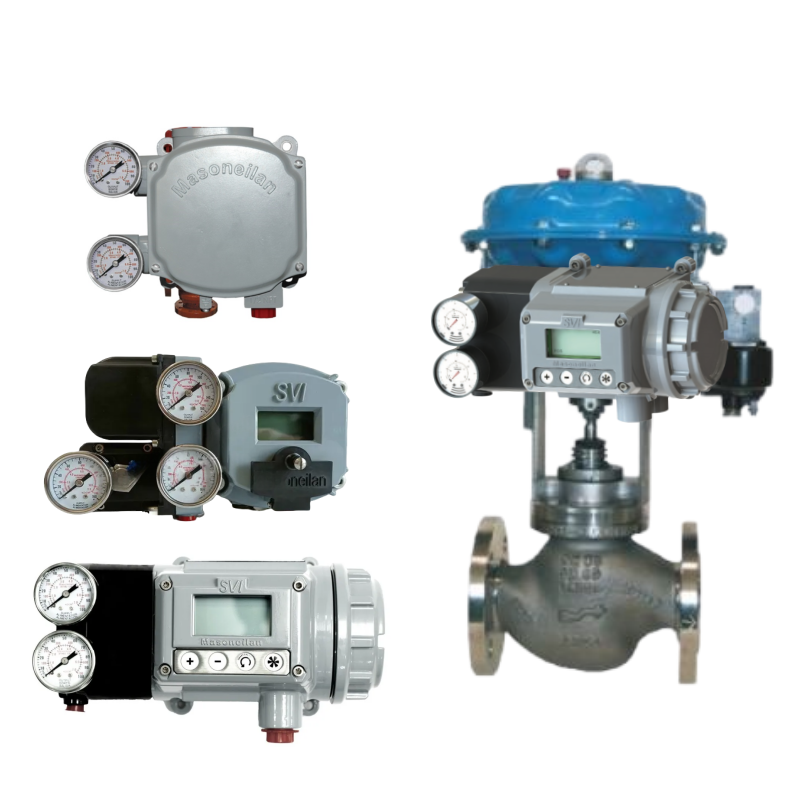

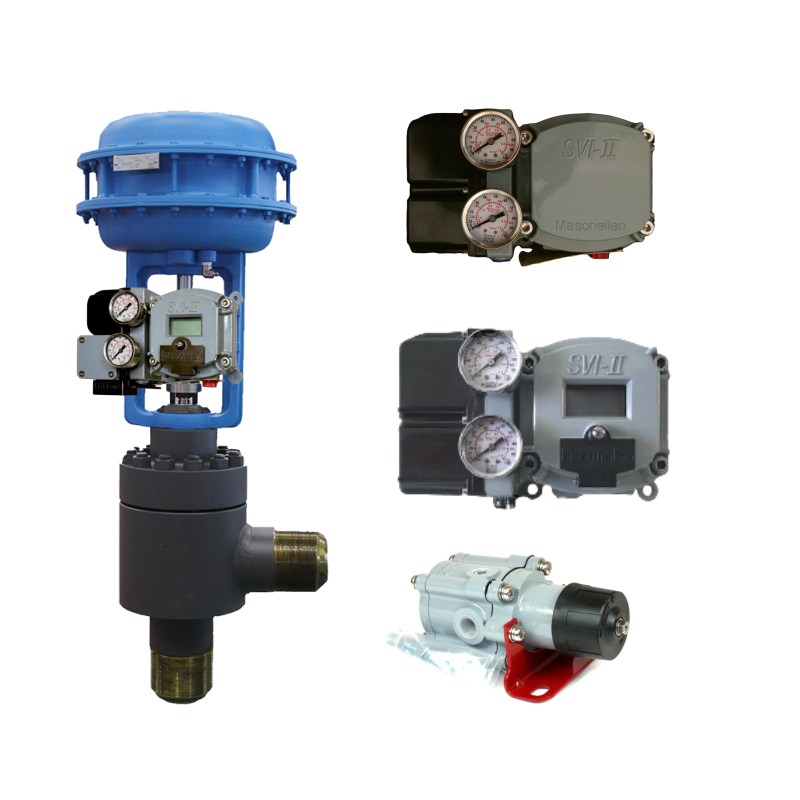

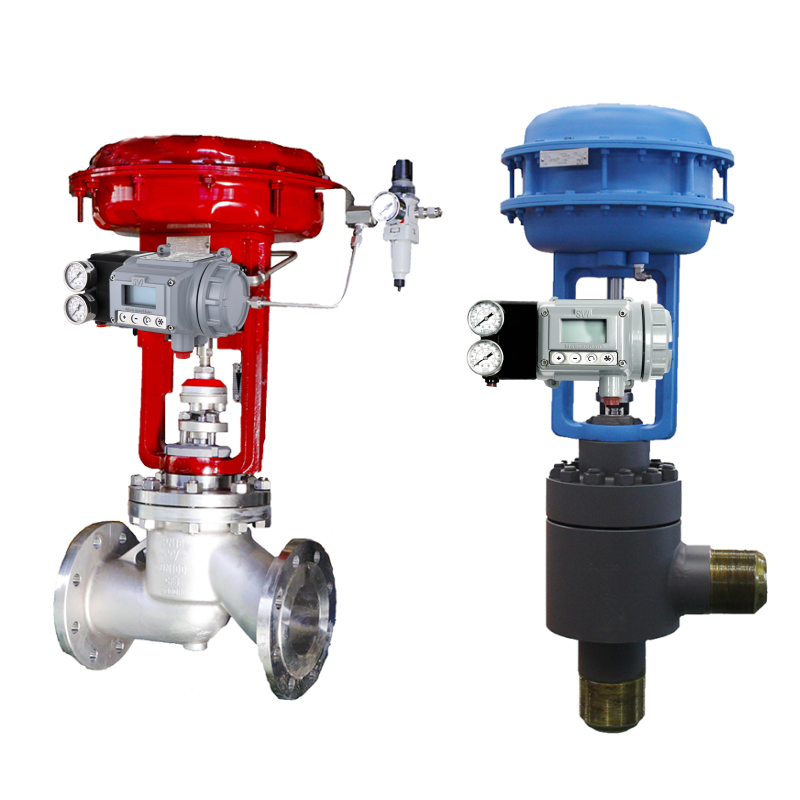

ماسونيلان SVI2 جهاز تحديد وضع الصمام الذكي مع صمام صيني
مقدمة المنتج
ماسونيلان SVI2 هو جهاز وضع صمام ذكي عالي الأداء. عندما يرتبط مع الصمامات الصينية، فإنه يوفر التحكم الدقيق والموثوق به للتطبيقات الصناعية.
المواصفات التقنية
الأداء
- التهاب النسيج + الحزام الميت: ± 0.2%
- التكرار: ± 0.2%
- الحساسية: ± 0.2%
- الامتثال: ± 0.3%
- دقة: ± 0.5% (عادة + 0.25%)
قوة المدخل والإشارة
- الإشارة: 4 - 20mA مع بروتوكول الاتصال HART®
- إمدادات الطاقة: مأخوذة من إشارة التحكم 4 - 20mA
- الحد الأدنى لجهد المحطة: 11.2 فولت DC
- إشارة الحد الأدنى للتيار: 3.6mA
ظروف التشغيل
- نطاق درجة الحرارة التشغيلية: - 58°F إلى +185°F (-50°C إلى +85°C)
- ضغط إمدادات الهواء:
- واحد - العمل: 20 - 100 psi (1.4 - 6.9 بار)
- عمل مزدوج: 20 - 150 psi (1.4 - 10.3 بار)
- استهلاك الهواء
- تمثيل منفرد:
- 30 psi (2.1 bar): 0.22 sqfm (8/m)
- 60 psi (4.2 بار): 0.282 sqfm (81/m)
- 90 psi (6.3 بار): 0.424 sqfm (21/m)
- المزدوج - التمثيل:
- 30 psi (2.1 bar): 0.424 sqfm (21/m)
- 60 psi (4.2 bar): 0.565 sqfm (61/m)
- 90 psi (6.3 بار): 0.847 sqfm (241/m)
- 120 psi (8.4 بار): 10.6 sqfm (301/m)
المواد والبناء
- المباني: المباني القياسية من الألومنيوم، الفولاذ المقاوم للصدأ متوفرة عند الطلب
- الطلاء: البولي يوريثان الرمادي، وفقًا لمعيار ISO 12944 - 2 الفئة C4
الشهادات والامتثال
- بروتوكول هارت: يدعم بروتوكول هارت مراجعة 5 أو 7
- معايير EMC: تتوافق مع EN 61000 - 4 - 2 ، 3 ، 5 ، 6 ، 8 و IEC 8014 - 2 ، 3 ، 4
- شهادات السلامة: FM، FMA، FIX، IECEx
- الشهادات الإقليمية: CCC، ITRL، CCOE، CU - TR، AZS، UZ، INMETRO، JIS، KOSHA، IA، UKRAINE
- تصنيف حماية السكن: NEMA 4X/IP66
- علامة " سي إي ": تتوافق مع EC6I508 القسم 2 - 3 للاتفاقية الذاتية SIL2
التشخيص والخصائص
- خمسة أجهزة استشعار الضغط: للمراقبة والتشخيص
- عدد السكتات الدماغية: سجلات إجمالي عدد السكتات الدماغية الصمام
- وقت تشغيل الصمام: سجلات الوقت الذي تم استخدامه لفتح وإغلاق ومراكز قريبة من الإغلاق
- توقيع صمام التحكم غير المتصل: يدعم توقيع صمام التحكم غير المتصل باستخدام VarVue Suite أو Advanced DTM
- مراقبة الاحتكاك عبر الإنترنت: مراقبة الاحتكاك عبر الإنترنت عن طريق صمام وعي
- التشخيص القابل للتحديث: الميدان - مستوى التشخيص القابل للتحديث بناءً على متطلبات المستخدم
التواصل والمخرجات
- جهاز إرسال الموقف: 4 - 20mA، حلقة سلكية مزودة بطاقة، مع 10 - 24 Vdc
- الاتصالات الرقمية قابلة للتكوين: اثنين قابلة للتكوين ومبنية - في عزل صلبة - حالة المفاتيح، 30 Vdc، 1A
نطاق ضربة جهاز التشغيل
- الحركة الخطية: 0.25 بوصة (6.4 ملم) إلى 6 بوصات (التثبيت القياسي) ؛ أكثر من 6 بوصات (150 ملم) يتطلب التثبيت الممتد
- حركة الدوران: 18 - 140 درجة
- دقة جهاز استشعار السكتة الدماغية: 0.0015%
الخصائص
- التصميم العالمي: مناسب لكل من صمامات خطية ودوارة
- مستشعر موقف غير ملموس: تكنولوجيا مستشعر موقف غير ملموس
- الشاشة المحلية والضوابط: شاشة LCD الخارجية وأزرار الضغط لسهولة التشغيل في الموقع
- معالج الإعداد: تشغيل سريع وسهل مع معالج الإعداد
- التشخيص غير الرقمي والإلكتروني: وظائف تشخيص شاملة لكل من الحالات غير الرقمي والإلكتروني
- مفتاحان قابلان للتكوين: مفتاحان قابلان للتكوين ومبنيان - في مفاتيح الحالة الصلبة المعزولة
- اتصالات هارت: يدعم بروتوكول اتصالات هارت لدمجها مع مختلف أنظمة التحكم
- مساكن دائمة: مساكن صلبة مصنوعة من الألومنيوم المصنوع من الألون
التطبيقات
يستخدم هذا المزيج على نطاق واسع في الصناعات مثل النفط والغاز وتوليد الطاقة والتكرير والبتروكيماويات والنفط والغاز في منتصف التيار والنفط والغاز في النهاية ، إلخ.انها مناسبة لتطبيقات مختلفة بما في ذلك مولدات توربينات البخار، المكثفات، أبراج التبريد، مباني المفاعل، مباني التوربينات، أراضي منشأة المفاعل و BOP، توربينات البخار، توربينات الغاز، مولدات البخار استرداد الحرارة، توازن المصانع، التقطير،المعالجة المائية، إعادة التشكيل ، التكسير ، الخلط الثانوي ، التخفيف والكسر ، ضغط غاز الشحن ، الفصل ، عمليات سلامة خط الأنابيب ، الجفاف ، التبريد ، التسييل ، التحميل / الشحن ،إعادة الغاز، الجفاف المساعد / المعالجة ، الضغط ، الخ
الفوائد
- تشغيل أسرع: الإعداد والتشغيل السريع يقلل من وقت التوقف ويحسن الكفاءة
- تحديد الموقع الدقيق: يضمن تحديد موقع الصمام الدقيق لتحديد التحكم الأمثل في العملية
- الاتصالات الثنائية الاتجاه: تسهل الإعداد والمراقبة المحلية أو البعيدة
- التكامل مع أنظمة التحكم: متوافق مع العديد من أنظمة التحكم وبرامج إدارة الأصول
- أداء محسّن: يوفر تحكم صمام عالي الأداء بغض النظر عن حجم الجهاز
