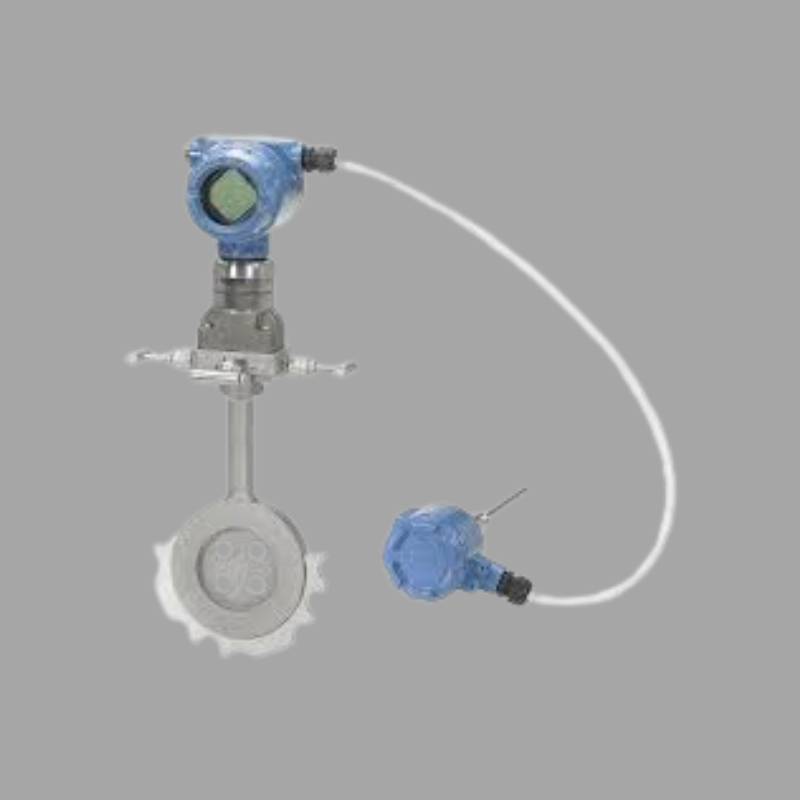

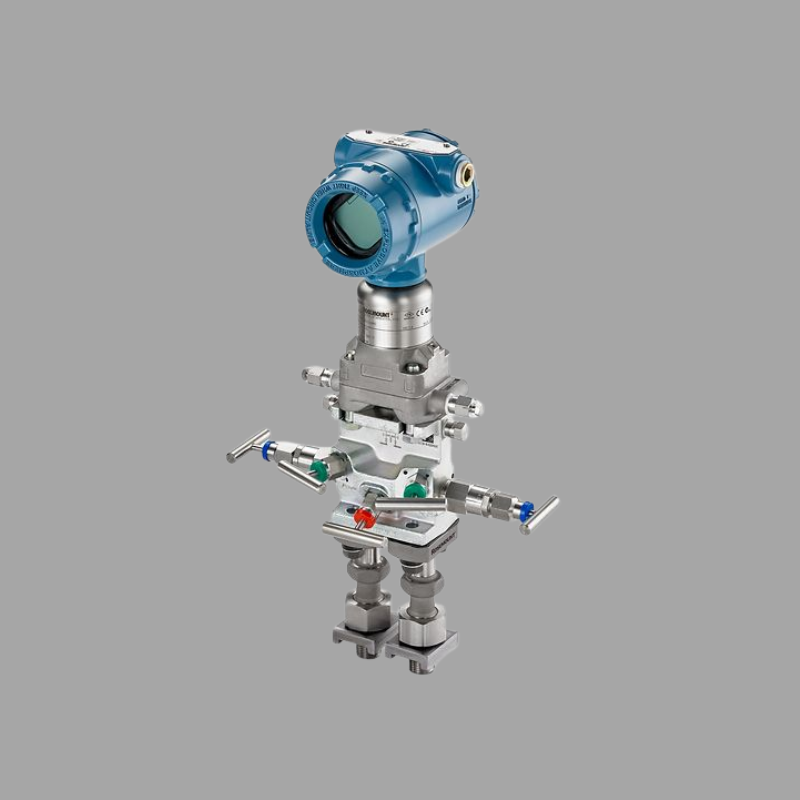

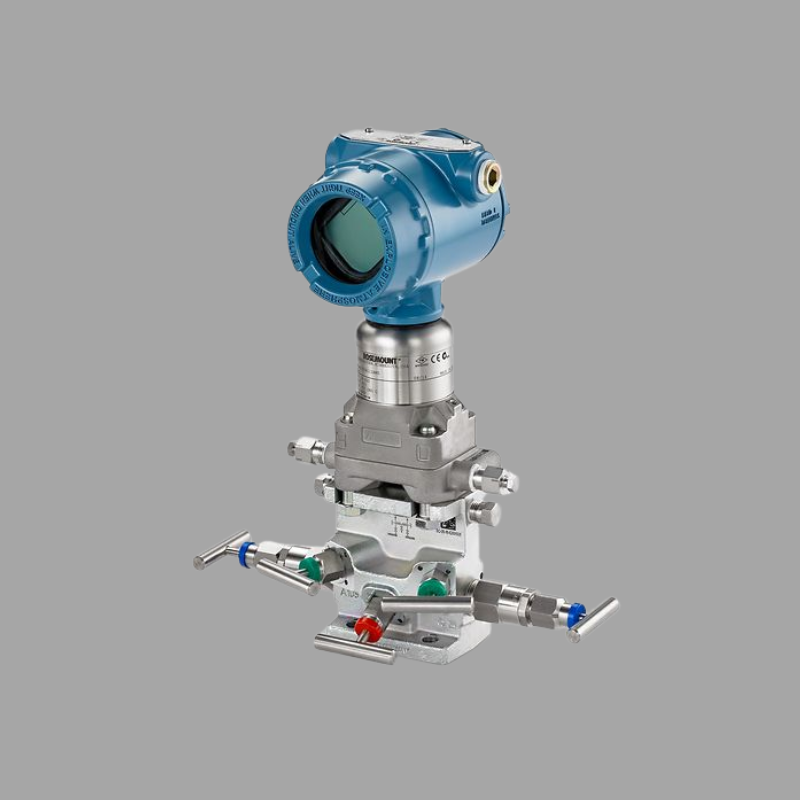

الـ (روزماونت) 4088، تم تطويرها من قبل شركة (إميرسون) لحلول الأتمتةهو جهاز إرسال متعدد المتغيرات متطور ومتقدم للغاية مصمم لتوفير مجموعة شاملة من قياسات العملية من جهاز واحد، جهاز مضغوط، وهو يمثل تطورا كبيرا خارج أجهزة نقل الضغط التقليدية المتغيرة واحدة من خلال دمج العديد من تقنيات أجهزة الاستشعار في جهاز واحد قويوبالتالي تبسيط التثبيت، والحد من تكلفة النظام العامة، وتعزيز رؤية العملية.
في جوهرها ، تم تصميم Rosemount 4088 لقياس ثلاثة متغيرات عملية حاسمة في وقت واحد:الضغط التفاضلي (DP) ، الضغط الثابت (SP) ، ودرجة حرارة العملية (T).من خلال تسخير هذه القياسات الأساسية الثلاثة، يمكن لمعالج الحاسوب الداخلي القوي للجهاز أن يحسب ويخرج متغيراً رابعاً حيوياً:تدفق الكتلة أو تدفق الحجم.هذه القدرة المتكاملة لحساب التدفق هي ميزتها المحددة، مما يجعلها حلا مثاليا للغاز، البخار،وتطبيقات تدفق السوائل دون الحاجة إلى أجهزة حاسوب منفصلة أو حسابات معقدة في نظام التحكمويتحقق ذلك من خلال تطبيق المعادلات القياسية في الصناعة، مثل تلك الموجودة في تقرير AGA رقم 3 للسوائل وتقرير AGA رقم 7 / ISO 5167 لألواح فتحة.
قلب أداء 4088 يكمن في منصة الاستشعار المتقدمة، هذا التصميم يضع مستشعرات الضغط التفاضلي والضغط الثابت في نفس المستوىالحد بشكل كبير من تأثيرات الاختلافات في الضغط الساكن ودرجة الحرارة على قياس DP الحرجهذا يؤدي إلى استقرار استثنائي على المدى الطويل ودقة القياس، وغالبا ما تكون عالية± 0.04%من قراءة الضغط التفاضلي. جهاز RTD المدمج يراقب بدقة درجة حرارة العملية مباشرة في نقطة القياس،وهو أمر حاسم للتعويض الدقيق لدرجة الحرارة وحساب التدفق.
الميزة الرئيسية لـ Rosemount 4088 هي قدرتها على خفض تكلفة الملكية الكلية بشكل كبير.و أجهزة إرسال درجة الحرارة مع أجهزة التثبيت المرتبطة بها، أنابيب النبضات، المجموعات، والأسلاك 4088 تبسط عملية التثبيت بأكملها. هذا التوحيد يقلل من نقاط التسرب المحتملة (مشكلة أمنية كبيرة،خاصة مع السوائل الخطرة)، يقلل من تكاليف المواد التثبيت والعمالة بنسبة تصل إلى النصف، ويقلل من البصمة المادية في الميدان.
يحتوي جهاز الإرسال على حجرة صلبة خفيفة الوزن من الألومنيوم أو الفولاذ المقاوم للصدأ معتمدة لـ NEMA 4X / IP66 ، مما يضمن تشغيلًا موثوقًا به في البيئات القاسية والمتطلبة.,شاشة الكريستال السائل المضاءة خلفياً (LCD) التي يمكن تكوينها لعرض أي من المتغيرات المقاسة أو المحسوبة أو المعلومات التشخيصية أو الرسائل النصية المخصصة.يستخدم واجهة مشغل محلي بديهية مع أزرار الضغطيسمح بتكوين آمن وآمن دون فتح مقصورة الإلكترونيات.
من حيث الاتصالات، 4088 هو جهاز متعدد الاستخدامات.4-20 mA مخرجات تشبيهية مع بروتوكول HART، والذي يسمح لها بإرسال المتغير الأساسي (على سبيل المثال، DP) على الحلقة التناظرية مع استخدام إشارة HART الرقمية للوصول إلى جميع المتغيرات الأخرى المقاسة والحساب (SP، T،و بيانات تشخيصبالإضافة إلى ذلك، فهي متوفرة في نماذج تدعممؤسسة فيلدبوسوبروفيبوس PAالبروتوكولات الرقمية، والتي تمكن من الاندماج الرقمي حقا في بنية مصانع الحديثة والسماح لمتغيرات متعددة أن يتم نقلها عبر كابل واحد، مما يقلل من تكاليف الأسلاك.
| الفئة | تفاصيل |
|---|---|
| اسم المنتج | إميرسون روزمونت 4088 ناقل الضغط المتعدد المتغيرات |
| الوظيفة الأساسية | قياس متزامنالضغط التفاضلي (DP) ، الضغط الثابت (SP) ، ودرجة الحرارة (T)؛ يحسبتدفق الكتلة أو تدفق الحجمباستخدام المعادلات القياسية (AGA 3، AGA 7، ISO 5167) |
| منصة الاستشعار | متقدمةالتصميم المتساوي:- أجهزة استشعار DP و SP مصطفية على نفس المستوى → تقلل من تأثيرات الضغط الجامد ودرجة الحرارة - RTD متكامل لقياس دقة درجة حرارة العملية ومكافأة |
| الميزة الرئيسية | القدرة المتعددة المتغيرات المتكاملة تحل محل عدة أجهزة إرسال وأجهزة الكمبيوتر التدفقية:- قطع الأجهزة، أنابيب النبض، المجموعات،والأسلاك- يقلل من نقاط التسرب → تحسين السلامة- يقلل من تكاليف التثبيت والعمالة بنسبة تصل إلى 50٪ |
| الأداء | - دقة التصوير: تصل إلى± 0.04% من القراءة- الاستقرار العالي والموثوقية طويلة الأجل - التعويض الحراري المباشر والدقيق للتدفق |
| السكن والحماية | - المواد: الألومنيوم أو الفولاذ المقاوم للصدأNEMA 4X / IP66- صلبة، خفيفة الوزن، مصممة للبيئات القاسية |
| العرض و واجهة المستخدم | - شاشة LCD ضوئية ضوئية ضوئية ضوئية ضوئية ضوئية ضوئية ضوئية ضوئية ضوئية ضوئية |
| التواصل | -4 ′′ 20 مآ + هارتالبروتوكولات الرقمية:مؤسسة فيلدبوس&بروفيبوس PA- يدعم نقل متعدد المتغيرات على كابل واحد - التكوين عن بعد، التشخيص، الصيانة التنبؤية |
| التكاليف/منافع الملكية | - جهاز واحد يستبدل أدوات متعددة - أقل من المكونات والاتصالات → انخفاض البصمة - انخفاض التكلفة الإجمالية للملكية (CAPEX و OPEX) |

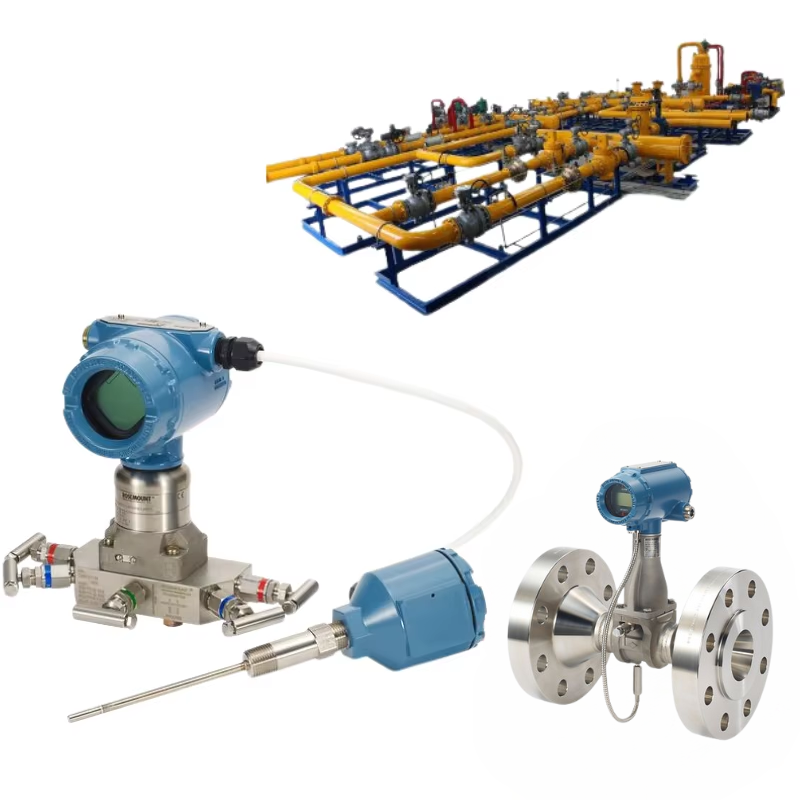

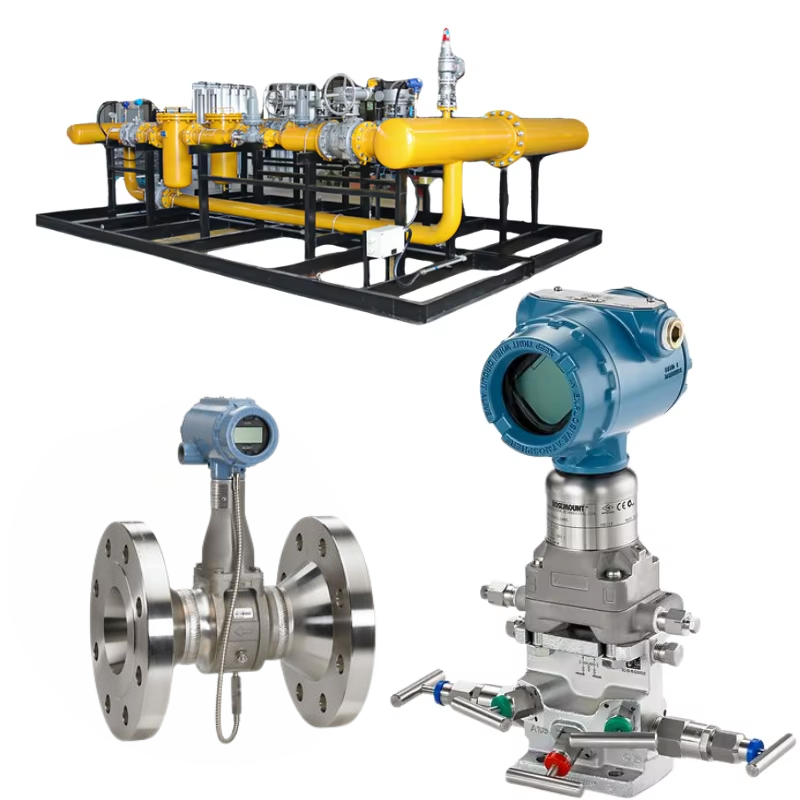

| تطبيقات نموذجية | -تدفق البخار(متشبع/متسخن)تدفق الغاز الطبيعي(تحويل الوصاية، القياسات المالية)تدفق الهيدروكربون السائل(الأنابيب، النقل)تدفق الهواء والغاز في نظام التكييف(تحسين الطاقة)تدفق العملية العام(مع فتحة، ونتوري، فوهة التدفق) |
| ملخص عام | أكثر من جهاز إرسال ضغطحاسوب تدفق ذكيفي جهاز إرسال معتمد، يوفر قياسات متعددة معتمدة، تشخيصات متقدمة، اتصالات قوية، وتخفيض التكاليف للصناعات مثل الطاقة، النفط والغاز، التكرير، الكيمياء،والخدمات. |
التطبيقات النموذجية التي يتفوق فيها Rosemount 4088 تشمل:
باختصار، الـ Rosemount 4088 أكثر من مجرد جهاز إرسال ضغط، إنه جهاز حاسوب تدفق قوي وذكي متكامل في جهاز إرسال ثبت في الميدان.قدرتها على تقديم قياسات متعددة معتمدة من نقطة واحدة، جنبا إلى جنب مع بنيتها القوية، والتشخيص المتقدم، ودعم بروتوكولات الاتصال الرئيسية، يجعلها أداة لا غنى عنها لتحسين دقة القياس،تحسين كفاءة العملية، وخفض مصاريف رأس المال والتشغيل في مجموعة واسعة من الصناعات.
