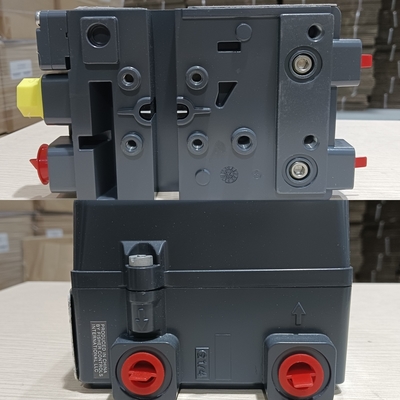

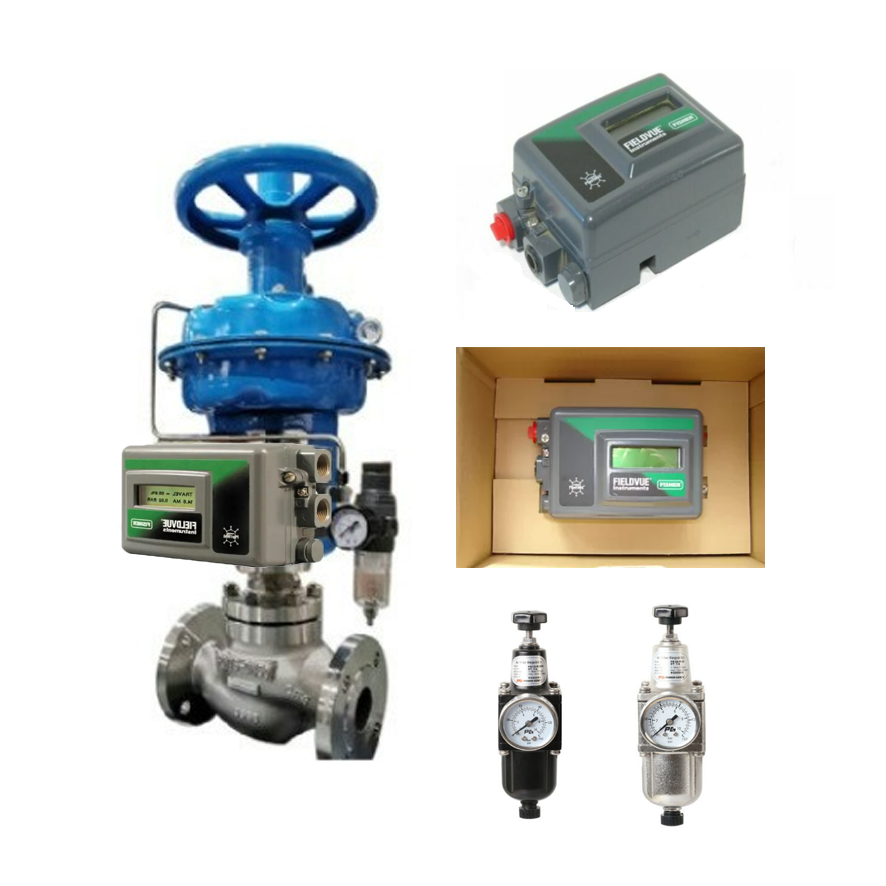

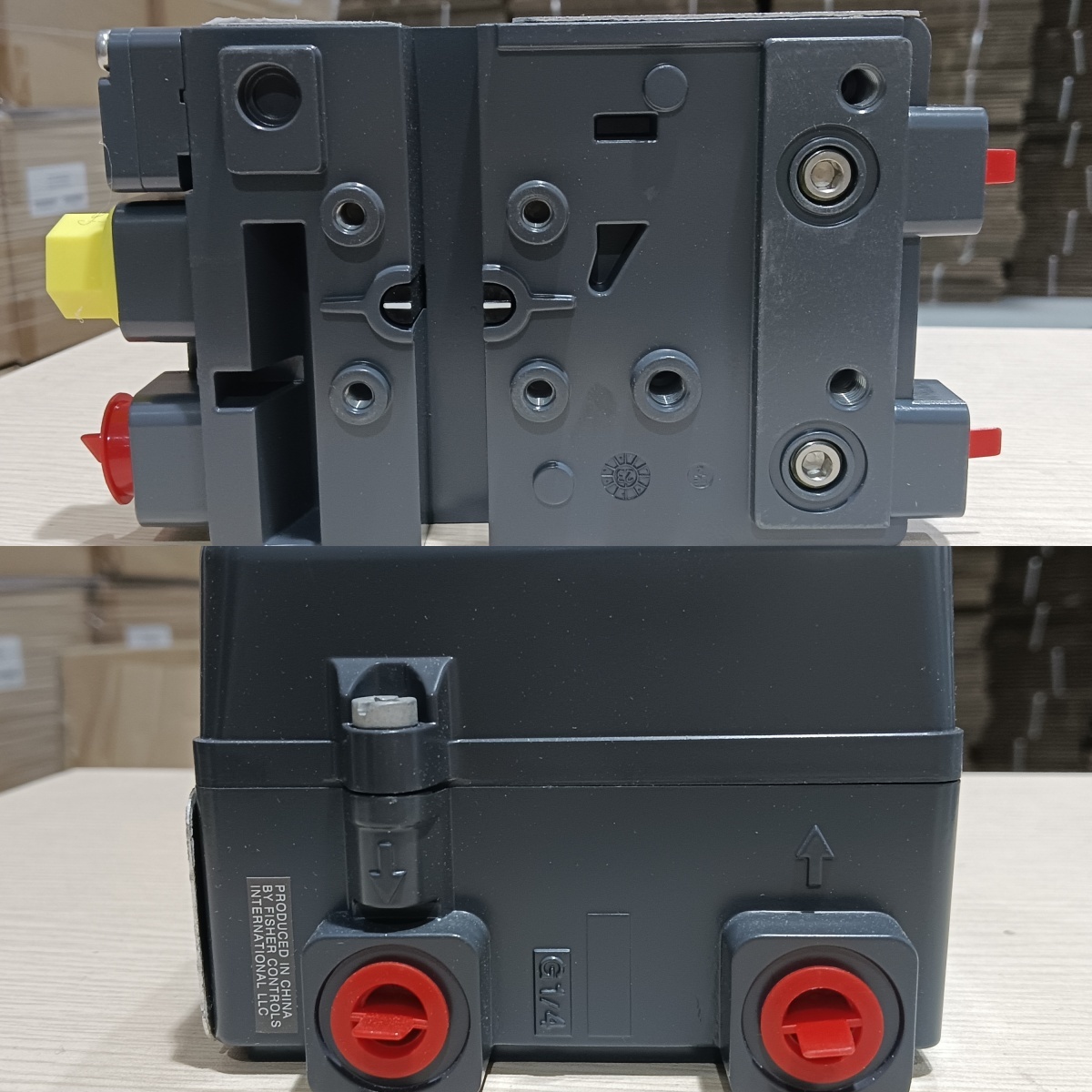

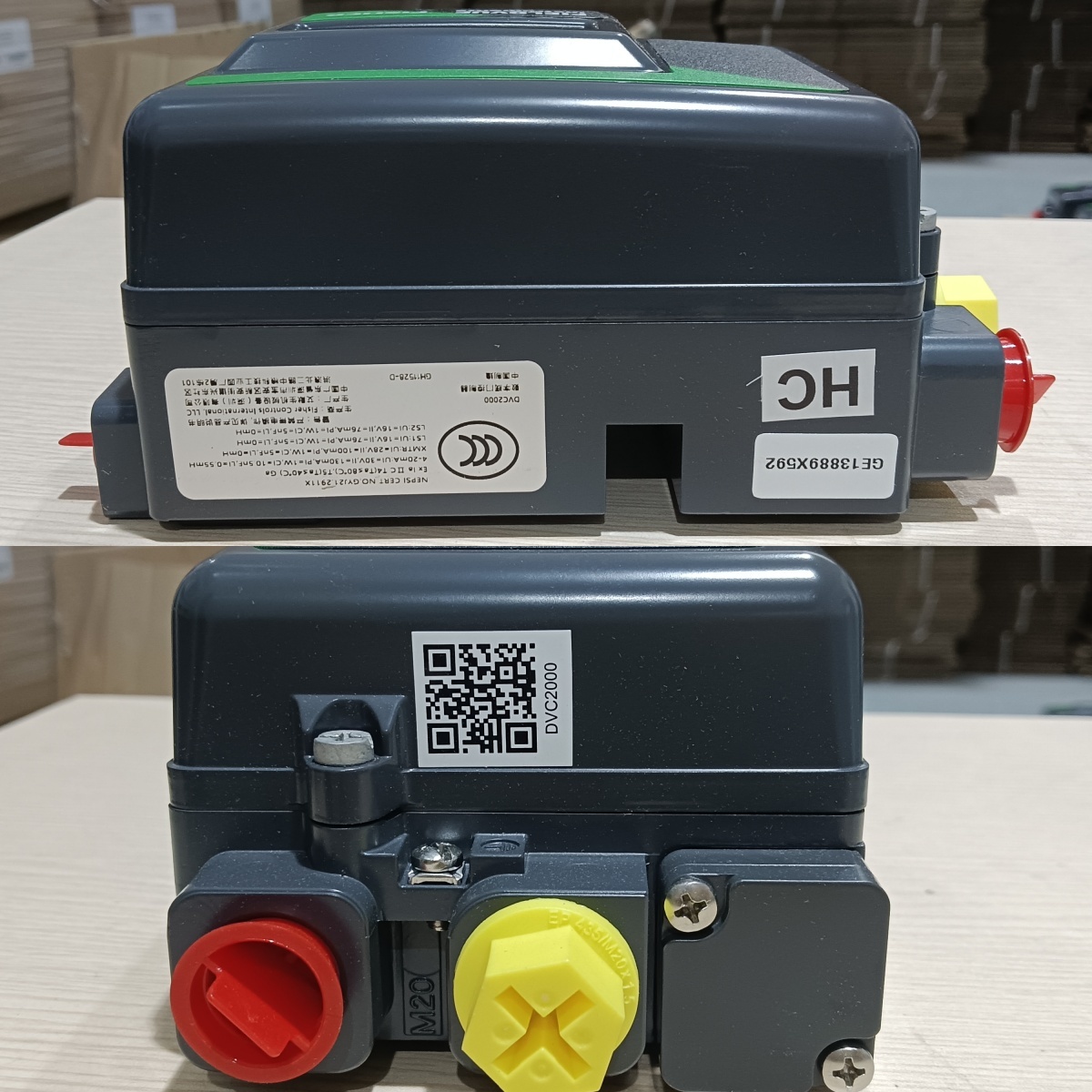

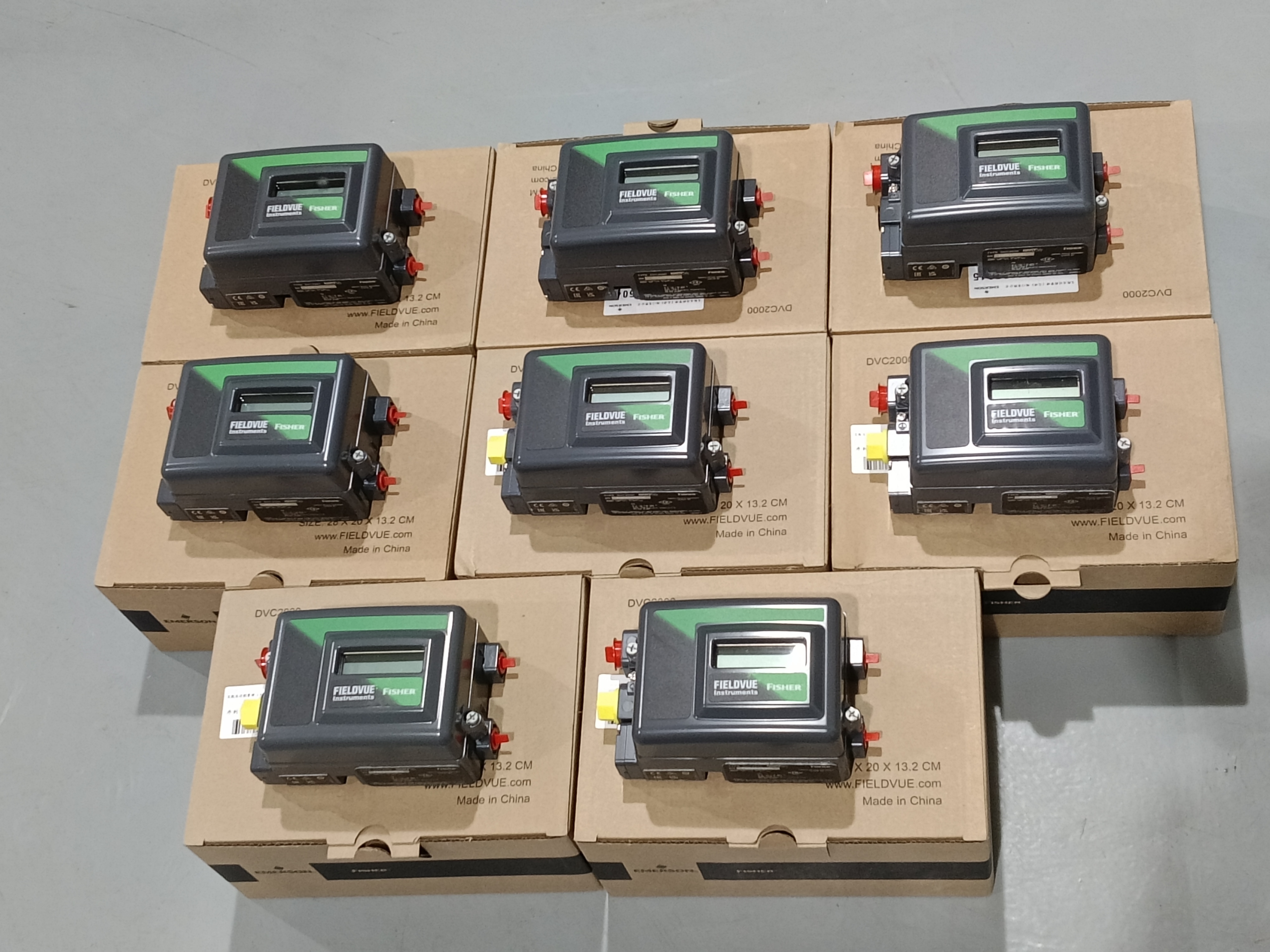

يتميز جهاز التحكم الرقمي في الصمام FIELDVUE DVC2000 بسهولة الاستخدام وصغر الحجم، وهو مصمم لسهولة التركيب. يقوم بتحويل إشارة إدخال 4-20 مللي أمبير إلى إشارة خرج هوائية، والتي تغذي مشغل صمام التحكم. يتم إعداد الجهاز باستخدام زر ضغط مدمج وواجهة عرض بلورية سائلة (LCD). تدعم الواجهة لغات متعددة، وهي متوفرة في خياري حزمة لغة. يستخدم DVC2000 تصميم محدد موضع من مرحلتين. توفر مرحلة ما قبل المضخم كسبًا ثابتًا عاليًا للاستجابة للتغيرات الصغيرة في إشارة الإدخال. توفر مرحلة مضخم الطاقة الحجم الصحيح من الهواء للمشغل، مما يجمع بين الأداء الديناميكي الفائق والحد الأدنى من استهلاك الهواء في الحالة المستقرة.
نطاق الضغط | 5-100 رطل لكل بوصة مربعة (35-700 كيلو باسكال)، (0.35-7 بار) |
---|---|
الشهادات | PED، CUTR، ATEX |
تصنيف ضغط المدخل | 210 رطل لكل بوصة مربعة (1.5 ميجا باسكال، 15 بار) كحد أقصى |
درجة حرارة التشغيل | درجة الحرارة القياسية |
الاتصال | صمام لولبي |
التطبيق | صناعة الغاز والنفط |
مبدأ التشغيل يتلقى DVC2000 (الشكلان 1 و 2) نقطة ضبط 4-20 مللي أمبير ويضع الصمام عن طريق زيادة أو تقليل خرج الهواء إلى المشغل. توفر إشارة الإدخال الطاقة الكهربائية ونقطة الضبط في وقت واحد. يتم توجيه إشارة 4-20 مللي أمبير إلى الأطراف عبر زوج من الأسلاك الملتوية. تحتوي اللوحة الرئيسية للوحدة على معالج دقيق يقوم باستمرار بتشغيل خوارزمية تحكم رقمية. تنتج هذه الخوارزمية "إشارة قيادة" إلى محول I/P. يتم توصيل مجموعة محول I/P (أو ما قبل المضخم) بضغط الإمداد وتحويل "إشارة القيادة" الإلكترونية إلى "إشارة ضغط" هوائية. إشارة الضغط هذه هي المدخلات إلى مجموعة الترحيل الهوائية. يتم أيضًا توصيل المرحل (أو مضخم الطاقة) بضغط الإمداد ويعمل على تضخيم إشارة الضغط الصغيرة من محول I/P إلى إشارة خرج ضغط أكبر تستخدمها المشغل. يؤدي التغيير في ضغط خرج المرحل إلى المشغل إلى تحريك الصمام. هناك خياران للمرحل. يعمل المرحل منخفض الضغط مع المشغلات التي تتطلب أقل من 3.5 بار (50 رطل لكل بوصة مربعة) من هواء الإمداد. يعمل المرحل عالي الضغط مع المشغلات التي تتطلب من 3.5 إلى 7.0 بار (50 إلى 100 رطل لكل بوصة مربعة) من هواء الإمداد. يتم استشعار موضع الصمام من خلال نظام التغذية الراجعة بدون وصلات. يتم توصيل مستشعر الحركة كهربائيًا بلوحة الأسلاك المطبوعة لتوفير إشارة تغذية راجعة للحركة تستخدم في خوارزمية التحكم. يستمر الصمام في التحرك حتى يتم الوصول إلى الموضع الصحيح.
