نظرة عامة
ماسونيلان 535H (التشطيب غير المتوازن) و 536H (التشطيب المتوازن) هي سلسلة من الأداء العالي،صمامات تحكم الكرة ذات مقعد واحد مصممة لتطبيقات خدمة صعبة في مجموعة واسعة من الصناعات، بما في ذلك النفط والغاز، التكرير، البتروكيماويات، توليد الطاقة، والمعالجة الكيميائية.هذه الصمامات مصممة لتوفير تحكم دقيق وموثوق به للسوائل تحت ظروف ضغط شديدةتم تصميمها لمواجهة التحديات مثل التجويف، ومستويات الضوضاء العالية، والتمثيل، مما يجعلها حل موثوق به للعمليات الحرجة حيث السلامة، والأداء،والعمر الطويل هو الأهم.
| الفئة | الوصف |
|---|---|
| تحديد الموقع | صمامات التحكم بالعالم ذات الأداء العالي ذات مقعد واحد، جزء منسلسلة 53000مصممة لخدمة صعبة (ΔP عالية، الضوضاء، التجويف، المضيئة). |
| تمييز النموذج | 535H (تصفية غير متوازنة):عند انخفاض ضغط معتدل؛ الضغط الكامل للعملية يعمل على القابس → يتطلب محركًا أكبر؛ يوفر إغلاقًا ضيقًا (ANSI IV ، V ، VI).536H (تصفية متوازنة):لخدمة انخفاض الضغط العالي؛ سدادة الموازنة الضغط مع حلقات الختم يقلل من القوى الديناميكية → محرك أقل، واستقرار أكبر، اقتصاد أفضل. |
| معايير الضغط | فئة ASME 600 إلى 4500 |
| الخيارات المادية | الفولاذ الكربوني، الفولاذ المقاوم للصدأ، الفولاذ المسبوب (مواد خاصة مقاومة للتآكل/التآكل متاحة). |
| مكافحة التجويف / تصفية الضوضاء | -التصفيف الموجه بالقفص:يوفر استقرار الشاشة.ميكرو نوتش TM التجميل:تخفيض الضغط متعدد المراحل، يقضي على التجويف، والتآكل، والضوضاء.طلاء المنتشر:مسار التدفق على طراز المتاهة ، يقلل من السرعة والضوضاء ؛ مثالي لخدمة البخار / الغاز. |
| التشغيل | أجهزة التشغيل المضغوطة بالريشة والحجاب الحاجز (التي تعمل بشكل مباشر أو عكسي) ، يمكن تكوينها آمنة من الفشل (فتح الفشل أو إغلاق الفشل) ، وتقليل التركيب المتوازن (536H) بشكل كبير من متطلبات حجم المحرك. |
| التوافق الرقمي | متوافق معأجهزة تحديد المواقع الرقمية لـ Masoneilan SVITM: يوفر التشخيص الذكي، والمعايرة الرقمية، والصيانة التنبؤية، وتكامل DCS / إدارة الأصول. |
| تطبيقات نموذجية | - محطات تخفيض الضغط العالي (على سبيل المثال، إعادة تدوير مضخة تغذية المرجل، مراقبة مياه التغذية).تدفق الاصطفاءمضاد لضغط الكمبيوتر). - خدمة صعبة (الجرافات، والتملأ، والسوائل التآكل، والضوضاء العالية). |
| المزايا الرئيسية | -الموثوقية:تصميم صلب للخدمة القصوى، يقلل من وقت التوقف.أداء التحكم:الاختناق الدقيق، العمل المستقر.التنوع:مجموعة واسعة من التجميلات، المواد، والمحركات.انخفاض تكلفة الملكية:التجميل المتوازن يقلل من تكلفة جهاز التشغيل؛ التجميل المتقدم يطيل عمر الخدمة.مضاد للمستقبل:الاستعداد الرقمي يدعم الصناعة 4.0 وأنظمة إدارة الأصول. |
البناء القويتحتوي صمامات 535H/536H على تصميم جسم صلب وقوي قادر على تحمل الضغوط العالية (ASME Class 600 to 4500) والدرجات الحرارية. تشمل مواد الجسم القياسية الفولاذ الكربوني ،الفولاذ المقاوم للصدأ، والفولاذ اللاسيكي، مع مواد أخرى متاحة لتناسب خدمات تآكل أو تآكل محددة.

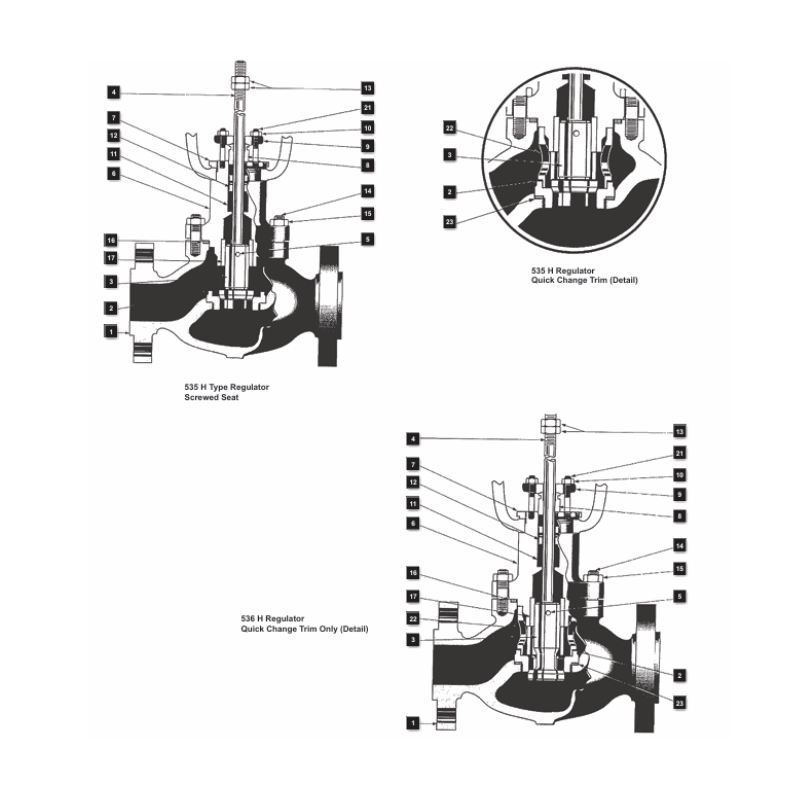

خيارات تصميم التجميل (المميز الأساسي):
535H (تصفية غير متوازنة):يتم اختيار هذا التصميم عادةً لخفض الضغط الأقل حدة. تم تصميم القابس والمقعد لإغلاق ضيق (فئة ANSI IV أو V أو VI).كما يعمل ضغط العملية على الجزء السفلي كله من سدادة، فإنه يخلق قوة صافية صعودية، والتي تتطلب محرك أكبر لتحديد الموقع.
536H (تصفية متوازنة):هذا هو التصميم الرئيسي لتطبيقات انخفاض الضغط العالي. وهو يحتوي على مغلق مغلق وحلقات ختم لتسوية الضغط فوق وأسفل دليل المغلق.هذا التوازن يقلل بشكل كبير من القوى الديناميكية الصافية الصافية التي تعمل على جذع الصمام، مما يسمح باستخدام محرك تشغيل أصغر وأكثر اقتصادية وتوفير مزيد من الاستقرار والتحكم.

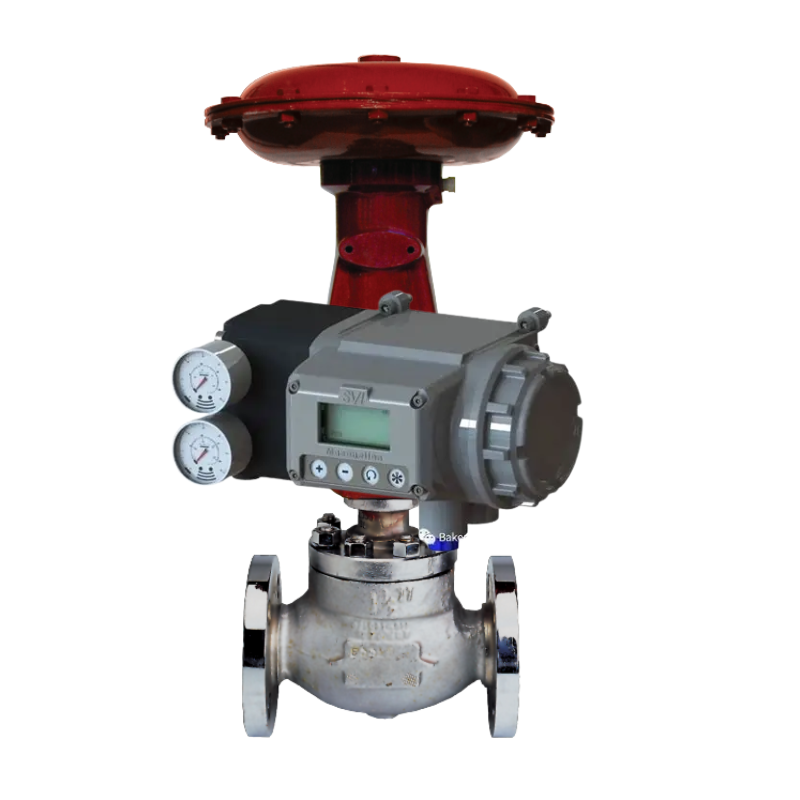

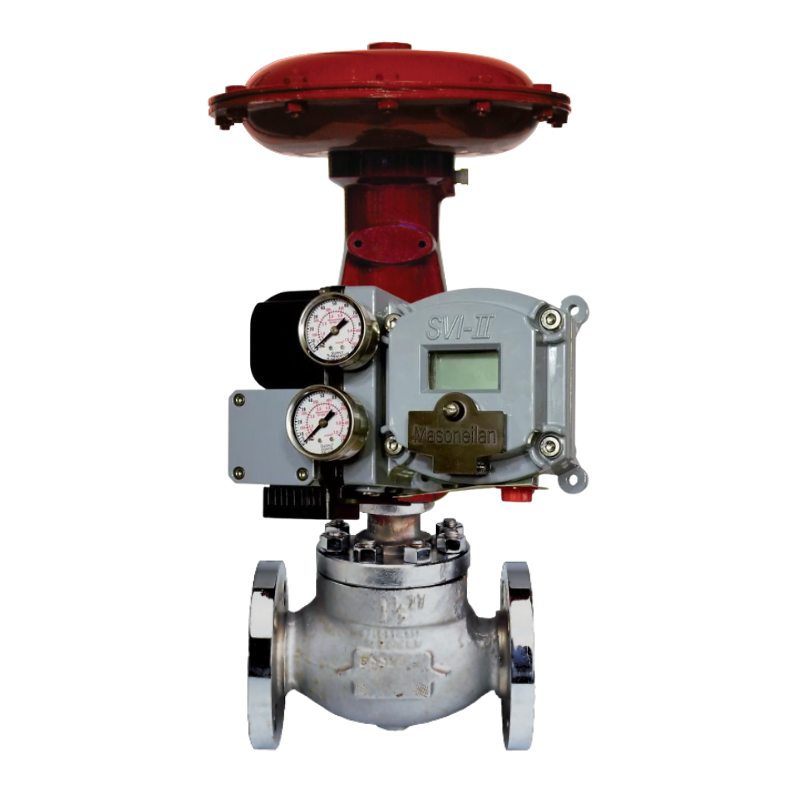

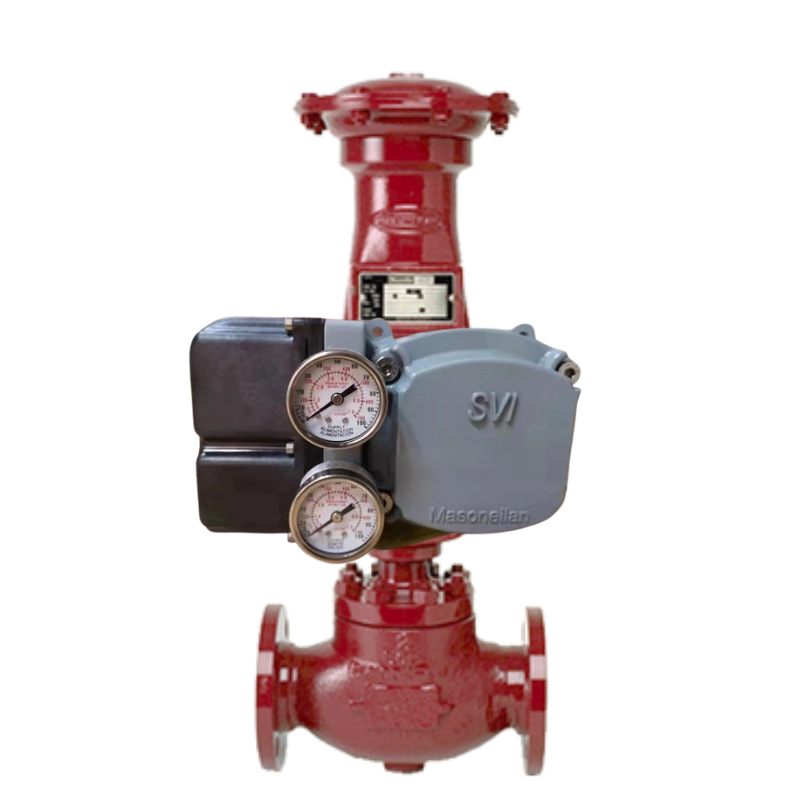

جهاز تحديد المواقع الرقمي جاهزفي حين يتم توفيرها في كثير من الأحيان مع المحركات الهوائية ، فإن تصميم 535H/536H متوافق تمامًا مع أجهزة تحديد المواقع الرقمية SVI من Masoneilan. وهذا يحول الصمام إلى جهاز حقل ذكي ،تمكين التشخيص المتقدم، المعايرة الرقمية، بيانات الصيانة التنبؤية، والتكامل السلس في أنظمة التحكم الرقمية الحديثة (DCS) ومنصات إدارة الأصول.
تحسينات مضادة للتجويف والضوضاء:السبب الرئيسي لاختيار هذه السلسلة من الصمامات هو قدرتها على التعامل مع ظواهر السوائل المدمرة. تقدم Masoneilan مجموعة من الخيارات الاختصاصية لخفض الضغط متعددة المراحل:
التصفيف الموجه بالقفص:الأقفاص القياسية توفر الاستقرار وتوجيه القابس.
ميكرو نوتش TM التجميل:يستخدم العديد من الثقوب الصغيرة والغرف لتحطيم انخفاضات الضغط العالي إلى سلسلة من انخفاضات أصغر، ويتم التحكم بها.والضوضاء المفرطة.
طلاء المنتشر:يحتوي على مسار شبيه بالمتاهة للسائل ، مما يقلل بشكل فعال من السرعة والضوضاء. هذا حل ممتاز لتطبيقات الغاز والبخار حيث يعد الحد من الضوضاء شرطًا حاسمًا.
التشغيل المرن:يمكن تكوين الصمامات بمجموعة متنوعة من أجهزة التشغيل الهوائية ذات الحجاب الرئيسي (التي تعمل بشكل مباشر أو عكسي) لتلبية متطلبات الدفع المحددة والأنماط الآمنة من الفشل (فشل مفتوح أو إغلاق الفشل).التركيب المتوازن لنموذج 536H يقلل بشكل كبير من حجم جهاز التشغيل اللازم لتطبيق معين.
محطات إنزال عالية الضغط:على سبيل المثال، التحكم في مياه التغذية في محطات توليد الكهرباء أو إعادة تدوير مضخة تغذية المرجل (BFPT).
خفض ضغط البخار:خطوط البخار الرئيسية، دورة التوربين
تحكم العملية الحرجة:إمدادات المفاعل، تدفق عمود التقطير، ومكافحة الزيادة في الضاغط.
الخدمة الصعبة:التطبيقات التي تنطوي على التجويف ، والتمثيل ، والسوائل التآكل ، أو مستويات الضوضاء العالية.
موثوقية استثنائية:بنيت لمدى خدمة طويل في البيئات القاسية، تقليل تكاليف الصيانة والوقت غير المخطط له.
أداء التحكم العالي:الاختناق الدقيق والاستقرار عبر نطاق التحكم بأكمله
التنوع:تتيح مجموعة واسعة من التجميلات والمواد والمحركات التخصيص الدقيق للتطبيق.
انخفاض التكلفة الإجمالية للملكيةيقلل التصميم المتوازن للشاشة من تكاليف جهاز التشغيل ، في حين أن تقنية الشاشة المتقدمة تمدد عمر أجزاء الصمام الداخلية من خلال مكافحة التآكل الناجم عن التجويف والتآكل.
تصميم مضاد للمستقبلالتوافق مع أجهزة تحديد المواقع الرقمية وأنظمة إدارة الأصول تدعم مبادرات الصناعة 4.0.
في الختام، ماسونيلان 535H و 536H تمثل تصميم كلاسيكي، ثبت أن تطورت لتدمج التكنولوجيا الحديثة.لا يزالون مقاييس للأداء والمتانة في تطبيقات صمامات التحكم في الخدمة الشديدة، وضمان السلامة والكفاءة والموثوقية في العمليات الصناعية الأكثر أهمية في العالم.
