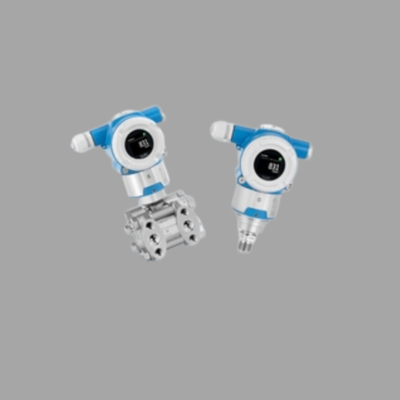

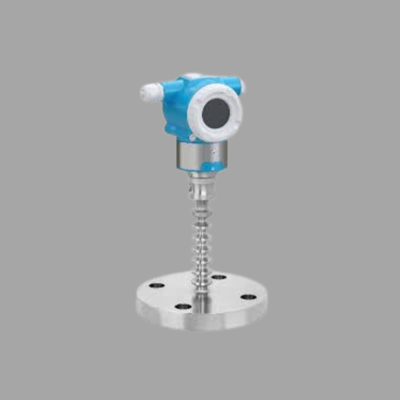

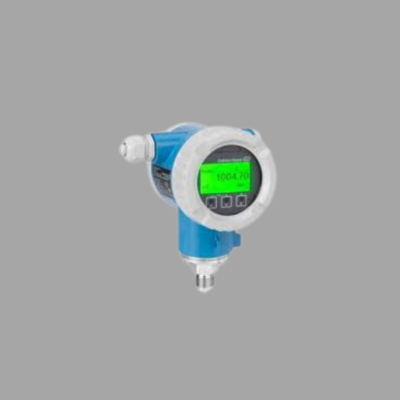

الـEndress+Hauser Cerabar PMP50هو جهاز إرسال ضغط رقمي عالي الأداء مصمم لتطبيقات العمليات المطالبة حيث الدقة الاستثنائية والسلامة القوية والاتصالات الموثوقة هي الأساسية.وهو يمثل خطوة فوق النموذج الأساسي PMP43، وتقدم ميزات متقدمة لمواقع قياس حرجة في مجموعة واسعة من الصناعات، بما في ذلك النفط والغاز والكيماويات والصيدلة وتوليد الطاقة.
في قلب Cerabar PMP50 يكمن Endress+Hauserجهاز استشعار سعة سيراميكي، وتحديداً جهاز الاستشعار "Ceracore". هذه التكنولوجيا الأساسية هي مصدر اسم "Cerabar". يتكون جهاز الاستشعار من جسم قاعدة سيراميكية ثابتة وشريحة سيراميكية رقيقة ومرنة،تشكيل خلية سعة. يعمل ضغط العملية مباشرة على الحجاب الحاجز ، مما يتسبب في انحرافه بدقة. يغير هذا الانحراف السعة بين الحجاب الحاجز والإلكترود الأساسي.الالكترونيات المتكاملة تقيس هذا التغير في السعة بدقة فائقة وتحويله إلى قراءة ضغط رقمية دقيقة للغايةيتم اختيار السيراميك لخصائصه المادية الاستثنائية: صلابة عالية، مقاومة عالية للتآكل والتكسير من الوسائط العدوانية، ومقاومة للتشنج،ضمان الاستقرار على المدى الطويل والحد الأدنى من الانحراف مع مرور الوقت.
الفئة | تفاصيل |
---|---|
لمحة عامة عن المنتج | جهاز إرسال ضغط رقمي عالي الأداء؛ نموذج متقدم فوق PMP43؛ مصمم للتطبيقات الصناعية الحرجة (النفط والغاز والكيماويات والصيدلة والطاقة). |
التكنولوجيا الأساسية ومبدأ القياس | • جهاز استشعار:جهاز استشعار سيركور السيراميكي(حاجز السيراميك + الكهرباء القاعدية) • مبدأ العمل: الضغط ينحرف الحجاب الحاجز → تغيير السعة → إشارة رقمية دقيقة • خصائص السيراميك: صلابة عالية، مقاومة للتآكل/التمزيق، محصنة ضد التشنج، استقرار طويل الأجل مع الحد الأدنى من الانجراف |
الميزات الرئيسية والمزايا | •الدقة والاستقرار: ± 0.1٪ من المدى المعدل ، استقرار طويل الأجل ممتاز •السلامة: معتمد على SIL 2 (IEC 61508/61511) ؛ مناسب لـ SIS (أنظمة الأجهزة الآلية للسلامة) •الإسكان القوي: الصلب المقاوم للصدأ المطاوئ بالكامل، حماية IP66/67 •التشخيص: تقنية ضربات القلب (إخفاق أجهزة الاستشعار / الإلكترونيات ، انسداد خطوط النبضات ، الصيانة التنبؤية) •الاتصالات الرقمية: 4 ′′ 20 مآ هارت v7، بروفيبوس PA، •التكوين: عبر أزرار الضغط المحلية + شاشة LCD ، جهاز الاتصال المحمول ، أو برنامج FieldCare |
التطبيقات والاستخدام الصناعي | •المواد الكيميائية: المفاعلات، أعمدة التقطير •النفط والغاز: مراقبة السلامة في خطوط الأنابيب / المنصات •الصيدلة/التكنولوجيا الحيويةضغط دقيق في العمليات العقيمة •توليد الطاقةمراقبة رأس البخار •عامة: المرشحات والمضخات وقياس مستوى الخزان/الوعاء |
المزايا والملخص | • حل ممتاز ومؤكد للمستقبل لقياسات حرجة • يجمع بين مستشعر السيراميك القوي مع الذكاء الرقمي المتقدم • يقلل من وقت التوقف من خلال التشخيص التنبؤي • يضمن سلامة القياس في العمليات القاسية والحرجة للسلامة • قابلة للتطبيق على الغازات والسوائل والمواد السامة والسكوسية والبخار |
دقة واستقرار استثنائي:يشتهر جهاز PMP50 بدقة عالية ، عادة ما تكون جيدة بنسبة ± 0.1٪ من المدى المعايرة. يضمن الاستقرار المتأصل للمستشعر السيراميكي الحفاظ على هذا الأداء على مدار دورة حياة طويلة ،تقليل الحاجة إلى إعادة معايرة متكررة وتقليل عدم اليقين في القياس إلى الحد الأدنى.
السلامة والموثوقية:هذا جهاز الإرسال غالبا ما يكون معتمدا للاستخدام في تطبيقات السلامة الوظيفية وفقاSIL 2 (مستوى سلامة النزاهة)وفقًا لمعايير IEC 61508 / IEC 61511 ، مما يجعلها مناسبة لأنظمة الأجهزة الأمنية (SIS) حيث يمكنها أداء وظائف أمنية حاسمة مثل حماية الضغط الزائد.يقدم هيكل الفولاذ المقاوم للصدأ المصفح بالكامل حماية عالية من الدخول (IP66/67) ومصمم ليتحمل الظروف البيئية القاسية.
التشخيص المتقدم والمراقبة الذاتية:توفر الإلكترونيات المتكاملة قدرات تشخيص شاملة. يراقب الجهاز بشكل مستمر حالته الخاصة وظروف العملية.يمكن أن يكتشف المشاكل المحتملة مثل فشل وحدة الاستشعار، فشل الإلكترونيات، وحتى حجب خطوط النبض من خلال تشخيص "هارتبيت تكنولوجيا" ، مما يسمح للصيانة التنبؤية ومنع وقت توقف غير مخطط.
الاتصالات الرقمية والتكوين:يدعم PMP50 مخرجات تقليدية قياسية 4... 20 mA مع اتصالات رقمية متزامنةبروتوكول HART (النسخة 7)بالإضافة إلى ذلك، فإنه متاح معPROFIBUS PAومؤسسة فيلدبوسالواجهات الرقمية، مما يجعلها متوافقة تمامًا مع أنظمة التحكم الرقمية الحديثة في العمليات وإدارة الأصول.التكوين بسيط باستخدام أزرار الضغط المحلية والعرض الواضح أو عن طريق جهاز الاتصال المحمول أو برنامج إدارة أصول المصنع مثل Endress+Hauser's FieldCare.
تنوع التطبيقات:تم تصميم PMP50 لقياسضغط القياس (PMP51),الضغط المطلق (PMP55)، ويمكن تكوينها لقياس المستوى في الخزانات والأوعية. وهي تتعامل مع مجموعة واسعة من وسائل الإعلام العملية ، من الغازات النظيفة والماء إلى السوائل عالية اللزوجة أو التآكل أو القطع.كما أن أدائها تجعلها خيارًا ممتازًا لقياس الضغط الدقيق في تطبيقات البخار المتطلبة.
قياس الضغط والمستوى في المفاعلات الكيميائية وأعمدة التقطير.
مراقبة الضغط ذات الصلة بالسلامة في خطوط أنابيب النفط والغاز والمنصات.
تحكم دقيق في الضغط في العمليات الصيدلانية والتكنولوجيا الحيوية.
مراقبة ضغط رأس البخار في محطات الطاقة.
مراقبة المرشحات والضخات
إن جهاز Endress+Hauser Cerabar PMP50 أكثر بكثير من مجرد جهاز قياس الضغط، إنه أداة ميدانية متطورة وذكية.التشخيص المتقدم، ودعم أنظمة الحافلات الرقمية الرئيسية يجعل منه حلًا ممتازًا وقابلًا للمستقبل للمهندسين الذين يحتاجون إلى بيانات عملية موثوقة وآمنة لتطبيقاتهم الأكثر أهمية.هي الأداة المفضلة عندما تكون سلامة القياس غير قابلة للتداول.
