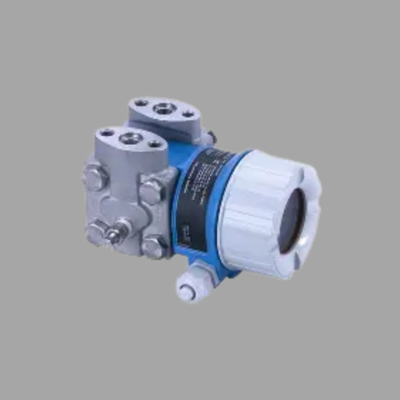

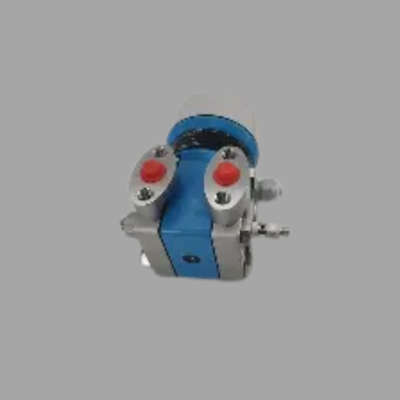

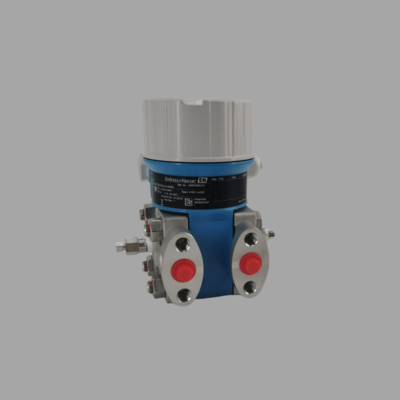

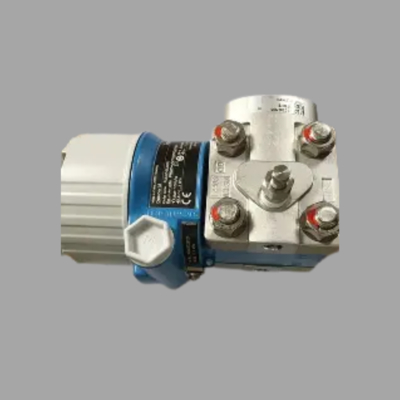

إن Endress+Hauser Cerabar PMD55B هو جهاز إرسال ضغط تفاضلي متطور مصمم لتطبيقات العمليات الحرجة التي تتطلب دقة وموثوقية قياس استثنائية. كجزء من مجموعة أدوات Endress+Hauser المتميزة، يجمع هذا الجهاز بين تقنية الاستشعار المتقدمة والوظائف الذكية لتقديم أداء فائق في البيئات الصناعية الصعبة. تم تصميم PMD55B خصيصًا لقياس فرق الضغط بدقة عبر تطبيقات مختلفة بما في ذلك قياس التدفق، واكتشاف المستوى في الخزانات المغلقة، ومراقبة المرشحات في صناعات مثل النفط والغاز، والمعالجة الكيميائية، وتوليد الطاقة، والتصنيع الدوائي.
في قلب Cerabar PMD55B تكمن تقنية Ceracore sensor technology المثبتة من Endress+Hauser، والتي تتميز بعنصر استشعار من السيليكون أحادي البلورة. يعمل هذا المستشعر المتقدم على مبدأ المقاومة الانضغاطية، حيث تتسبب الإجهادات الناتجة عن الضغط في هيكل بلورة السيليكون في حدوث تغييرات قابلة للقياس في المقاومة الكهربائية. يتكون المستشعر من غشاء سيليكون رقيق ومرن مع مقاييس إجهاد مدمجة مرتبة في تكوين جسر ويتستون. عند تطبيق الضغط التفاضلي عبر الحجاب الحاجز، فإن التشوه الناتج يخلق إشارة خرج كهربائية متناسبة. توفر هذه التقنية دقة استثنائية واستجابة ديناميكية ممتازة وأقل حساسية لدرجة الحرارة. يضمن تجميع المستشعر الملحوم بالكامل والخالي من الزيت الاستقرار على المدى الطويل ويزيل نقاط التسرب المحتملة، مما يجعله مناسبًا للتعامل مع الوسائط العدوانية والحفاظ على سلامة القياس على مدى فترات طويلة.
أداء قياس استثنائي: يوفر PMD55B دقة فائقة، عادةً ما تكون في حدود ±0.04% من النطاق المعاير، مع توفر خيارات لدقة أعلى. يحافظ الجهاز على استقرار وتكرار ممتازين، مع خصائص الانجراف على المدى الطويل أقل من 0.1% من عنوان URL سنويًا. تضمن قدرات معالجة الإشارات المتقدمة قياسات موثوقة حتى في ظل الظروف الصعبة بما في ذلك التغيرات السريعة في الضغط، وتقلبات درجة الحرارة، وخصائص وسائط العملية المتغيرة.
السلامة والشهادات المتقدمة: تم تصميم جهاز الإرسال لتلبية متطلبات السلامة الأكثر صرامة، مع شهادة SIL 2 وفقًا لمعايير IEC 61508/61511. يتميز بتشخيص ذاتي مدمج شامل يراقب باستمرار صحة الجهاز وظروف العملية. يشتمل البناء القوي على علب من الفولاذ المقاوم للصدأ الملحومة وخيارات متعددة للحجاب الحاجز (هاستيلوي، تانتالوم، ذهب) لمقاومة التآكل. يحمل الجهاز شهادات دولية لتطبيقات المناطق الخطرة (ATEX، IECEx، FM) ويلبي توصيات NAMUR لتطبيقات الصناعة.
الوظائف والتشخيصات الذكية: يشتمل PMD55B على تقنية Heartbeat Technology من Endress+Hauser، مما يوفر إمكانات المراقبة والتحقق الذاتية المستمرة. يتضمن ذلك الكشف التلقائي عن أعطال المستشعر، وأعطال الإلكترونيات، والحالات الشاذة في العملية مثل انسداد خطوط النبض أو التسربات. تتيح هذه التقنية استراتيجيات الصيانة التنبؤية، وتقلل من وقت التوقف عن العمل، وتضمن الامتثال لمتطلبات نظام الأجهزة الآمنة دون الحاجة إلى تدخل يدوي.
الاتصال والتكامل المرن: يدعم PMD55B جميع بروتوكولات الاتصال الرقمي الرئيسية بما في ذلك 4...20 mA HART و PROFIBUS PA و Foundation Fieldbus و MODBUS RS485، مما يضمن التكامل السلس في أي بنية أتمتة. يتميز الجهاز بشاشة LCD عالية التباين قابلة للدوران مع قائمة تنقل بديهية ودعم متعدد اللغات. يمكن إجراء التكوين محليًا باستخدام أزرار الضغط المغناطيسية أو عن بُعد عبر أنظمة إدارة الأصول باستخدام ملفات وصف الجهاز (DD) أو EDDL.
القدرات الخاصة بالتطبيقات: يوفر جهاز الإرسال وظائف متخصصة لسيناريوهات التطبيقات المختلفة. لقياس التدفق، فإنه يوفر استخراج الجذر التربيعي ومنحنيات التوصيف القابلة للتخصيص. لتطبيقات المستوى، فإنه يتميز بخوارزميات تعويض الكثافة وتصحيح درجة الحرارة المضمنة. يتعامل الجهاز مع مجموعة واسعة من الضغوط التفاضلية من بضعة مللي بار إلى 400 بار، مع قدرات الضغط الثابت تصل إلى 400 بار ANSI ونطاقات درجات الحرارة من -40 إلى 120 درجة مئوية لدرجة حرارة العملية.
يوفر PMD55B خصائص فنية مثيرة للإعجاب بما في ذلك خطأ الأداء الإجمالي ≤ ±0.15% من النطاق (بما في ذلك تأثيرات درجة الحرارة والضغط الثابت والتبلب) ووقت استجابة قابل للتكوين من 100 مللي ثانية إلى 36 ثانية ونسبة دوران تبلغ 100:1. يحافظ الجهاز على دقة مرجعية تبلغ 0.04% في ظل الظروف المرجعية، مع حماية ممتازة من الضغط الزائد تصل إلى 400% من النطاق المعاير.
| الفئة | التفاصيل |
|---|---|
| الوصف العام | جهاز إرسال ضغط تفاضلي عالي الدقة مصمم لتطبيقات العمليات الحرجة التي تتطلب دقة وموثوقية استثنائية. يستخدم في مراقبة التدفق والمستوى والمرشح عبر صناعات النفط والغاز والمواد الكيميائية والطاقة والأدوية. |
| التكنولوجيا الأساسية | تقنية مستشعر السيليكون Ceracore (مبدأ المقاومة الانضغاطية). غشاء سيليكون أحادي البلورة مع مقاييس إجهاد جسر ويتستون للحصول على خرج كهربائي دقيق يتناسب مع الضغط التفاضلي المطبق. تجميع مستشعر ملحوم بالكامل وخالي من الزيت لتحقيق الاستقرار على المدى الطويل. |
| أداء القياس | - الدقة: ±0.04% من النطاق (خيارات دقة أعلى متاحة) - خطأ الأداء الإجمالي: ≤ ±0.15% (بما في ذلك درجة الحرارة والضغط الثابت والتبلب) - الانجراف على المدى الطويل: <0.1% من URL/year - وقت الاستجابة: 100 مللي ثانية - 36 ثانية (قابلة للتكوين) - نسبة الدوران: 100:1 |
| السلامة والشهادات | - معتمد من SIL 2 (IEC 61508/61511) - التشخيص الذاتي المستمر - غلاف من الفولاذ المقاوم للصدأ قوي مع خيارات مادة الحجاب الحاجز: هاستيلوي، تانتالوم، ذهب - موافقات المناطق الخطرة: ATEX، IECEx، FM - متوافق مع NAMUR |
| الوظائف الذكية | - تقنية Heartbeat (المراقبة والتحقق الذاتي) - الكشف عن أعطال المستشعر/الإلكترونيات والحالات الشاذة في العملية (مثل انسداد خط النبض، التسربات) - دعم الصيانة التنبؤية |
| الاتصال والواجهة | - البروتوكولات: 4...20 mA HART، PROFIBUS PA، Foundation Fieldbus، MODBUS RS485 - شاشة LCD عالية التباين قابلة للدوران مع دعم متعدد اللغات - التكوين المحلي عبر أزرار الضغط المغناطيسية - التكوين عن بعد عبر ملفات DD/EDDL |
| إمكانيات التطبيق | - التدفق: استخراج الجذر التربيعي، منحنيات التوصيف القابلة للتخصيص - المستوى: تعويض الكثافة، تصحيح درجة الحرارة - نطاق الضغط التفاضلي الواسع: بضعة مللي بار حتى 400 بار - الضغط الثابت: حتى 400 بار ANSI - درجة حرارة العملية: -40…+120 درجة مئوية |
| أبرز الميزات الفنية | - الدقة المرجعية: ±0.04% - حماية الضغط الزائد: حتى 400% من النطاق المعاير - تصميم مضغوط وخفيف الوزن للتركيب المرن |
| التركيب والصيانة | - سهولة التركيب مع خيارات التركيب المتعددة - الحد الأدنى من الصيانة بسبب المستشعر الخالي من الزيت والتصميم القوي - التشخيص الذاتي يقلل من الفحوصات اليدوية - تبسيط استكشاف الأخطاء وإصلاحها عبر شاشة التشخيص |
| الخلاصة | يوفر Cerabar PMD55B أفضل قياس للضغط التفاضلي في فئته مع دقة وموثوقية وسلامة فائقة. إن تصميم المستشعر القوي والتشخيصات المتقدمة ومرونة الاتصال تجعله مثاليًا لتطبيقات العمليات الحرجة، مما يضمن الأداء الأمثل وسلامة المصنع وتقليل تكاليف الملكية. |
تم تصميم PMD55B لسهولة التركيب والحد الأدنى من الصيانة، ويتميز بتصميم مضغوط وخفيف الوزن مع خيارات تركيب مرنة. تقلل إمكانات التشخيص والتحقق الذاتي المستمرة بشكل كبير من متطلبات الصيانة مع ضمان موثوقية القياس المستمرة. عندما تكون الخدمة مطلوبة، تعمل الواجهة البديهية ومعلومات التشخيص الشاملة على تبسيط استكشاف الأخطاء وإصلاحها وتقليل وقت التوقف عن العمل.
يمثل Endress+Hauser Cerabar PMD55B ذروة تكنولوجيا قياس الضغط التفاضلي، حيث يجمع بين الدقة التي لا مثيل لها مع البناء القوي والوظائف الذكية. إن تقنية المستشعر المتقدمة وميزات السلامة الشاملة وقدرات التشخيص المتطورة تجعله الخيار الأمثل لتطبيقات العمليات الأكثر تطلبًا حيث تكون موثوقية القياس وسلامة المصنع أمرًا بالغ الأهمية. سواء تم استخدامه في أنظمة الأجهزة الآمنة أو تطبيقات نقل الحراسة أو حلقات التحكم في العمليات الحرجة، فإن PMD55B يوفر أداءً استثنائيًا يساعد على تحسين العمليات وضمان السلامة التشغيلية وتعظيم توافر المصنع مع تقليل إجمالي تكلفة الملكية من خلال متطلبات الصيانة الدنيا والاستقرار على المدى الطويل.
