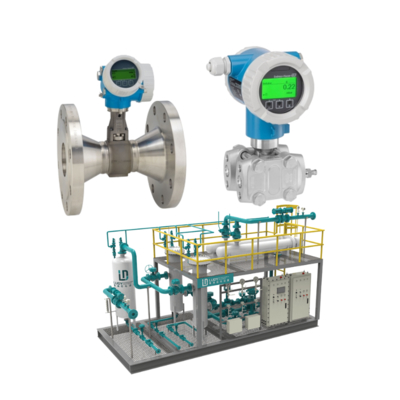

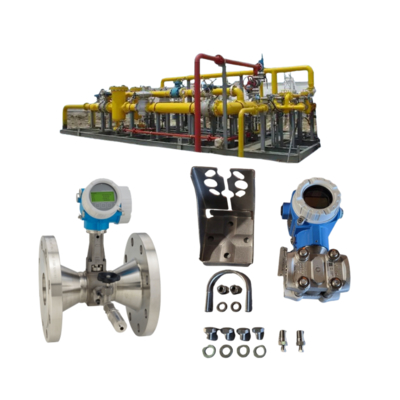

محطة تخفيض الضغط ودرجة الحرارة مجهزة بمقياس تدفق دوامي من نوع Endress+Hauser Deltabar Proline Prowirl R200 ومرسل ضغط PMD75B.

1
MOQ
1095$-1795$
السعر
محطة تخفيض الضغط ودرجة الحرارة مجهزة بمقياس تدفق دوامي من نوع Endress+Hauser Deltabar Proline Prowirl R200 ومرسل ضغط PMD75B.
ميزات صالة عرض منتوج وصف طلب عرض أسعار
ميزات
مواصفات
Leakage Rating: ANSI Class IV-VI
Mounting: Flanges, Threads, Various Antennae
Rated Temperature: -40~200℃
Display Type: LCD Or LED Display
Temperature Accuracy: ±0.5 OC
Test Hole: 4 Holes
Housing Material: Aluminum, Stainless Steel
Power Consumption: ≤8W
إبراز:

محطة تخفيض الضغط ودرجة الحرارة مع مقياس التدفق الدوامي,مرسل ضغط صناعي مع PMD75B,مقياس تدفق Endress+Hauser Deltabar Proline

,

Industrial pressure transmitter with PMD75B

,

Endress+Hauser Deltabar Proline flowmeter

معلومات اساسية
Place of Origin: Shanghai
اسم العلامة التجارية: Endress+Hauser
إصدار الشهادات: QC
Model Number: Cerabar PMD 75B
شروط الدفع والشحن
Packaging Details: Wooden Box/Carton Box
Delivery Time: 8 Weeks
Payment Terms: EXW
Supply Ability: 300PCS/Month
منتوج وصف

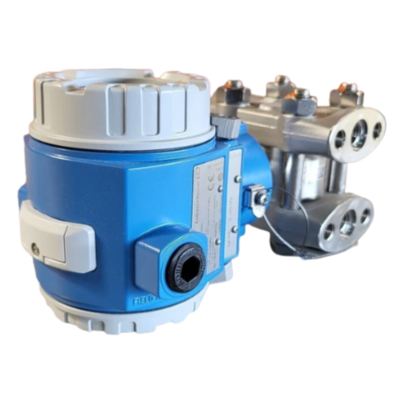

Endress+Hauser Cerabar PMD75: جهاز إرسال الضغط التفاضلي عالي الأداء

الـEndress+Hauser Cerabar PMD75هو جهاز إرسال ضغط تفاضلي متميز مصمم للتطبيقات الحرجة التي تتطلب دقة استثنائية وموثوقية ووظائف متقدمة. إنه جزء من سلسلة Cerabar من Endress+Hauser، والتي تشتهر بحلول قياس الضغط والمستوى القوية. تم تصميم PMD75 للتعامل مع العمليات الصناعية الصعبة في قطاعات مثل النفط والغاز والمعالجة الكيميائية وتوليد الطاقة والأدوية، حيث يكون قياس الضغط التفاضلي الدقيق ضروريًا للسلامة والكفاءة والامتثال.

التكنولوجيا الأساسية ومبدأ القياس

يستخدم PMD75 مستشعرًا مقاومًا للضغط يعتمد على السيليكون(يشار إليه غالبًا باسم مستشعر "Ceracore") لقياس الضغط التفاضلي عالي الدقة. يعمل هذا المستشعر على مبدأ المقاومة الانضغاطية، حيث يؤدي الإجهاد الناجم عن الضغط على غشاء بلوري من السيليكون إلى تغيير مقاومته الكهربائية. يشكل الغشاء جزءًا من دائرة جسر Wheatstone، والتي تحول الإجهاد الميكانيكي إلى إشارة كهربائية تتناسب مع الضغط المطبق. تضمن هذه التكنولوجيا الحد الأدنى من الانحراف، والاستقرار الممتاز على المدى الطويل، ومقاومة ظروف العمل القاسية. يتم عزل المستشعر عن وسائط العملية بواسطة أغشية معدنية ملحومة (مثل Hastelloy أو التنتالوم أو الخيارات المطلية بالذهب)، مما يجعله مناسبًا للتطبيقات المسببة للتآكل أو الكاشطة أو عالية النقاء.

الفئة التفاصيل
اسم المنتج Endress+Hauser Cerabar PMD75
النوع جهاز إرسال الضغط التفاضلي عالي الأداء
التكنولوجيا الأساسية مستشعر "Ceracore" مقاوم للضغط يعتمد على السيليكون مع جسر Wheatstone؛ أغشية معدنية ملحومة (Hastelloy، التنتالوم، خيارات مطلية بالذهب)
مبدأ القياس تأثير المقاومة الانضغاطية - يغير الإجهاد على غشاء السيليكون المقاومة الكهربائية، ويتحول إلى إشارة كهربائية متناسبة
الدقة تصل إلى ±0.04% من النطاق المعاير
الاستقرار إمكانية التكرار العالية، والحد الأدنى من الانحراف، والاستقرار على المدى الطويل
شهادات السلامة SIL 2 (IEC 61508/61511)، ATEX، IECEx، FM، متوافق مع NAMUR
التشخيص تقنية Heartbeat (المراقبة الذاتية المستمرة، والصيانة التنبؤية، واكتشاف الانحراف، وتعطل الإلكترونيات، وانسداد خط النبض)
بروتوكولات الاتصال 4–20 mA HART، PROFIBUS PA، FOUNDATION Fieldbus، Modbus RS485
واجهة المستخدم شاشة LCD دوارة، وأزرار ضغط مغناطيسية، وتكوين محلي/عن بعد بديهي
التصميم والمواد غلاف من الفولاذ المقاوم للصدأ، ومواد مقاومة للتآكل، وأغشية متدفقة متوفرة، وخيارات الختم عن بعد
ظروف التشغيل درجة حرارة العملية: -40 إلى 120 درجة مئوية؛ الضغط الثابت: حتى 400 بار
وظائف خاصة بالتطبيق - قياس التدفق: استخراج الجذر التربيعي (مثل ألواح الفتحات، Venturi) - قياس المستوى: هيدروستاتيكي مع تعويض الكثافة - مراقبة المرشح/المضخة: الضغط التفاضلي عبر المرشحات والمبادلات والمضخات
نسبة التخفيض 100:1
التطبيقات قياس التدفق، واكتشاف مستوى الخزان المغلق، وقياس الواجهة، ومراقبة المرشح/المضخة، ونقل الحراسة، وحلقات السلامة
المزايا الرئيسية دقة عالية، سلامة SIL، تشخيصات متقدمة، تصميم قوي، تكامل متعدد الاستخدامات، تقليل الصيانة
الخلاصة جهاز إرسال ضغط تفاضلي متميز يوفر دقة وسلامة وتشخيصات ومتانة من الدرجة الأولى للتطبيقات الصناعية الحرجة.
الميزات والمزايا الرئيسية
  1. الدقة العالية والاستقرار:
    يوفر PMD75 دقة تصل إلى±0.04%من النطاق المعاير، مع إمكانية تكرار استثنائية واستقرار على المدى الطويل. تعمل خوارزميات معالجة الإشارات المتقدمة على تعويض تأثيرات درجة الحرارة والضغط الثابت، مما يضمن قياسات موثوقة حتى في ظروف العملية المتقلبة.

  2. السلامة والشهادات:
    تم اعتماد جهاز الإرسال لـSIL 2 (مستوى سلامة السلامة)وفقًا لمعايير IEC 61508/61511، مما يجعله مناسبًا لأنظمة الأجهزة الآمنة (SIS). كما أنه يحمل شهادات دولية للمناطق الخطرة (ATEX، IECEx، FM) ويتوافق مع توصيات NAMUR.

  3. التشخيصات المتقدمة وتقنية Heartbeat:
    يتميز PMD75 بـتقنية Heartbeatمن Endress+Hauser، والتي تتيح المراقبة الذاتية المستمرة والصيانة التنبؤية. يكتشف مشكلات مثل انحراف المستشعر، وأعطال الإلكترونيات، وانسداد خطوط النبض، وشذوذات العملية، مما يقلل من وقت التوقف ويضمن السلامة التشغيلية.

  4. الاتصال الرقمي والتكامل:
    يدعم الجهاز بروتوكولات اتصال متعددة، بما في ذلك4–20 mA HART، PROFIBUS PA، FOUNDATION Fieldbus، و Modbus RS485، مما يسمح بالتكامل السلس في أنظمة التحكم الحديثة. تعمل واجهته البديهية مع شاشة LCD دوارة وأزرار ضغط مغناطيسية على تبسيط التكوين المحلي.

  5. تصميم قوي ومرونة:
    تم تصميم PMD75 بهيكل من الفولاذ المقاوم للصدأ ومواد مقاومة للتآكل، ويعمل في درجات حرارة قصوى (-40 إلى 120 درجة مئوية) ويتعامل مع الضغوط الثابتة العالية (حتى 400 بار). يتوفر بأغشية متدفقة للوسائط اللزجة أو المسدودة ويوفر خيارات للأختام عن بعد للتطبيقات ذات درجة الحرارة العالية.

  6. القدرات الخاصة بالتطبيق:
    يتضمن جهاز الإرسال وظائف مدمجة لحساب التدفق (مثل استخراج الجذر التربيعي لألواح الفتحات)، وقياس المستوى مع تعويض الكثافة، ومراقبة المرشح. تضمن نسبة التخفيض الواسعة (100:1) تعدد الاستخدامات عبر نطاقات العمليات المختلفة.

التطبيقات
  • قياس التدفق: الضغط التفاضلي عبر ألواح الفتحات أو أنابيب venturi أو فوهات التدفق.

  • قياس المستوى: اكتشاف المستوى الهيدروستاتيكي في الخزانات المغلقة، بما في ذلك قياس مستوى الواجهة.

  • مراقبة المرشح والمضخة: مراقبة انخفاض الضغط عبر المرشحات والمبادلات الحرارية والمضخات.

  • العمليات الحرجة: أنظمة السلامة، ونقل الحراسة، وحلقات التحكم عالية الدقة.

الخلاصة

يعد Cerabar PMD75 جهاز إرسال ضغط تفاضلي من الدرجة الأولى يجمع بين أحدث تقنيات المستشعرات والبناء القوي والميزات الذكية لتلبية احتياجات التطبيقات الصناعية الأكثر تطلبًا. إن دقته العالية وشهادات السلامة والتشخيصات المتقدمة تجعله مثاليًا لضمان موثوقية العملية وسلامتها وكفاءتها. سواء تم استخدامه في البيئات الخطرة أو أنظمة الضغط العالي أو حلقات السلامة الحرجة، فإن PMD75 يوفر أداءً لا مثيل له ويقلل التكلفة الإجمالية للملكية من خلال الحد الأدنى من الصيانة والاستقرار على المدى الطويل.
