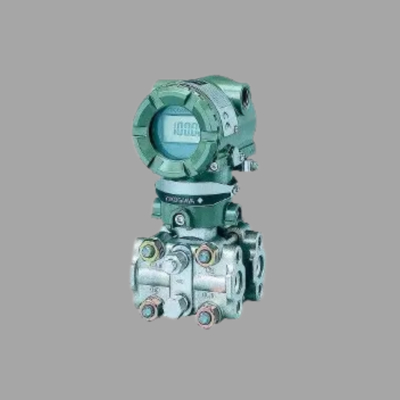

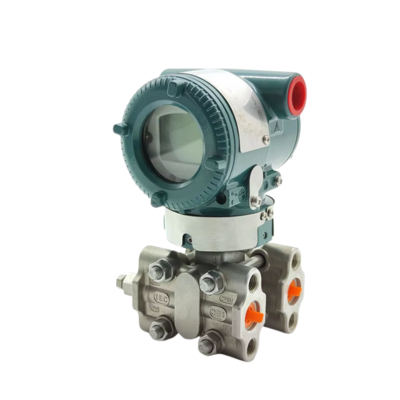

يوكوجاوا EJX120A يمثل قمة الهندسة في مجال قياس الضغط الصناعي.EJX120A هو عالية الأداء، ناقل ضغط تفاضلي مبني على المعالجات الدقيقة مصمم لتقديم دقة استثنائية، موثوقية ثابتة، واستقرار طويل الأجل في بيئات العملية الأكثر تحديا.إنها الأداة المفضلة للتطبيقات الحرجة في جميع الصناعات مثل النفط والغاز، البتروكيماويات، توليد الطاقة، والمعالجة الكيميائية، حيث قياس الضغط الدقيق هو أمر بالغ الأهمية للسلامة والكفاءة وجودة المنتج.
في قلب EJX120A تكمن تكنولوجيا مستشعر الرنين السيليكونية الخاصة بـ Yokogawa. هذا المستشعر المتطور هو تقدم كبير على مستشعرات قياس التوتر التقليدية أو المستشعرات السعة.ويتكون المستشعر من رقاقة السيليكون البلورية الواحدة حيث يتم تحفيز اثنين من الموجات ذات الشكل H على ترددها الطبيعيعندما يتم تطبيق ضغط التفاضل على جهاز الاستشعار، فإنه يسبب تغيير التوتر، والذي بدوره يغير تردد الرنين للموجات.يكتشف المعالج الصغير هذا الفرق في التردد ويحوله إلى صوت مستقر للغاية، دقيقة 4 إلى 20 mA إشارة خروج DC أو إشارة رقمية عن طريق بروتوكولات مثل هارت®، FOUNDATIONTM Fieldbus، أو دماغ.
| الفئة | تفاصيل |
|---|---|
| اسم المنتج | موصل الضغط التفاضلي Yokogawa EJX120A |
| السلسلة | سلسلة EJA-E / EJX (السفينة الرائدة) |
| النوع | ناقل ضغط تفاضلي عالي الأداء، يعتمد على المعالجات الدقيقة |
| تكنولوجيا الأساس | مستشعر رنين السيليكون أحادي الكريستال (مستشعرات رنين H مزدوجة) |
| إشارات الخروج | 4 ′′20 mA DC، HART®، FOUNDATIONTM Fieldbus، BRAIN |
| الدقة | ±0.04٪ من المدى المعدل |
| الاستقرار على المدى الطويل | ±0.25٪ من URL على مدى 10 سنوات |
| مقاومة الضوضاء / الاضطرابات | مقاومة عالية للهزات وتقلبات درجة الحرارة وتغيرات الضغط الثابت |
| القدرة على الوصول | ما يصل إلى 200: 1 نسبة التحول |
| التشخيص | التشخيص الذاتي المتقدم (حجب خط النبضات، فشل المستشعر، أخطاء الإلكترونيات) |
| البناء / الإسكان | شفرة من الفولاذ المقاوم للصدأ المقاومة للصدأ؛ غطاء من الألومنيوم أو الفولاذ المقاوم للصدأ |
| المدى الطويل | مقاومة للتآكل ، قوة تأثير ميكانيكية عالية |
| الامتثال للسلامة | SIL 2/3 (IEC 61508 / 61511) للأنظمة الآلية للسلامة |
| واجهة المستخدم | التكوين المحلي عن طريق المفتاح المغناطيسي أو جهاز الاتصال HART (لا حاجة لفتح الغطاء) |
| بروتوكولات الاتصال | (هارت) ، (فاونديشن) ، (فيلدبوس) ، (براين) |
| الحماية | تصميم مقاوم للأجواء والانفجارات |
| خصائص التشغيل | تعديل الصفر السهل وتكوين المعلمات وإعداد النطاق |
| التطبيقات | التدفق (عن طريق لوحات فتحات، أنابيب فنتوري، فوهات) ؛ المستوى (رصد الخزان/الوعاء) ؛ الضغط (الضغط المطلق/المقياس في خطوط الأنابيب والمعدات) |
| الصناعات | النفط والغاز، البتروكيماويات، المعالجة الكيميائية، توليد الطاقة |
| الفوائد | تقليل الصيانة، انخفاض التكلفة الإجمالية للملكية، زيادة كفاءة العملية، تحسين السلامة |
| مزايا خاصة | دقة عالية، موثوقية طويلة الأجل، تنوع واسع التطبيقات، تشخيص ذكي |
هذه التكنولوجيا المترددة هي مصدر مزايا EJX120A الشهيرة:
دقة لا مثيل لهاوهو يحقق دقة ملحوظة تصل إلى ± 0.04٪ من المدى المعدل ، مما يضمن أن يتم الكشف عن أصغر التغيرات في ضغط العملية وإبلاغها.
استقرار ممتازيتم تقليل الانجراف على المدى الطويل إلى ± 0.25٪ من URL كل 10 سنوات ، مما يقلل بشكل كبير من الحاجة إلى إعادة معايرة وصيانة متكررة ، مما يقلل من إجمالي تكلفة الملكية.
مقاومة عالية للضوضاءطريقة الكشف القائمة على التردد مقاومة بطبيعتها للهزات وتقلبات درجة الحرارة وتغيرات الضغط الثابت،ضمان إشارة موثوقة في البيئات الصناعية ذات الضوضاء الكهربائية.
تم بناء EJX120A لتستمر. بنيتها الصلبة تشمل شراع الفولاذ المقاوم للصدأتوفير حماية متفوقة ضد التآكل والتأثير الميكانيكييمتثل جهاز الإرسال لمعايير السلامة والجودة الدولية الصارمة، بما في ذلك شهادة SIL 2/3 (مستوى سلامة النزاهة) للاستخدام في الأنظمة الآلية للسلامة (SIS).
تشمل الخصائص التشغيلية الرئيسية:
نطاق واسع:وهو يوفر نسبة انخفاض واسعة (حتى 200: 1) ، مما يسمح لمرسل واحد بتغطية مجموعة واسعة من الضغوطات ، مما يسهل إدارة المخزون.
التشخيص المتقدمتتبع التشخيص الذاتي المدمج بصورة مستمرة حالة جهاز الإرسال، للكشف عن مشاكل مثل انسداد خطوط النبضات أو فشل المستشعر أو الأخطاء الإلكترونية، مما يتيح الصيانة التنبؤية.
واجهة سهلة الاستخدام:التكوين المحلي بسيط من خلال المفتاح المغناطيسي المتكامل أو ناقل HART، مما يسمح بتعديل الصفر بسهولة،وتكوين المعلمات دون فتح حجرة الإلكترونيات، وبالتالي الحفاظ على وحدة مقاومة للأجواء والنزاهة ضد الانفجار.
التواصل المرن:دعم البروتوكولات الرقمية الرئيسية لقطارات الميدان يضمن التكامل السلس في كل من أنظمة التحكم في المصانع الجديدة والقائمة.
EJX120A متعددة الاستخدامات بشكل استثنائي وهو مناسب بشكل مثالي:
قياس التدفق:قياس دقة التدفق عن طريق الكشف عن ضغط التفاضل عبر العناصر الأساسية مثل لوحات الفتحات، أنابيب فنتوري، ومفاضلات التدفق.
قياس المستوى:مراقبة دقيقة لمستوى السوائل في الخزانات والأوعية تحت مجموعة واسعة من الضغوط والدرجات الحرارية.
قياس الضغط:قياس الضغط المطلق والضغط المقياس في الأنابيب والمعدات
باختصار، جهاز يوكوجاوا EJX120A لنقل الضغط التفاضلي هو أكثر من مجرد جهاز قياس، إنه مكون حاسم للأتمتة الصناعية الحديثة. مزيج من الدقة العليا،الموثوقية الأسطورية، والخصائص الذكية تجعلها أداة لا غنى عنها للمهندسين الذين يسعون إلى تحسين عملياتهم، وتعزيز سلامة المصانع، وتحقيق التميز التشغيلي المتفوق.
