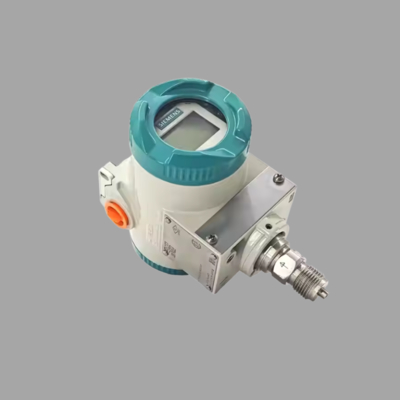

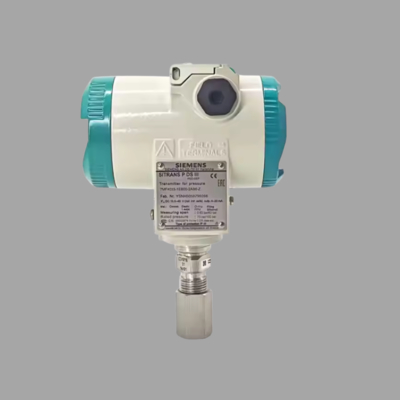

Siemens SITRANS P320 (7MF0300): جهاز إرسال ضغط مطلق مضغوط وذكي
تمثل سلسلة Siemens SITRANS P320، مع الطراز 7MF0300 الذي يشير إلى متغير معين ضمن هذه العائلة، حلاً حديثًا ومضغوطًا وقادرًا للغاية لقياس الضغط المطلق في مجموعة واسعة من العمليات الصناعية. تم تصميم هذا المرسل مع وضع البساطة والموثوقية والذكاء في جوهره، وهو مصمم لتقديم قياسات دقيقة ومستقرة في التطبيقات التي تتراوح من التصنيع الكيميائي والصيدلاني إلى الأغذية والمشروبات ومعالجة المياه وأنظمة التدفئة والتهوية وتكييف الهواء. يجسد الطراز 7MF0300 التزام Siemens بتوفير أجهزة متعددة الاستخدامات سهلة التركيب والتهيئة والصيانة، وبالتالي تقليل التكلفة الإجمالية للملكية.
التكنولوجيا الأساسية ومبدأ القياس
يستخدم SITRANS P320 أحدث ما توصلت إليه التكنولوجيا في مجال مستشعر السيليكون المقاوم للضغط. تُعرف تقنية المستشعر هذه بنسبة الإشارة إلى الضوضاء العالية والاستجابة الديناميكية الممتازة. عندما يتم تطبيق الضغط على غشاء السيليكون، تتغير مقاومته الكهربائية بشكل متناسب بسبب تأثير المقاومة الانفعالية. يتم اكتشاف هذا التغيير الدقيق بواسطة المعالج الدقيق المدمج، والذي يعالج الإشارة، ويطبق تصحيحات متطورة لدرجة الحرارة والخطية، ويحولها إلى خرج موحد. يقيس 7MF0300، كجهاز إرسال ضغط مطلق، الضغط بالنسبة إلى فراغ مثالي (مرجع ضغط صفري)، مما يجعله مثاليًا للتطبيقات التي يجب فيها مراقبة الضغط بشكل مستقل عن التغيرات الجوية.
| الفئة | التفاصيل |
|---|---|
| اسم المنتج | جهاز إرسال الضغط المطلق Siemens SITRANS P320 |
| متغير الطراز | 7MF0300 |
| السلسلة | SITRANS P320 |
| النوع | جهاز إرسال ضغط مطلق مضغوط وذكي |
| مبدأ القياس | مستشعر سيليكون مقاوم للضغط (يقيس الضغط بالنسبة إلى مرجع الفراغ) |
| الدقة | تصل إلى ±0.25% من النطاق |
| الاستقرار | استقرار ممتاز على المدى الطويل؛ انحراف ضئيل، وتقليل الحاجة إلى إعادة المعايرة |
| وقت الاستجابة | سريع، مناسب للعمليات الديناميكية |
| إشارة الخرج | 4–20 مللي أمبير مع HART® (إشارة رقمية متراكبة) |
| الإلكترونيات | معالجة الإشارات المستندة إلى المعالج الدقيق مع تصحيحات درجة الحرارة والخطية |
| واجهة المستخدم | شاشة LCD كبيرة بإضاءة خلفية، واجهة مستخدم محلية (LUI) بثلاثة أزرار سهلة الاستخدام |
| تسجيل البيانات | مسجل بيانات مدمج (حتى 65000 قيمة مع طوابع زمنية) |
| الاتصال | بروتوكول HART، يدعم كل من البنى التحتية التناظرية وإدارة الأصول الرقمية |
| البناء / المواد | وصلات عملية من الفولاذ المقاوم للصدأ؛ غلاف خفيف الوزن ومتين |
| تصنيفات الحماية | IP65، IP66، IP67 (حسب التكوين) |
| المقاومة البيئية | مقاوم للرطوبة والغبار والظروف الجوية المسببة للتآكل |
| الامتثال للسلامة | SIL 2 (IEC 61508) |
| اعتمادات المناطق الخطرة | ATEX، IECEx (الاستخدام في الأجواء المتفجرة) |
| التطبيقات | قياس الضغط في الأوعية / خطوط الأنابيب، مستوى السائل في الخزانات، مراقبة المرشح / المضخة، اختبار التسرب |
| الصناعات | الكيميائية، الصيدلانية، الأغذية والمشروبات، معالجة المياه، التدفئة والتهوية وتكييف الهواء |
| المزايا | تصميم مضغوط، سهولة التركيب والتهيئة، التشخيص المتكامل، تقليل التكلفة الإجمالية للملكية |
| المزايا الخاصة | تسجيل البيانات المدمج، واجهة سهلة الاستخدام، اتصال مرن، حماية بيئية قوية |
توفر حزمة المستشعر والإلكترونيات المتقدمة هذه العديد من المزايا الرئيسية للأداء:
دقة عالية: يحقق الجهاز دقة رائعة، عادةً ما تصل إلى ±0.25% من النطاق المحدد، مما يضمن بيانات موثوقة للتحكم في العمليات والمراقبة.
استقرار ممتاز: يقلل تصميم المستشعر القوي وخوارزميات معالجة الإشارات المتقدمة من الانحراف على المدى الطويل، مما يضمن أداءً ثابتًا على مدى فترات طويلة ويقلل الحاجة إلى إعادة المعايرة المتكررة.
وقت استجابة سريع: يسمح التصميم المتأصل للمستشعر بالتفاعل بسرعة كبيرة مع التغيرات في ضغط العملية، وهو أمر بالغ الأهمية للعمليات الديناميكية التي تتطلب تحكمًا دقيقًا.
ميزات التصميم والوظائف
يتم وضع SITRANS P320 (7MF0300) في غلاف مضغوط وخفيف الوزن ولكنه متين مصمم لسهولة التعامل والتركيب. تؤكد فلسفة تصميمه على سهولة الاستخدام دون المساس بالمتانة أو الأداء.
تشمل الميزات الرئيسية:
واجهة مستخدم سهلة الاستخدام: تم تجهيز جهاز الإرسال بشاشة LCD كبيرة وواضحة بإضاءة خلفية وواجهة مستخدم محلية (LUI) بسيطة وسهلة الاستخدام بثلاثة أزرار. يتيح ذلك سهولة التكوين والتشخيص واستكشاف الأخطاء وإصلاحها في الموقع دون الحاجة إلى أي أدوات أو أجهزة خارجية.
تسجيل البيانات المتكامل: ميزة بارزة هي وظيفة مسجل البيانات المدمجة. يمكنها تسجيل ما يصل إلى 65000 قيمة قياس مع الطوابع الزمنية، وهو أمر لا يقدر بثمن لتحسين العمليات واستكشاف المشكلات المتقطعة وتوفير الوثائق لأغراض ضمان الجودة.
اتصال مرن: يدعم جهاز الإرسال بروتوكول HART (4...20 مللي أمبير مع إشارة رقمية متراكبة)، مما يضمن التكامل السلس في كل من البنى التحتية للأسلاك التناظرية الحالية وأنظمة إدارة الأصول الرقمية الحديثة. يتيح ذلك التكوين والمراقبة عن بُعد باستخدام أجهزة الاتصال المحمولة أو برنامج نظام التحكم.
بناء قوي: بفضل وصلة عملية من الفولاذ المقاوم للصدأ عالية الجودة وغلاف يوفر درجات حماية IP65 أو IP66 أو IP67، تم تصميم جهاز الإرسال لتحمل البيئات الصناعية القاسية، بما في ذلك التعرض للرطوبة والغبار والظروف الجوية المسببة للتآكل.
السلامة والشهادة: تم تصميم SITRANS P320 واعتماده وفقًا للمعايير الدولية للسلامة (SIL 2 وفقًا لـ IEC 61508) وللاستخدام في الأجواء التي يحتمل أن تكون متفجرة (ATEX، IECEx).
التطبيقات
جهاز إرسال الضغط المطلق Siemens SITRANS P320 7MF0300 متعدد الاستخدامات بشكل استثنائي. تشمل تطبيقاته الشائعة:
قياس الضغط في الأوعية المغلقة: مراقبة والتحكم في الضغط في الخزانات والمفاعلات وخطوط الأنابيب.
قياس مستوى السائل: حساب مستوى السوائل في الخزانات غير المضغوطة أو المغلقة في ظل ظروف عملية مختلفة.
مراقبة المرشح: الإشارة إلى حالة انسداد المرشحات والمضخات عن طريق قياس انخفاض الضغط عبرها.
اختبار التسرب: توفير قياسات دقيقة للضغط المطلق لاختبار سلامة الأنظمة المختومة.
باختصار، فإن Siemens SITRANS P320 (7MF0300) هو جهاز إرسال ضغط مطلق ذكي ومضغوط وموثوق به للغاية يجمع بين تقنية المستشعر المتقدمة والتصميم الذي يركز على المستخدم. مزيجه من الدقة وقدرات التشخيص مثل تسجيل البيانات والاتصال المرن يجعله خيارًا متفوقًا ومثبتًا للمستقبل لمجموعة واسعة من مهام قياس الضغط الصناعية.
