تمثل سلسلة إيمرسون مايكرو موشن 1700 و 2700 تطورًا كبيرًا في تصميم عدادات تدفق كوريوليس، حيث تقدم حلاً مدمجًا وصغير الحجم لمجموعة واسعة من تطبيقات العمليات. على عكس الأنظمة التقليدية المكونة من قطعتين مع مستشعر ومرسل منفصلين، تجمع هذه النماذج بين العنصرين في وحدة واحدة متماسكة. يؤدي هذا التكامل إلى تبسيط التثبيت وتقليل نقاط التسرب المحتملة وتعزيز المتانة العامة للنظام. تم تصميم هذه المرسلات للأغراض العامة والمهام الصحية/الصحية، وهي بمثابة أدوات عمل في صناعات مثل المعالجة الكيميائية والأغذية والمشروبات والأدوية وعلوم الحياة، حيث غالبًا ما تكون المساحة متميزة وتكون القياس الموثوق والدقيق لتدفق الكتلة والكثافة ودرجة الحرارة أمرًا بالغ الأهمية لكفاءة العملية وجودة المنتج.
| الفئة | التفاصيل |
|---|---|
| نظرة عامة على المنتج | مرسلات إيمرسون مايكرو موشن 1700 و 2700 هي حلول قياس تدفق وكثافة كوريوليس مدمجة وصغيرة الحجم. تجمع بين المستشعر والمرسل في وحدة واحدة، مما يقلل من تعقيد التثبيت ويعزز المتانة. مصممة للتطبيقات العامة والصحية/الصحية. |
| مبدأ القياس | يعتمد على تأثير كوريوليس: يتدفق سائل العملية عبر أنبوب مهتز، مما يولد قوى كوريوليس التي تسبب تحولًا في الطور يمكن قياسه يتناسب مع تدفق الكتلة. تتغير ترددات الأنبوب مع كثافة السائل، مما يتيح قياسًا دقيقًا لـ الكثافة. تحسب المعالجة الرقمية المتقدمة تدفق الكتلة والكثافة ودرجة الحرارة والقيم المشتقة مثل التركيز وتدفق الحجم. |
| فلسفة التصميم | - تصميم أحادي الهيكل يدمج الإلكترونيات والمستشعر في غلاف واحد.- يلغي أجهزة التركيب الخارجية والحاويات وكابلات متعددة الأسلاك.- يقلل من تكلفة التثبيت ونقاط الفشل المحتملة (مثل الوصلات السائبة وتغلغل الرطوبة).- حجم صغير مثالي لأنظمة الزلاقات أو المناطق محدودة المساحة. |
| الميزات والفوائد الرئيسية | - الدقة والاستقرار: تدفق الكتلة ±0.10% من المعدل (السوائل)، الكثافة ±0.0005 جم/سم³.- التشخيصات المتقدمة: تتضمن Purity Assist™ للكشف عن الغاز المحبوس.- الاتصال: يدعم HART® و FOUNDATION™ Fieldbus للتكامل والوصول عن بعد.- تصميم صحي (2700): الفولاذ المقاوم للصدأ المصقول، الأسطح الخالية من الشقوق، وصلات ثلاثية المشبك، يتوافق مع إرشادات 3-A و EHEDG.- سهل الاستخدام: واجهة محلية (LI) مع شاشة؛ يدعم تقنية MVD™ (رقمي متعدد المتغيرات) للوصول إلى جميع المتغيرات عبر عنوان واحد. |
| التطبيقات | - حقن المواد المضافة والمثبطات الكيميائية.- صياغة الدُفعات والوصفات.- تحميل المذيبات والمحفزات.- خلط ونقل المنتجات (الكيميائية والغذائية والمصافي).- مراقبة CIP (التنظيف في الموقع) لتدفق/تركيز محلول التنظيف. |
| التأثير والفوائد | - يجمع بين دقة كوريوليس مع تصميم مدمج ومتكامل.- تبسيط التثبيت وتقليل الصيانة.- انخفاض التكلفة الإجمالية للملكية.- موثوق ومتعدد الاستخدامات لمصنعي المعدات الأصلية والمستخدمين النهائيين في العمليات الحرجة. |
التكنولوجيا الأساسية وفلسفة التصميم
يظل المبدأ الأساسي وراء المرسلات 1700 و 2700 هو تأثير كوريوليس المثبت. يتدفق سائل العملية عبر أنبوب قياس واحد منحني أو مستقيم (يختلف حسب الطراز) يتم وضعه في حالة اهتزاز بواسطة ملف قيادة. عندما يتحرك السائل عبر الأنبوب المتذبذب، فإنه يحفز قوة كوريوليس، مما يتسبب في تحول طور يمكن قياسه أو التواء في الأنبوب. تكتشف مستشعرات الالتقاط المتكاملة هذا الانحراف، والذي يتناسب بشكل مباشر مع معدل تدفق الكتلة. في الوقت نفسه، يتأثر التردد الطبيعي للأنبوب المهتز بكثافة السائل بداخله، مما يسمح بقياس كثافة عالي الدقة. تعالج العقل الرقمي للمرسل المتكامل هذه الإشارات الأولية في الوقت الفعلي باستخدام خوارزميات متقدمة لحساب تدفق الكتلة والكثافة ودرجة الحرارة والقيم المشتقة مثل التركيز وتدفق الحجم.
الابتكار الرئيسي لهذه السلسلة هو تصميمها أحادي الهيكل. من خلال وضع إلكترونيات المرسل مباشرة على المستشعر، تتخلص إيمرسون من الحاجة إلى أجهزة تركيب خارجية وحاويات منفصلة وكابلات متعددة الأسلاك التي تربط جهاز إرسال عن بعد بمستشعره. هذا لا يقلل فقط من إجمالي التكلفة المثبتة ولكنه يقلل أيضًا من نقاط الفشل المحتملة، مثل الوصلات السائبة أو دخول الرطوبة في القناة. يجعل عامل الشكل الصغير هذه العدادات مثالية للتركيبات في الزلاقات الضيقة أو المناطق ذات المساحة المحدودة.
الميزات الرئيسية ومزايا الأداء
على الرغم من حجمها الصغير، فإن المرسلات 1700 و 2700 مليئة بالميزات التي توفر فوائد أداء كبيرة:
دقة وثبات استثنائيان: توفر قياسات دقيقة ومستقرة للغاية لتدفق الكتلة (عادةً ±0.10% من المعدل للسوائل) والكثافة (±0.0005 جم/سم³)، مما يضمن سلامة البيانات لتطبيقات الدُفعات والخلط ونقل الحراسة.
التشخيصات المتقدمة: تساعد وظائف التشخيص المضمنة، مثل ميزة Purity Assist™، في الكشف عن وجود الغاز المحبوس في مجرى السائل، وتنبيه المشغلين إلى الظروف التي قد تعرض صحة القياس للخطر. يتيح ذلك الإدارة الاستباقية للعملية.
الاتصال المرن: تدعم المرسلات بروتوكولات الاتصال الرقمي الرئيسية، بما في ذلك بروتوكول HART® في كل مكان و FOUNDATION™ Fieldbus. يتيح ذلك التكامل السلس في هياكل التحكم الحالية ويسمح بالتكوين عن بعد والمراقبة واسترجاع البيانات باستخدام أجهزة الاتصال المحمولة أو برنامج إدارة الأصول.
التصميم الصحي والصحي (سلسلة 2700): تم تصميم جهاز إرسال Micro Motion 2700 خصيصًا للتطبيقات التي تتطلب معايير صحية صارمة. يتميز بأسطح من الفولاذ المقاوم للصدأ المصقول، وتصميم خالٍ من الشقوق، ووصلات ثلاثية المشبك التي تتوافق مع إرشادات 3-A و EHEDG، مما يجعله مثاليًا لعمليات الأغذية والمشروبات ومنتجات الألبان والأدوية حيث تكون النظافة ومنع إيواء البكتيريا أمرًا بالغ الأهمية.

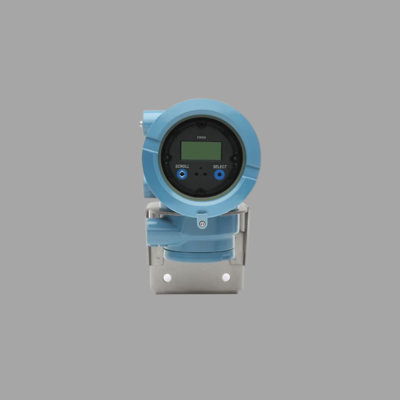

تشغيل سهل الاستخدام: يتم تبسيط التكوين من خلال واجهة محلية بديهية (LI) مع شاشة واضحة أو عبر بروتوكولات الاتصال عن بعد. تم تجهيز العدادات أيضًا بتقنية MVD™ (رقمي متعدد المتغيرات) من إيمرسون، والتي تتيح الوصول إلى جميع المتغيرات المقاسة والمحسوبة من خلال عنوان جهاز واحد.
التطبيقات والتأثير
إن الطبيعة المتكاملة لجهاز Micro Motion 1700 و 2700 تجعلها متعددة الاستخدامات بشكل استثنائي. تشمل التطبيقات الشائعة:
حقن المواد المضافة والمثبطات الكيميائية: جرعات دقيقة لكميات صغيرة من المواد الكيميائية باهظة الثمن.
صياغة الدُفعات والوصفات: ضمان نسب دقيقة لمكونات متعددة في الخليط.
تحميل المذيبات والمحفزات: شحن المفاعلات بكميات دقيقة من المواد.
خلط ونقل المنتجات: في تطبيقات الأغذية والمواد الكيميائية والمصافي.
مراقبة CIP (التنظيف في الموقع): التحقق من تدفق وتركيز محاليل التنظيف.
باختصار، تجمع مرسلات إيمرسون مايكرو موشن 1700 و 2700 بنجاح بين الدقة المتأصلة لقياس كوريوليس والمزايا العملية للتصميم المدمج والمتكامل. إنها توفر تكلفة إجمالية أقل للملكية من خلال التثبيت المبسط وتقليل الصيانة والأداء الموثوق به، مما يجعلها الخيار الأمثل لمصنعي المعدات الأصلية والمستخدمين النهائيين الذين يبحثون عن حل قوي وفعال من حيث المساحة لتحديات قياس العمليات الحرجة.
