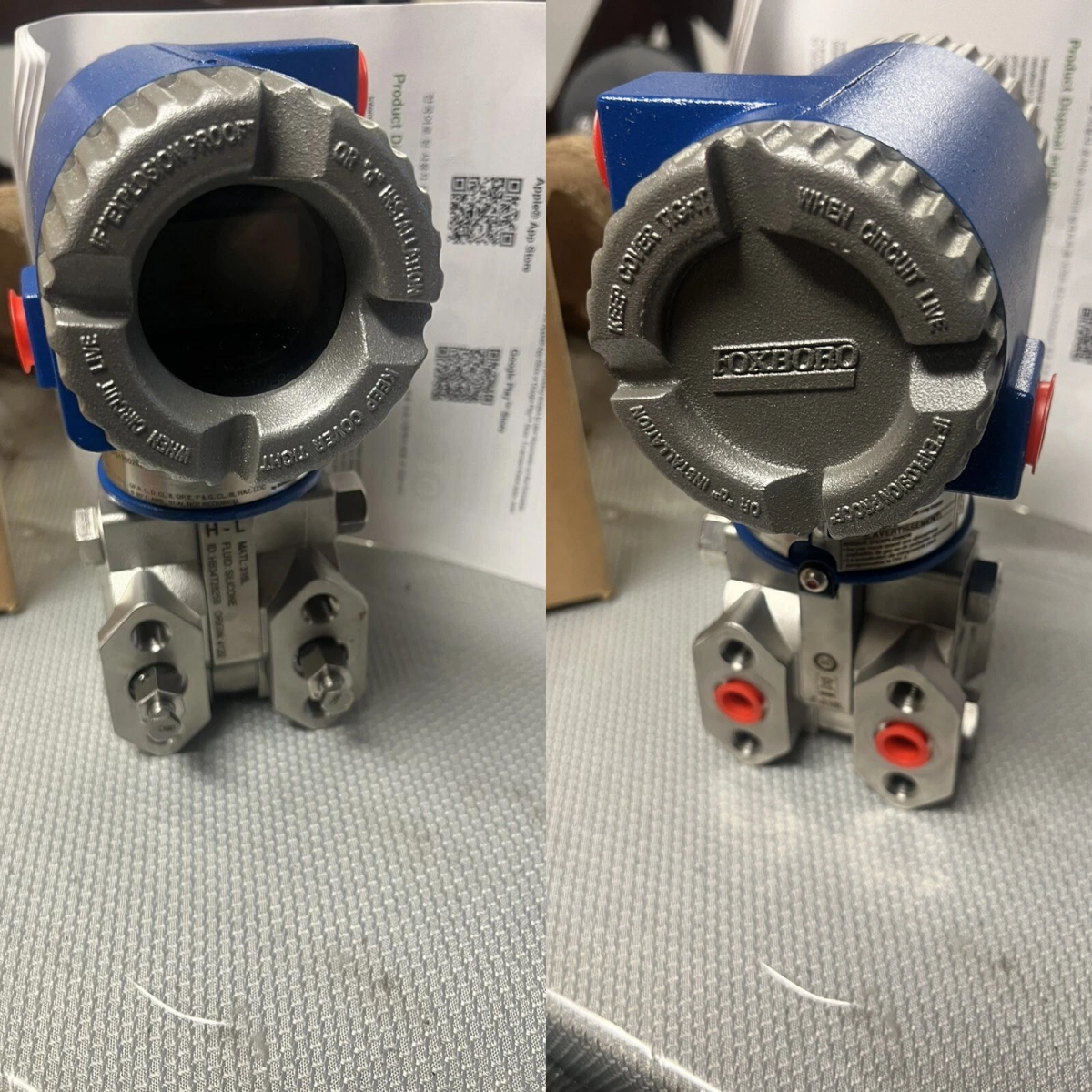

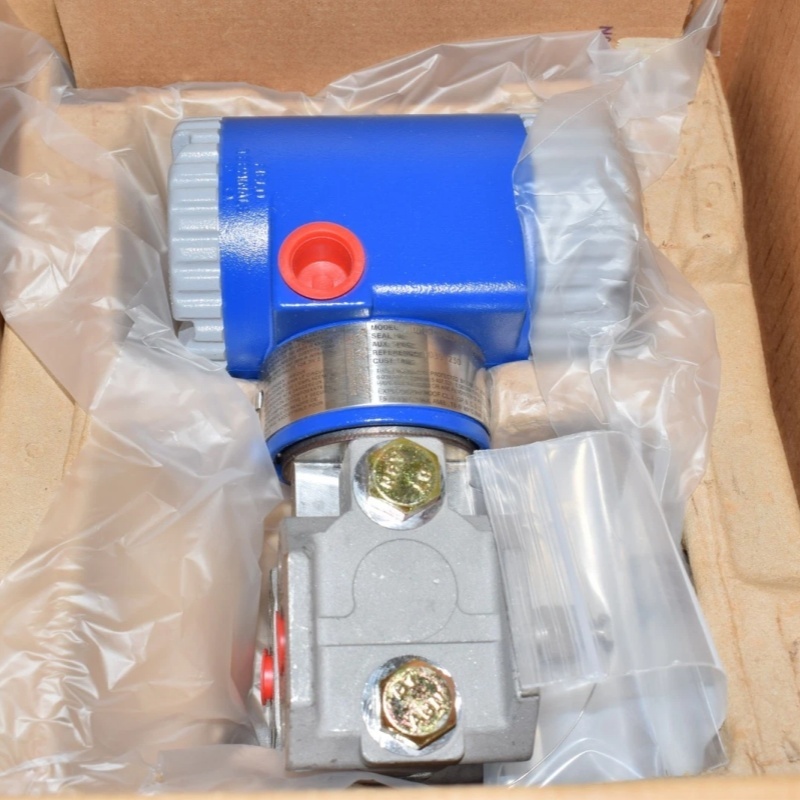

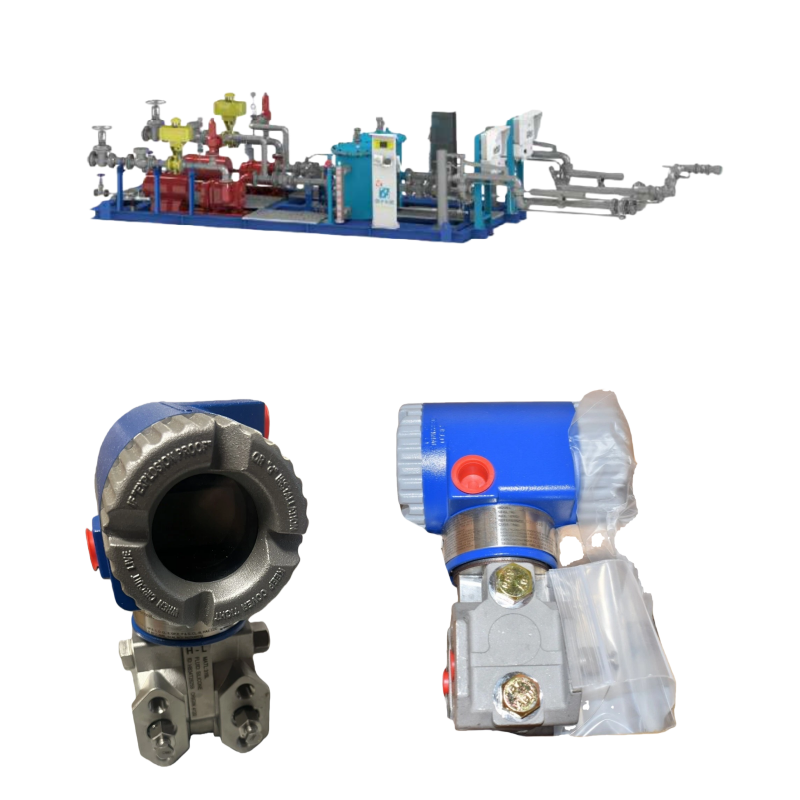

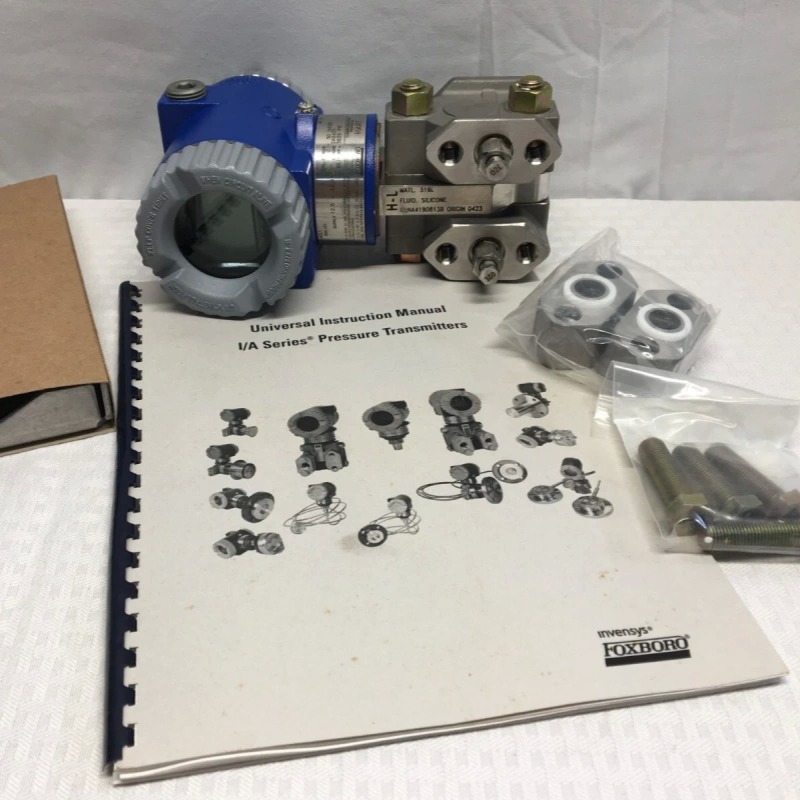

شنايدر فوكسبورو IDP10 ناقل الضغط التفاضلي مستشعر DP الذكي

تم تصميم جهاز Foxboro IDP10 I/A Series الإلكتروني d/p Cell للقياس الدقيق والموثوق به للضغط التفاضلي في تطبيقات التحكم في العمليات وقياس التدفق.يحول الفرق بين ضغطين (يتم تطبيقهما على الجانبين المعاكسين من جهاز استشعار ضغط السيليكون) إلى إشارة خروجيّة بقوة 4 ‰ 20 مآ، اختياريًا مع إشارة HART الرقمية المتداخلة للتكوين والرصد عن بعد.

يتوفر IDP10 في إصدارات هيكلية مختلفة (التقليدية أو منخفضة الوضوح) ويمكن توفيرها في تكوينات مناسبة للإنتاج التناظري البسيط أو الإنتاج الرقمي الذكي ،مما يجعلها مناسبة لمجموعة واسعة من مهام القياس الصناعية من قياس التدفق إلى قياس مستوى السائل أو الكثافة.

يتم استخدام جهاز الإرسال على نطاق واسع في الصناعات بما في ذلك الصناعات الكيميائية والنفط والغاز والمياه والمياه الصحيّة وتوليد الطاقةوأي منشأة تتطلب قياس دقيق للضغط أو تدفق التفاضل في ظل ظروف عملية مستقرة أو صعبة.

• جهاز استشعار ميكروسيليكوني، أثبت في آلاف التثبيتات، يوفر أداءً مستقراً على المدى الطويل.
• مخرج قابل للاختيار: الاتصال الرقمي الرقمي القياسي 4 ′′ 20 mA التناظري أو الذكي HART / FoxCom / FOUNDATION Fieldbus للتكوين والتشخيص عن بعد.
• خيار للمساكن التقليدية أو منخفضة الوضوح (المدمجة) لتناسب قيود التثبيت المختلفة.
• خيارات الإسكان المستدامة بما في ذلك الألومنيوم المطلي بالأكسيد الستيني أو الفولاذ المقاوم للصدأ 316 ، وكلاهما يلبي معايير حماية NEMA 4X / IEC IP66 للبيئات القاسية.
• مجموعة واسعة من مواد أجهزة الاستشعار المتاحة: 316L الفولاذ المقاوم للصدأ، سبيكة Co-Ni-Cr، Hastelloy (سبيكة النيكل) ، Monel أو Tantalum لتناسب مختلف وسائط العملية.
• خيارات تركيب مرنة بما في ذلك الاتصال المباشر ، وتثبيت المجموعة ، أو مع الأختام البعيدة ؛ دعامات تركيب اختيارية لتركيبات الأنابيب أو السطح أو المجموعة.
• سلوك الإخراج القابل للتكوين: إخراج خطي أو مربع الجذر ، العمل إلى الأمام أو العكس ، التخفيف القابل للتعديل ، الوقاية من الفشل إلى أعلى / أسفل ‬ قابلة للتكوين عبر الواجهة المحلية أو عن بعد.
• مناسبة لتركيبات الغلاف الجوي الخطير أو المتفجّر إصدارات متوفرة مع شهادات ATEX / IECEx / FM / CSA ، مع خيار ختم مزدوج متوافق مع ANSI / ISA 12.27.01.

• نوع القياس: الضغط التفاضلي
• تكنولوجيا أجهزة الاستشعار: أجهزة الاستشعار الصغيرة ذات مقياس التوتر من السيليكون (حاجز ′′d/p)
• إشارة الإخراج: 4 ′′ 20 مآ التناظرية ؛ إضافة رقمية اختيارية HART / FoxCom / FOUNDATION Fieldbus (تعتمد على النموذج)
• وضع الإخراج: خطي أو قابلة للتوسع في الجذر التربيعي؛ العمل إلى الأمام أو العكس؛ التخفيف القابل للاختيار من قبل المستخدم والسلوك الآمن
• امتداد (منطقة الضغط التفاضلي): قابلة للتكوين وفقًا للنموذج والتطبيق. يتراوح المثال من التفاضل المنخفض (على سبيل المثال 0.5 ′′ 30 inH2O) إلى نطاقات أعلى اعتمادًا على نسخة جهاز الاتصال في العملية والجهاز الاستشعار.
• تصنيف الضغط الثابت: يعتمد على تكوين النموذج والمواد ؛ مناسب للعديد من التطبيقات الصناعية بما في ذلك بيئات الضغط الثابت العالي عند اختيار التكوين المناسب.
• المباني والحماية: المباني المصنوعة من الألومنيوم أو الفولاذ المقاوم للصدأ 316 المصنوعة من الألومنيوم المغطى بالأكسيد الكربوني، مع تصنيف NEMA 4X / IEC IP66، مناسبة للبيئات الصناعية القاسية.
• المواد المبللة بواسطة أجهزة الاستشعار: 316L الفولاذ المقاوم للصدأ ، سبائك Co-Ni-Cr ، سبائك النيكل (Hastelloy) ، Monel ، Tantalum

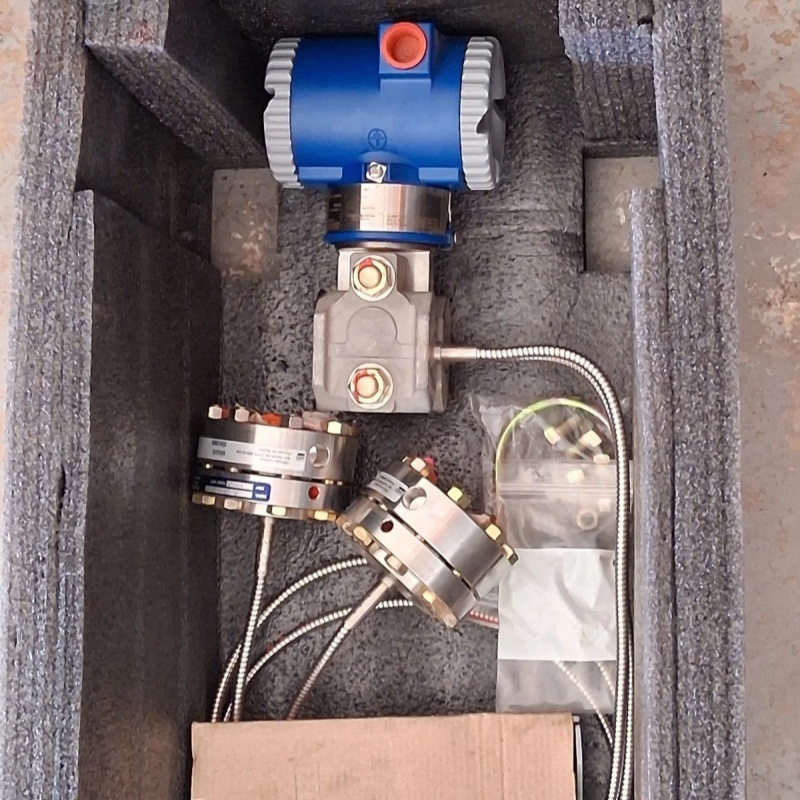

• خيارات التثبيت: التثبيت المباشر للعملية أو المجموعة أو الأنابيب أو السطح باستخدام أقواس اختيارية ؛ التكوينات التي يتم إغلاقها عن بعد أو التي يتم إغلاقها بالشعيرات الدموية المتاحة لخدمات درجة الحرارة العالية أو التآكل.
• عرض محلي اختياري: مؤشر رقمي LCD مع تكوين زر الضغط ومعايرة يمكن الوصول إليها محلياً إذا تم تحديد النسخة الرقمية.
• الامتثال والشهادة: علامة CE ؛ الإصدارات المتاحة المعتمدة للمناطق الخطرة (ATEX ، IECEx ، FM ، CSA) ، خيار ختم مزدوج حسب ANSI / ISA 12.27.01-2003.

• قياس التدفق عبر الأجهزة الأساسية مثل لوحات الفتحات، أنابيب فينتوري، فوهات التدفق، أو عناصر التدفق الأخرى باستخدام الضغط التفاضلي كأساس
• قياس مستوى السائل في الأوعية المغلقة أو المضغوطة أو الخزانات أو الصهاريج باستخدام الضغط التفاضلي أو من خلال تكوينات الختم عن بعد
• القياس على مستوى الواجهة أو القياس القائم على الكثافة في خزانات العملية حيث توجد سوائل ثنائية المراحل أو طبقات
• مراقبة تدفق أو انخفاض الضغط في خطوط الأنابيب لمراقبة العملية أو نقل الحفظ أو مراقبة المرشح أو تشغيل المضخة أو أنظمة السلامة
• مراقبة الضغط التفاضلي الصناعي العام في المصانع الكيميائية ومرافق النفط والغاز ومصانع الطاقة ومصانع معالجة المياه ومرافق البتروكيماوياتوالصناعات المعالجة الأخرى التي تتطلب قوة، الكشف الموثوق به عن ضغط التفاضل والتحكم

• ناقل الضغط التفاضلي الذكي Foxboro IDP10S (أداء أعلى ، امتداد واسع والتشخيص)
• Foxboro IDP05 / IDP100 سلسلة أجهزة نقل الضغط التفاضلية (لمتوسط الضغط أو احتياجات التطبيقات المختلفة)
• أجهزة إرسال الضغط / المستوى الأخرى والأجهزة التي تقدمها Foxboro / Schneider Electric لقياس التدفق أو المستوى أو الضغط المقياس أو الضغط المطلق
