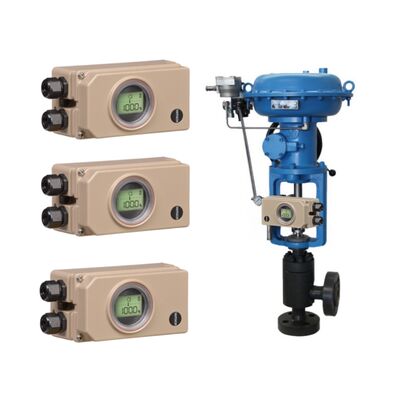

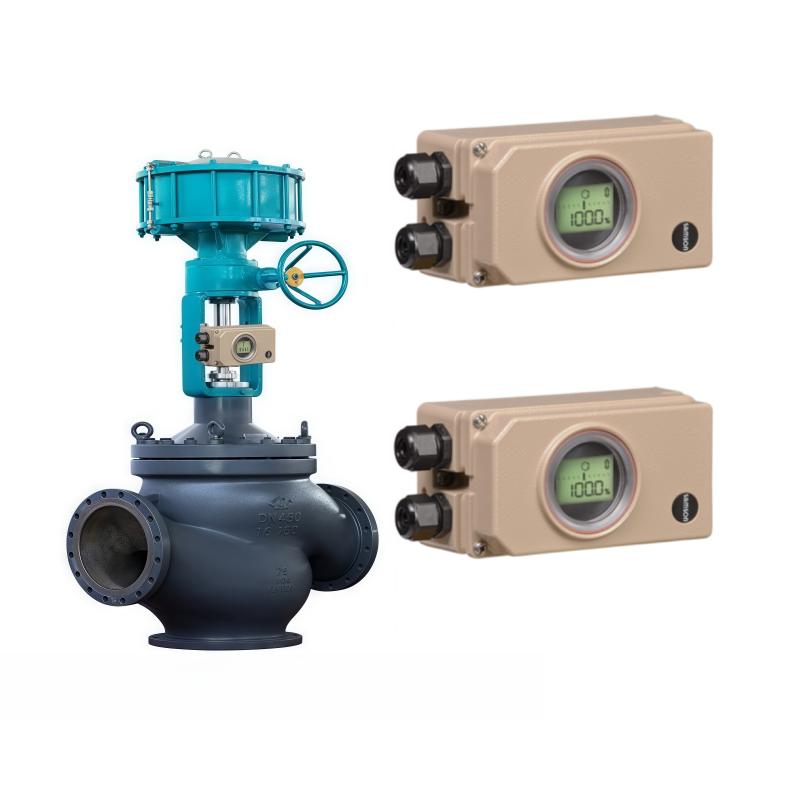

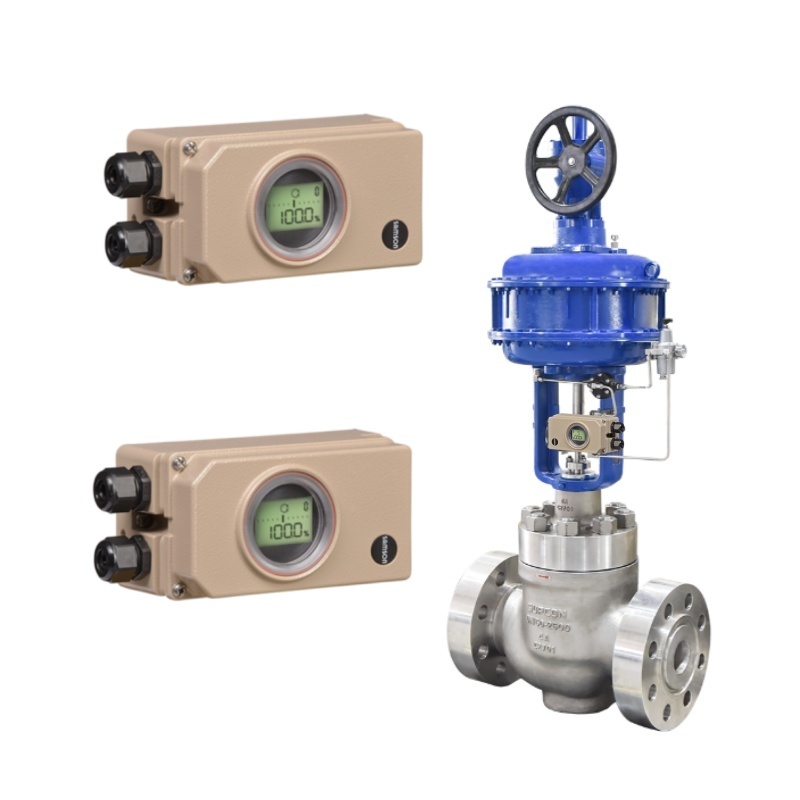

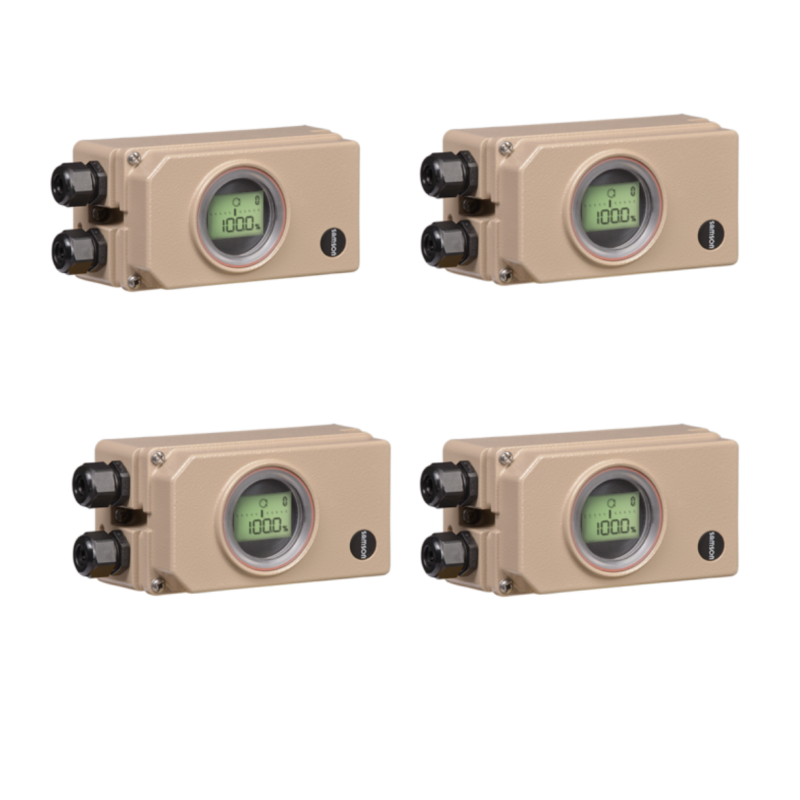

جهاز SAMSON Type 3730-3 هو جهاز تحديد المواقع الكهربائي الهوائي المتقدم المصمم للتحكم الدقيق في صمامات التحكم الهوائية.يعطي موقع الصمام (متغير التحكم x) إلى إشارة تحكم 4-20 mA DC (متغير المرجعية w)يضمن تنظيم دقيق للسير الخطي أو الدوري. مناسبة للتركيب المباشر على أجهزة التشغيل من النوع 3277 أو من خلال معايير IEC 60534-6 (NAMUR)يدعم أجهزة التشغيل الدوارة مع التوافق VDI/VDE 3845يحتوي على اتصالات HART للتكامل السلس ، ويشمل تشخيصات مدمجة مثل EXPERT + للكشف المبكر عن الأخطاء.هذا جهاز تحديد المواقع مثالية للبيئات الصناعية التي تتطلب موقف صمام موثوق بها، مع خيارات لحماية الانفجارات والمعدات الإضافية مثل صمامات الكهربائية أو أجهزة إرسال الموقف.
| المعلم | تفاصيل |
|---|---|
| السفر الاسمي | مباشرة: 3.6-30 ملم؛ IEC 60534-6: 3.6-200 ملم؛ الدوار: 24°-100° |
| نطاق السفر | قابلة للتعديل ضمن الحدود الاسمية، الحد الأقصى للنسبة 1:5 |
| المتغير المرجعي | 4-20 mA ، سلك 2 ، الحد الأدنى لفترة 4 mA ، الحد الأدنى للتيار 3.8 mA |
| إمداد الهواء | 1.4-6 بار، ISO 8573-1 الفئة 4/3/3 |
| ضغط الإشارة | 0 بار لتزويد، يمكن أن يقتصر على 1.4/2.4/3.7 بار ± 0.2 بار |
| الخصائص | خطية، نسبة مئوية متساوية، محددة من قبل المستخدم؛ الانحراف ≤ 1% |
| التهاب النفس | ≤0.3% |
| الحساسية | ≤0.1% |
| وقت العبور | قابلة للتعديل حتى 240 ثانية |
| استهلاك الهواء | ~ 110 l_h/h (الحالة الثابتة) |
| درجة الحرارة المحيطة | -20 إلى +80 درجة مئوية (-40 درجة مئوية مع الغدة المعدنية) |
| درجة الحماية | IP 65 |
| التوافق الكهرومغناطيسي | EN 61000-6-2/3، NAMUR NE 21 |
| الاتصالات الثنائية | 1 إنذار خطأ، 2 حدود البرمجيات؛ جهد تشغيل حسب EN 60947-5-6 |
النوع 3730-3 يتفوق في أوقات النقل الصعبة والظروف المحيطة، وخدمة التخدير، والسيناريوهات التي تتطلب أجهزة استشعار السفر الخارجية.يستخدم عادة في صناعات العمليات لصمامات التحكم الخطية / الدوارة، مثل صمامات الكرة الأرضية أو الفراشة، وضمان التحكم الدقيق في تدفق في المواد الكيميائية والنفط والغاز، ومصانع التصنيع.وتشمل الأمثلة تقييد حركة الصمام لنقص / الحد الأقصى للتدفق أو التكيف مع الصمامات ذات الأحجام الكبيرة.
