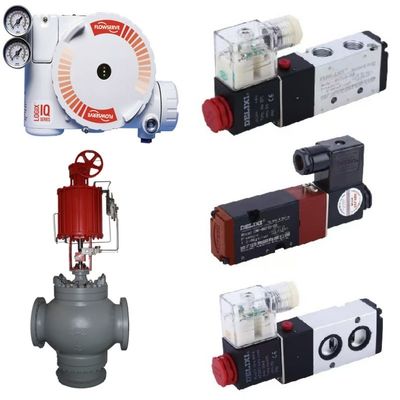

جهاز Flowserve Logix 3200MD هو جهاز تحديد موقع الصمام الرقمي ذو سلكين و 4-20 mA يستخدم تكنولوجيا بييزو متقدمة لتحديد موقع الصمام بدقة و استجابة.أنها تدعم كل من محركات التشغيل أحادية و مزدوجة التأثير في التكوينات الخطية أو الدوارة، يتم تشغيلها بالكامل بواسطة إشارة التحكم. خيارات واجهة محلية تجعل الإعداد بسيطًا ، في حين أن بروتوكول HART يمكّن الاتصال عن بعد والتشخيص.
إمدادات الطاقة: سلكان، 4-20 م.أ؛ 10.0 إلى 30.0 ف.د.س. التوتر المتوافق: 10.0 ف.د.س. @ 20 م.أ. المقاومة الفعالة: 495 أوم @ 20 م.أ. (إضافة 20 أوم مع HART نشطة). الحد الأدنى للتيار التشغيلي: 3.6 mA (بدون لوحة AO)؛ 3.85 mA (مع لوحة AO). أقصى فولتاج: 30.0 VDC. الاتصالات: بروتوكول HART. الحزمة الميتة: <0.1٪ من النطاق الكامل. التكرارية: <0.05٪ من النطاق الكامل. الخطية: <0.5٪ (دورانية) ، <0.5٪ من النطاق الكامل.8% (جذع متحرك) مقياس كامل. استهلاك الهواء: <0.3 SCFM (0.5 Nm3/hr) @ 60 psi (4 barg). سعة الهواء: 12 SCFM @ 60 psi (4 barg) (0.27 Cv). درجة حرارة التشغيل: معيار -4 ° إلى 176 ° F (-20 ° إلى 80 ° C);الخيار المنخفض -40° إلى 176°F (-40° إلى 80°C)مادة الإسكان: الألومنيوم المصبوب أو المطلي بالمسحوق أو الفولاذ المقاوم للصدأ. الوزن: 8.3 رطل (3.9 كجم) من الألومنيوم؛ 20.5 رطل (9.3 كجم) من الفولاذ المقاوم للصدأ. تصنيفات المناطق الخطرة:المقاومة للانفجارات من الفئة I الدرجة 1 المجموعات B-D، Ex d IIB + H2 ؛ الطبقة الآمنة من الداخل I Div 1 المجموعات A-G ، Ex ia IIC ؛ غير الحارقة الطبقة I Div 2 A-D.
يستخدم عادة للتحكم الدقيق في صمامات التحكم في النفط والغاز، ومعالجة الكيماويات، وتوليد الطاقة، وتكريرومتطلبات الامتثال للمناطق الخطرة.
س: كيف يتم تشغيله؟ ج: يتم تشغيله بالكامل بواسطة إشارة 4-20 مآ، لا حاجة إلى طاقة خارجية.
س: ما الذي يجعل المعايرة سهلة؟ ج: مفاتيح DIP المحلية والأزرار والتنسيق التلقائي يسهل الإعداد في الموقع.
السؤال: هل تعمل على الصمامات الدورية والخطية؟ أج: نعم، تعمل مع كل من المحركات ذات التأثير الواحد والمزدوج في التثبيت الدورية أو الخطية.
السؤال: هل مناسبة للمواقع الخطرة؟ أج: نعم، مع موافقات مضادة للانفجار، آمنة جوهريا، وغير حارقة.
س: ما هو استهلاك الهواء؟ ج: منخفضة عند أقل من 0.3 SCFM عند 60 psi للعمل الفعال.
البريد الإلكتروني: tracychen@gbsxj.com؛ tracy@gongboshi.com
واتساب: +8617799852698
(ويتشات) / هاتف: 13032169170
فكر في لوجيكس 3200MD + للتشخيص والإنذار المحسن ، أو لوجيكس 3800 لتصميمات وحدات جديدة مع أجهزة استشعار الضغط.
