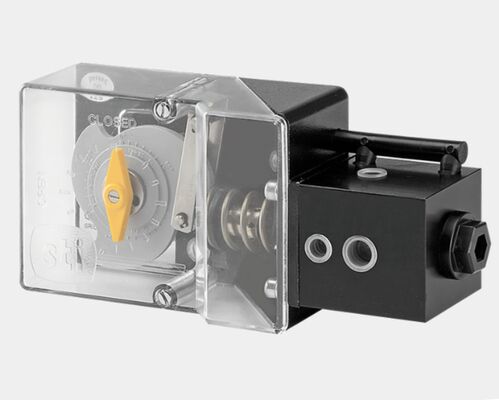

جهاز تحديد موقع الصمام من سلسلة IMI STI PT SR/CCK
لمحة عامة عن المنتج
جهاز تحديد موقع الصمامات من سلسلة IMI STI PT SR/CCK هو حل تحديد المواقع للطاقة الهوائية والكهربائية الهوائية للخدمات الثقيلة المصممة لتشغيل ربع دورة من الصمامات الصناعية.مبنية على مبدأ توازن القوى، فإنه يعزز الإشارات الهوائية للقضاء على سحب المحرك وزيادة سرعة الاستجابة، مع تحديد موقع المحرك بدقة من خلال وظائف إشارة التحكم الخطي أو غير الخطي.مصممة للاندماج السلس بين منظمات فلتر الهواء ومحركات عنصر التحكم النهائي، هذا جهاز تحديد المواقع يدعم كل من المحركات الدوارة ذات الفعل الواحد والمزدوج ، والمحركات الخطية مع دعامة محددة.بناءه القوي يوفر أداء موثوق به في البيئات الصناعية القاسية، مما يجعلها مكون تحكم أساسي لمجموعات الصمامات الهوائية عبر قطاعات أتمتة العمليات.
الخصائص
- تصميم العمل الثقيل لظروف العمل القاسية والخطيرة
- قابلة للتكوين كعملة واحدة أو مزدوجة للتوافق المرن مع جهاز التشغيل
- مجهزة بمشابك خطية بزاوية تصل إلى 270 درجة، ويمكن الحصول على ملفات تعريف الشبكة حسب الطلب
- زوايا تشغيل العجلات وتعديلات النطاق موضحة بوضوح على الوحدة
- يعزز الإشارات الهوائية لتقليل سحب المحرك وتحسين سرعة الاستجابة
- صمام لفول إشارة النطاق المنقسم لمتطلبات إشارة التحكم المختلفة
- مؤشر موقع مرئي متكامل لمراقبة التشغيل في الوقت الحقيقي
- خيار البناء الكامل من الفولاذ المقاوم للصدأ لمقاومة التآكل المتزايدة
- دقة تحديد المواقع العالية مع انخفاض التشنج والخطية الممتازة
- مناسبة للتركيب في الهواء الطلق، والبحر، وعاصفة الرمال والظروف المحيطة خالية من النحاس
- إشارة تحكم واحدة تمكن من التحقق من التسلسل الوظيفي للمحركات المتعددة
المواصفات التقنية
- إشارة الدخول: 3-15 psi pneumatic / 4-20 mA electro-pneumatic ؛ نطاق منقسم 3-9 / 9-15 psi متاح
- ضغط الإمداد: 2-10 بار (القياسية) ، 2.5-7 بار النطاق التشغيلي الأمثل
- درجة حرارة التشغيل: -20°C إلى +70°C؛ نطاقات درجة حرارة مخصصة متوفرة عند الطلب
- دقة الموقع: 1٪ من النطاق الكامل (شفرة خطية)
- الحساسية: 0.25% من نطاق الإشارة
- النسيج: 0.5% من السباق الكامل
- خطية: 1% من السباق الكامل
- Cv الحد الأقصى للتدفق المنخفض: ND 1/4 "المدخل = 0.34؛ ND 1/4" منفذ = 0.34
- استهلاك الهواء: 1.02 Nm3 / h (0.6 SCFM) عند 400kPa (60 psi)
- اتصال التغذية: ND 1/4 "
- الاتصال الكهربائي: ND 1/2 " NPTF
- الوزن: بنية صناعية صغيرة (المتغير القياسي)
- الامتثال: معيار الجودة EN ISO 9001; متوافق مع ATEX للمناطق الخطرة
التطبيقات
يتم تطبيق جهاز تحديد وضع الصمامات SR/CCK من سلسلة IMI STI PT على نطاق واسع في أنظمة أتمتة العمليات في القطاعات الصناعية ذات الطلب الكبير ، حيث يعمل كمكون تحكم حاسم لمجموعات الصمامات الروحية.وتشمل التطبيقات الرئيسية:
- أنظمة إنتاج النفط والغاز وتكرير الأنابيب
- مصانع المعالجة الكيميائية والبتروكيماوية
- توليد الكهرباء (محطات الطاقة الحرارية والمياه والغاز)
- إنتاج المعادن ومعالجة المعادن
- المنشآت الصناعية البحرية والتطبيقات البحرية
- التصنيع الثقيل في ظروف بيئية قاسية
- أنظمة المعالجة التي تتطلب مكونات خالية من النحاس
- خطوط أنابيب صناعية ذات صمامات الفراشة والسدادات والكرات
- التحكم في المحركات الدوارة والخطية في أتمتة العمليات
- عمليات المناطق الخطرة مع الغلاف الجوي المتفجرة
الأسئلة الشائعة
1ما هي أنواع المحركات المتوافقة مع SR/CCK Valve Positioner؟
وهي مصممة للتشغيل النسبي للمحركات الدوارة ذات الفعل الواحد / المزدوج (للصمامات الفراشة أو القابس أو الكرة) ويمكن استخدامها مع المحركات الخطية عندما يتم مقارنتها مع دعامة محددة.
2هل يمكن استخدام جهاز تحديد المواقع في كل من البيئات الداخلية والخارجية؟
نعم، يحتوي على تصميم صلب مناسب للتثبيت في الهواء الطلق، وهو أيضاً مُعَدَّل للشاطئ، العواصف الرملية، خالية من النحاس ومختلف الظروف الصناعية القاسية.
3هل هناك نسخة مقاومة للتآكل متاحة للتطبيقات الكيميائية؟
يتم توفير خيار بناء كامل من الفولاذ المقاوم للصدأ ، مما يوفر مقاومة تآكل متفوقة للبيئات الصناعية الكيميائية والبتروكيماوية والرطوبة العالية.
4كيفية تخصيص ملف الكاميرا لمتطلبات السكتة الدماغية الخاصة؟
تتوفر ملفات تعديل العجلات الخاصة عند الطلب ، مع عجلات خطية قياسية تصل إلى زاوية 270 درجة تدعم معظم أطوال ضربات المحرك الشائعة. يتم وضع علامات واضحة على تعديل العجلات للمعايرة في الموقع.
5هل يدعم جهاز تحديد المواقع إشارات التحكم في النطاق المنقسم؟
نعم، وهي مجهزة بمركب إشارة مُقسّم المدى، يدعم إشارات إدخال 3-9 / 9-15 psi مُقسّمة المدى لمتطلبات التحكم في العمليات المتنوعة.
6ما هي عملية المعايرة والصيانة لـ SR/CCK؟
يحتوي جهاز تحديد المواقع على تعديلات محددة للمدى والزاوية لتحقيق معايرة بسيطة في الموقع. تصميمه المكون من وحدات للخدمات الثقيلة يقلل من احتياجات الصيانة.مع سهولة الوصول إلى المكونات للصيانة الروتينية.
7هل يمكن استخدام جهاز تحديد المواقع في المناطق الخطر من الانفجارات؟
نعم، تم بناؤه ليتوافق مع توجيهات ATEX للغلاف الجوي المحتمل الانفجار، مما يجعله مناسبًا للعمليات في المناطق الخطرة في قطاعات النفط والغاز والكيماويات.
8ما هي الملحقات المتاحة لموضع صمام SR / CCK؟
مقاييس الضغط هي الملحقات القياسية ، مع دعامات تركيب مخصصة ومحولات اتصال متوفرة عند الطلب لمتطلبات تركيب محددة.
