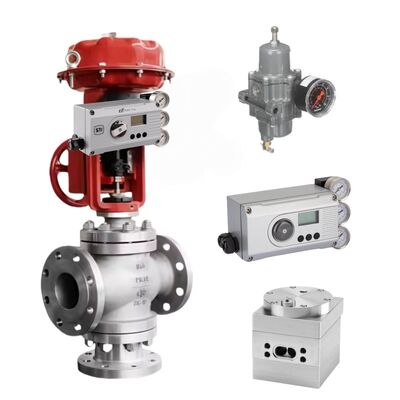

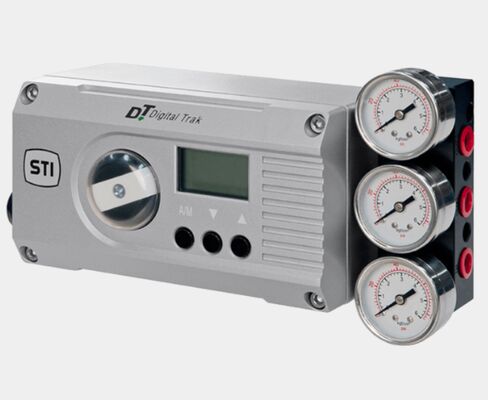

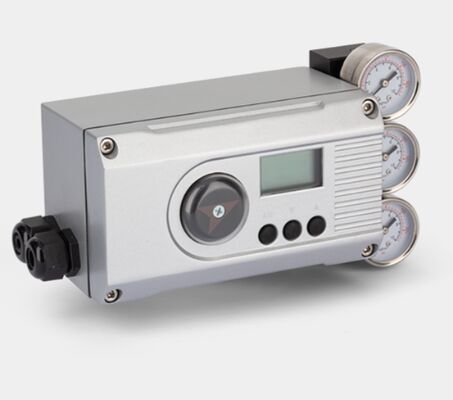

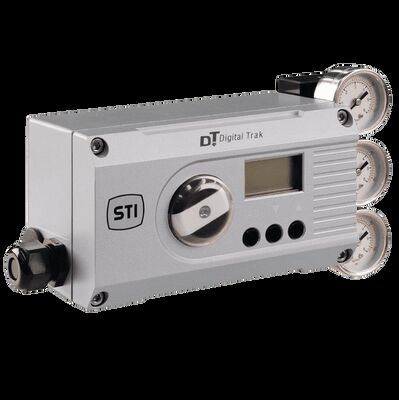

جهاز IMI STI DigitalTrak DT DT2 Electro Pneumatic Positioner هو أداة ذكية عالية الأداء تعمل على الحلقة ، والتي تعمل كمكون أساسي للتحكم في مجموعات الصمامات الهوائية.تستند إلى تكنولوجيا المعالجات الدقيقة المتقدمة، فإنه يقبل إشارة التحكم الكهربائية 4÷20 mA من نظام الأتمتة ويلتقط إشارة وضع الصمام الفعلي عن طريق أجهزة استشعار الموقع المدمجة.البرمجيات الداخلية للجهاز يقارن بين الإشارتين في الوقت الحقيقي لتنظيم بدقة دخول الهواء والتصريف من جهاز التشغيل، تدفع الصمام للوصول إلى الموقف المحدد بسرعة ودقة. انها تحل محل تماما موقف الصمام التقليدية وتدعم الوصول المباشر إلى شبكة الاتصالات هارت،تمكين تبادل معلومات ثنائي الاتجاه بين جهاز تحديد الموقع ونظام التحكممع تصميم مضغوط وثقيل ، يحتوي DT DT2 على موثوقية عالية وقابلية قوية للتكيف مع البيئات الصناعية ، ويستخدم على نطاق واسع في أنظمة التحكم في الأتمتة الصناعية المختلفة.
| المعلم | المواصفات |
|---|---|
| إشارة الدخول | 4 - 20 mA (نظام مزود بالدوائر ، سلكين) |
| ضغط الإمداد | 1.4 ÷ 7 بار (ضغط التصميم: 10 بار) |
| درجة حرارة العمل | - من 40 إلى 80 درجة مئوية |
| الرطوبة المحيطة | 5٪ - 95٪ RH (غير مكثف) |
| خطية | 0.5٪ من السباق الكامل |
| التهاب النفس | 0.2% من السباق الكامل |
| فرقة ميتة | 0.1 ÷ 10٪ قابلة للتعديل |
| استهلاك الهواء | 0.036 Nm3/h (0.02 sqfm) عند 400kPa (60 psi) |
| CV Max (تدفق منخفض) | ND 1/4" مدخل = 0.12؛ ND 1/4" منفذ = 0.12 |
| الاتصال الهوائي | التغذية / الإخراج: ND 1/4 " |
| الاتصال الكهربائي | ND 1/2" NPTF |
| ردود الفعل عن الموقف | 4 ~ 20 mA إشارة مشابهة متواصلة |
| مواد السكن | الألومنيوم (حافظة معدنية ثقيلة) |
| الوزن | 2 كجم (إصدار ND 1/4") |
| الحساسية الساكنة | 0.1% من نطاق الإشارة |
| التكرار | 0.2% من السباق الكامل |
باعتبارها مركز التحكم في الصمامات الهوائية المهنية ، يتم تطبيق IMI STI DigitalTrak DT DT2 على نطاق واسع في أنظمة الأتمتة الصناعية التي تتطلب تحكم دقيق في التدفق والضغط ودرجة الحرارة والمستوى ،تغطي بشكل رئيسي الصناعات التالية:
ج1: تحقق أولاً ما إذا كان ضغط الهواء الموفر أعلى من 1.4 بار وقم بتعديله إلى النطاق القياسي إذا كان غير كافٍ. إذا كان الضغط طبيعيًا ، فافحص جهاز التشغيل لمعالجة مشكلات التشويش.تحقق من حلقة الهواء لتسريبات وإعادة بدء الموقع إذا تم مغادرة عملية التمهيد قبل الأوان.
A2: "أسفل" يعني أن نقطة الصفر لجهاز الاستشعار منخفضة للغاية ، و "أعلى" يشير إلى أن نقطة العرض مرتفعة للغاية. كلاهما ناجم عن التثبيت غير الصحيح لمكونات ردود الفعل.الرجاء إعادة التحقق من التثبيت وفقا للدليل ودقة ضبط موقف دعامة التثبيت، ثم إعادة تشغيل إذا لزم الأمر.
A3:أدخل: في الوضع الطبيعي، اضغط على أزرار A/M و △ في نفس الوقت لمدة 3 ثواني (الخط العلوي يعرض قيم المعلمات، والخط السفلي يعرض أسماء المعلمات).الخروج: في وضع التشخيص، اضغط على زر A/M لوحده لمدة 3 ثوانٍ للعودة إلى الوضع الطبيعي.
الجواب 4: الأسباب الرئيسية تشمل قطبية عكسية للاتصالات الكهربائية الخارجية، فشل وحدة ردود الفعل الموقع، أو صفر / مدة الانجراف. يرجى أولا التحقق وتصحيح الأسلاك،ثم تقليم الصفر / امتداد الوحدة؛ استبدال وحدة ردود الفعل إذا استمرت المشكلة.
ج5: 1) الحفاظ على إمدادات الهواء جافة ونظيفة ، وتسرب المياه والشوائب بانتظام من جهاز تنظيم الهواء ؛ 2) تحقق من اتصال الرد على الرخاء وتشدده في الوقت المناسب.3) إبقاء مقياس الضغط خاليا لمراقبة حالة ضغط الهواء في الوقت الحقيقي؛ 4) إعادة تشغيل جهاز تحديد الموقع إذا حدث خطأ صفر / فترة بعد الصيانة.
ج6: تحقق أولاً مما إذا كانت إشارة الدخول طبيعية (≥3.6 مآ) ، ثم فحص مسامير نهاية الاتصال الكهربائي واضغط على المسامير الفارغة. إذا كان العرض لا يزال غير فعال،اللوحة الرئيسية قد تكون معيبة وتحتاج إلى استبدالها.
