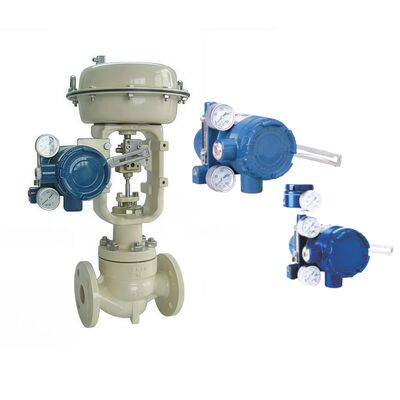

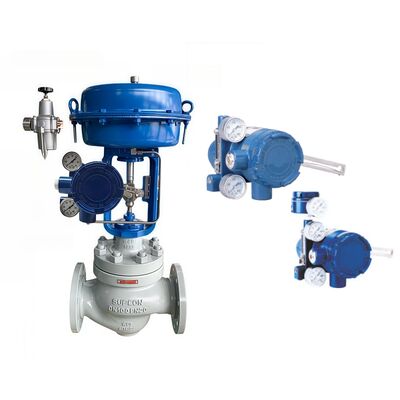

جهاز تحديد موقع الصمام الذكي Azbil سلسلة 300 (النماذج AVP300 ، AVP301 ،AVP302) هو جهاز ذكي للتيار الهوائي مصمم لاستقبال إشارات 4-20 mA DC من أجهزة التحكم وتحديد موقع الصمامات الهوائية بدقة. إنه يعزز كفاءة المصنع مع الاتصالات ، التكوين التلقائي ، والتشخيص الذاتي. يحتوي AVP301 على نقل سفر الصمام للمراقبة عن بعد عبر 4-20 mA الخروج ،بينما يدعم AVP302 بروتوكول HART للتشخيص المتقدم مثل انزلاق العصا وعدد الدوراتمناسبة لجهاز التشغيل الفردي أو المزدوج (مع رلاي عكسي للمزدوج) ، وتقدم خصائص التدفق الخطي أو المخصصة وهي مثالية للمناطق الخطرة مع مختلف الشهادات.
| المعلم | تفاصيل |
|---|---|
| جهاز التشغيل المعمول به | الحركة الروائية ذات النشاط الواحد / المزدوج ، الحركة الخطي / الدوارية |
| إشارة الدخول | 4-20 mA DC (يمكن تكوينها لمدى مقسم ، دقيقة تشغيل 3.85 mA) |
| التواصل | SFN (جميع النماذج) ؛ HART6 (AVP302) |
| إشارة الخروج | 4-20 mA DC (بث السفر لـ AVP301) |
| مقاومة المدخل | 300-400 Ω عند 20 mA DC (تختلف حسب النموذج والشهادة) |
| خصائص التدفق | خطي، نسبة متساوية، فتح سريع، مخصص (16 نقطة) |
| تشغيل يدوي | مفتاح التشغيل التلقائي / اليدوي (ليس للعمل المزدوج) |
| ضغط الهواء | 140-700 كيبا |
| استهلاك الهواء | 4-6 لتر/دقيقة (N) للعمل الواحد؛ 10 لتر/دقيقة (N) للعمل المزدوج |
| معدل تدفق الهواء القصوى | 110 لتر/دقيقة (ن) مفردة؛ 250 لتر/دقيقة (ن) مزدوجة |
| الاتصالات الجوية / الكهربائية | Rc1/4 أو 1/4NPT؛ G1/2، 1/2NPT أو M20x1.5 |
| درجة الحرارة المحيطة | -40 إلى +80 درجة مئوية (عامة) ؛ تختلف حسب الشهادة (-20 إلى +55 درجة مئوية لـ TIIS/KCs مقاومة للنار) |
| الرطوبة المحيطة | 10- 90% RH |
| اهتزاز | 20 متر/ثانية، 5-400 هرتز |
| التشطيب / اللون / المادة | أكريليك مطهو/أزرق داكن/ألومنيوم صب |
| الوزن | 2.5 كجم (القاعدة) ، تصل إلى 3.2 كجم مع جهاز التحكم |
| دقة الأداء | ± 1.0٪ F.S. (± 3.0٪ إذا كانت رافعة الرد خارج ± 4 ° إلى ± 20 °) ؛ ± 3.0٪ للضربات القصيرة (انظر جدول المحرك) |
| الحجرة | JIS C0920 محصنة للماء، NEMA 4X، IP66 |
| الشهادات | TIIS/KCs/FM/ATEX/IECEx/CCC/CNS مقاوم للنار/آمنة جوهرياً؛ CE (EMC/RoHS) |
مثالية لمراقبة العمليات في الصناعات مثل النفط والغاز والمواد الكيميائية والصيدلة ومعالجة المياه. تستخدم مع المحركات الهوائية على الصمامات الخطي / الدوارية لخدمات التخدير أو التوقف عن العمل.يدعم المناطق الخطرة مع موافقات مقاومة للنار / آمنة جوهرياتحسين أداء الصمامات في الأنظمة الحرجة للسلامة.
