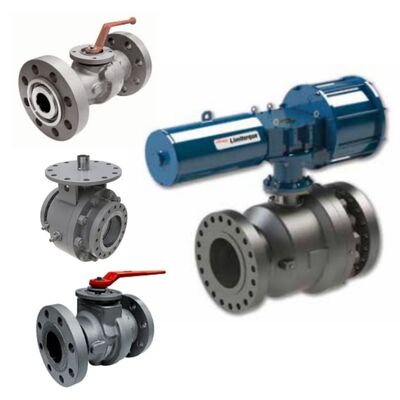

Flowserve Limitorque LPS النفسي الثقيل Scotch Yoke Actuator Single Double Acting High Torque غاز الزيت

جهاز Flowserve Limitorque LPS Pneumatic Heavy-Duty Scotch Yoke Actuator هو حل محرك صناعي عالي الأداء تم تصميمه لظروف صناعة النفط والغاز القاسية.مزودة بتكوينات ذات تأثير واحد أو مزدوج مع قوة عزم عالية، هذا المحرك القوي يحول الطاقة الهوائية إلى حركة دوران دقيقة، وتوفير موثوقة، وتشغيل الصمام السريع لفتح / إيقاف، وتعديل ومراقبة السلامة في عمليات النفط والغاز القاسية.بنيت بمواد ثقيلة و تصميم نير سكوتش الأمثل، يضمن استمرارية استثنائية، وأقل وقت توقف وأداء ثابت في بيئات صناعية عالية الضغط ذات الطلب الكبير،تلبية المعايير التشغيلية الصارمة لقطاع النفط والغاز العالمي.

• عزم دوران قوي للعمل على الصمامات الثقيلة في أنظمة النفط والغاز
• أنماط عمل واحدة / مزدوجة قابلة للتكوين لاحتياجات التشغيل المرنة
• تصميم نير سكوتش الأمثل يقلل من الحمل العرضي ويزيد من كفاءة التشغيل
• بناء فولاذ الكربون الثقيل لتحقيق متانة متفوقة في الظروف الصناعية القاسية
• هيكل وحدات تسمح صيانة الميدان سهلة، التحويل واستبدال الجزء
• ربط الصمام المباشر (متوافق مع معيار ISO 5211) للحصول على الحد الأدنى من فقدان الطاقة والحركة الدقيقة
• مجموعة واسعة من درجات الحرارة التشغيلية تتكيف مع بيئات حقل النفط والغاز المتطرفة
• ضمان الامتثال للمعايير العالمية للسلامة والأداء
• تصميم الحفاظ المنخفض يقلل من تكاليف التشغيل ويقلل من وقت التوقف غير المخطط له
• متوافق مع مجموعة كاملة من ملحقات التحكم الهوائي لدمج النظام بسلاسة

• نموذج الجهاز التشغيلي: Flowserve Limitorque LPS Pneumatic Scotch Yoke Actuator
• نوع التشغيل: التشغيل المزدوج للطاقة الهوائية
• أقصى عزم الدوران: يصل إلى 250 كيلومتر (عزم الدوران الأعلى متاح عند الطلب)
• الحد الأقصى المسموح به لضغط العمل (MAWP): 12 بارج (174 PSIG)
• وسيط الإمداد: هواء الأداة، النيتروجين، الغاز الحلو (غاز حمض متوافق عند الطلب)
• درجة حرارة التشغيل القياسية: -29 درجة مئوية إلى 100 درجة مئوية (-20 درجة فهرنهايت إلى 212 درجة فهرنهايت)
• نطاق درجة الحرارة المخصصة: -60°C إلى 160°C متاحة عند الطلب
• محطات التوقف: مثبتة في الطرف الآخر، قابلة للتعديل ±5° (النسخة المحمية المغلقة اختيارية)
• مواد البناء: فولاذ الكربون المصنوع (البيت، الأسطوانة، علبة الربيع)
• واجهة الصمام: تتوافق مع معيار ISO 5211 للاتصال المباشر بالصمام
• مواد الختم: Buna/NBR، Viton، Silicon (مخصصة لظروف شديدة)
• الحماية من التآكل: متوافقة مع ISO 12944-2 / EN 15714-3 (حتى C5-M اختياري)
• عمر التصميم: 25 سنة مع التثبيت السليم والصيانة الروتينية

محرك LPS Flowserve Limitorque هو الحل المثالي لتشغيل العمل الثقيل لتطبيقات صناعة النفط والغاز ، بما في ذلك:

• التحكم في صمام منصة إنتاج النفط / الغاز على الأرض والبحر
• أنابيب عملية المصفاة تشغيل / إيقاف وتشغيل صمام تعديل
• محرك صمام السلامة لنظام نقل وتوزيع الغاز الطبيعي
• تشغيل صمام التحكم في السوائل لتخزين النفط / الغاز ومحطة خزان الخزانات
• ESD (إغلاق الطوارئ) و HIPPS (أنظمة حماية ضغط عالية النزاهة)
• تشغيل صمام رأس البئر وشجرة عيد الميلاد في عمليات الحفر للنفط والغاز
• التحكم في صمامات أنابيب النفط والغاز
• محركات صمامات العمليات الثقيلة في مصانع البتروكيماويات (المواد الخام المشتقة من النفط / الغاز)
• تشغيل صمام التبريد في منشأة معالجة وتخزين الغاز الطبيعي المسال (نسخة مخصصة)
• صناعة النفط والغاز عالية الضغط، عالية عزم الدوران صناعة صمام الأتمتة

1. ما الفرق بين الوضع الفردي و الوضع المزدوج؟

   يستخدم التصرف الواحد عودة الينبوع للعمل الآمن (إغلاق الفشل / فتح الفشل) مع القوة الهوائية في اتجاه واحد ؛ يستخدم التصرف المزدوج القوة الهوائية في كلا الاتجاهين ،مع قفل فشل عن طريق الملحقات المساعدة.

2. هل محرك LPS متوافق مع جميع الصمامات الصناعية؟

   تم تحسينه لصمامات زاوية ربع الدوران (صمامات الكرة والفراشة والقفازات) ويتوافق مع معيار ISO 5211 ، مما يتيح الارتباط المباشر مع معظم صمامات ربع الدوران الصناعية القياسية.

3. هل يمكن تخصيص جهاز التشغيل لبيئات الغازات الحمضية؟

   نعم، هناك تحسينات مادة مخصصة ومعالجات حماية من التآكل لتلبية معايير NACE MR0175 لعمليات النفط والغاز الغازي الحامض.

4. ما هي الصيانة المطلوبة لجهاز التشغيل LPS؟

   التفتيش الروتيني للاتصالات والخيوط الرئوية، والصيانة المقررة لمدة 6 سنوات في الموقع، واستبدال أجزاء التآكل (وفقاً لمعيار EN 15714 للتطبيقات ذات الدورة العالية).

5. هل يدعم جهاز التشغيل الاندماج مع أنظمة التحكم الرقمية؟

   نعم، فهي متوافقة مع المواقع النيوماتيكية، وصناديق تحويل الحد والمحولات لدمج سلس مع نظام التحكم في النفط والغاز.

6. ما هي الشهادات التي تمتلكها Flowserve Limitorque LPS؟

   تشمل الشهادات الرئيسية ATEX و SIL 3 (IEC 60518) و IP66 / IP67 و NEMA 4/4X و PED و NACE MR0175 (اختياري) ، وتلبية المعايير العالمية لصناعة النفط والغاز.

7. هل يمكن تخصيص عزم الدوران لمتطلبات صمام محددة؟

   نعم، Flowserve تقدم تكوينات عزم دوران مخصصة فوق 250 كيلومتر للقيام بواجبات تشغيل صمامات النفط والغاز الثقيلة (اتصل المصنع للتفاصيل).

لاستفسارات المنتجات، تأكيد المواصفات الفنية، طلبات الاقتباس ووضع الطلبات، يرجى الاتصال بفريقنا الفني والبيع المهنية عبر:

ويتشات / ما هو التطبيق / رقم الهاتف: +86 13472860702

نحن نقدم حلول التشغيل المخصصة، والدعم الفني في الموقع، وتوجيه التثبيت وخدمة ما بعد البيع لعملاء صناعة النفط والغاز في جميع أنحاء العالم.
