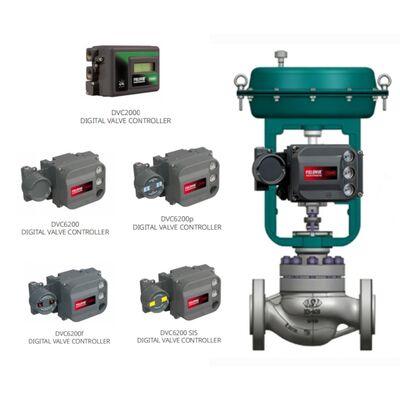

صمام تحكم تفاضلي عالي الضغط بأكمام متعددة الطبقات CHUAN YI HKG10 مع محدد موضع Fisher DVC6200
1. نظرة عامة على المنتج
صمام التحكم التفاضلي عالي الضغط بأكمام متعددة الطبقات CHUAN YI HKG10 الصيني، المدمج مع محدد موضع الصمام الرقمي Fisher DVC6200، هو حل تحكم متكامل عالي الأداء مصمم للبيئات الصناعية القاسية التي تتطلب تنظيمًا دقيقًا للضغط والتدفق وموضع الصمام. تم تطويره بواسطة CHUAN YI، وهي شركة مصنعة موثوقة للصمامات الصناعية، ويتميز صمام التحكم HKG10 بهيكل أكمام متطور متعدد الطبقات وتصميم داخلي محسّن للصمام، مما يتيح تقليل الضغط بكفاءة، وتخفيف الضوضاء، ومقاومة التآكل في ظروف التشغيل ذات درجات الحرارة العالية والضغوط التفاضلية العالية. ويكمل هذا محدد الموضع Fisher DVC6200 - وهو محدد موضع صمام رقمي رائد في الصناعة - يقوم بتحويل إشارة تحكم ثنائية الأسلاك 4-20 مللي أمبير إلى خرج هوائي مستقر لدفع مشغل الصمام، مما يضمن تحكمًا دقيقًا في موضع الصمام في الوقت الفعلي مع انحراف ضئيل. يجمع هذا النظام المتكامل بين براعة CHUAN YI القوية في صناعة الصمامات وتقنية التحكم المتطورة من Fisher، مما يوفر الموثوقية والدقة والكفاءة للتطبيقات الصناعية الحرجة.
2. الميزات
2.1 ميزات صمام التحكم التفاضلي عالي الضغط بأكمام متعددة الطبقات CHUAN YI HKG10
-
تصميم أكمام متطور متعدد الطبقات: يوفر هيكل الأكمام المتخصص متعدد الطبقات مع قنوات اختناق معقدة تخميدًا عاليًا، مما يقلل تدريجيًا من ضغط السائل وسرعته لتقليل التجويف والتآكل والضوضاء - مما يحقق تقليلًا للضوضاء يصل إلى 30 ديسيبل، وهو مثالي للبيئات الصناعية ذات الضوضاء العالية.
-
قابلية التكيف مع الضغط التفاضلي العالي: تم تصميمه خصيصًا للعمل بثبات تحت فروق الضغط الكبيرة، ويحافظ الصمام على أداء ثابت حتى في الظروف القاسية مع تقلبات الضغط المتكررة، مما يلغي انسداد الصمام أو تلفه.
-
أداء تسرب منخفض: يتوافق مع معيار ANSI FCI 70-2-2013 للتحكم في التسرب، مما يضمن إغلاقًا محكمًا لتقليل هدر الوسيط، ومنع التلوث البيئي، وتعزيز سلامة العملية.
-
بناء متين ومدمج: مزود بمشغل غشائي متعدد النوابض أو مشغل أسطواني (أحادي/مزدوج التأثير)، يتميز الصمام بتصميم مدمج، وقوة خرج كبيرة، ومكونات داخلية مقاومة للتآكل، ويدعم التشغيل المستمر طويل الأمد بأقل قدر من الصيانة.
-
خيارات هيكلية متعددة الاستخدامات: متوفر بتكوينات مستقيمة (HKG-10000) وزاوية (HKG-10100)، متوافق مع تخطيطات التركيب ومتطلبات العملية المختلفة.
-
اختيار مواد قابل للتخصيص: يمكن تخصيص مواد جسم الصمام والتشطيب (فولاذ كربوني، فولاذ مقاوم للصدأ، طلاء ستالايت) بناءً على وسيط العملية (مسبب للتآكل، عالي الحرارة، أو كاشط) لإطالة عمر الخدمة.

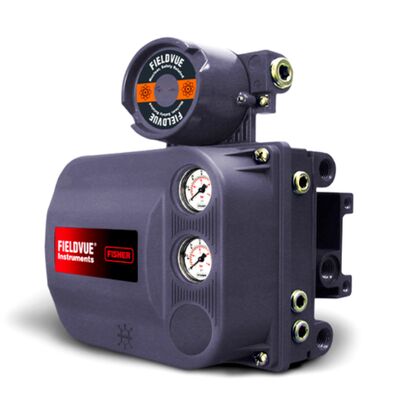

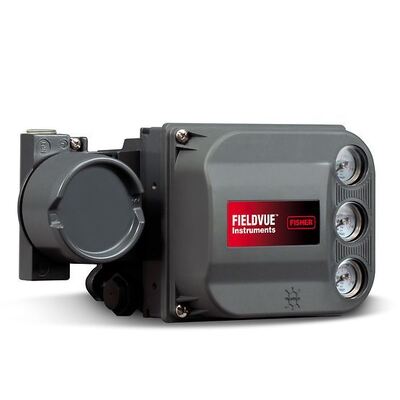

2.2 ميزات محدد موضع Fisher DVC6200
-
تغذية موضع بدون تلامس بدون ربط: يستخدم نظام تغذية راجعة غير تلامسي عالي الدقة، مما يلغي التلامس المادي بين ساق الصمام ومحدد الموضع لتجنب التآكل، وتقليل احتياجات الصيانة، وزيادة عمر الخدمة إلى أقصى حد.
-
قابلية تكيف بيئية فائقة: تقاوم الإلكترونيات المغلفة بالكامل الاهتزازات ودرجات الحرارة القصوى والأجواء المسببة للتآكل؛ يعزل صندوق طرف التوصيل المقاوم للعوامل الجوية الأسلاك الميدانية، مما يضمن التشغيل المستقر في البيئات الصناعية القاسية.
-
دقة عالية واستجابة سريعة: يتيح تصميم تحديد الموضع ثنائي المراحل استجابة سريعة لتغييرات نقطة الضبط الكبيرة وتحكمًا دقيقًا للتعديلات الصغيرة، مما يضمن دقة موضع الصمام في حدود ±0.1% من المقياس الكامل.
-
سهولة التشغيل والصيانة: يدعم اتصال HART التشغيل المحلي أو عن بعد؛ يسمح التصميم المعياري باستبدال المكونات الحيوية دون فصل الأسلاك الميدانية أو الأنابيب الهوائية، مما يقلل من وقت التوقف عن العمل.
-
تشخيصات شاملة: تراقب قدرات التشخيص الذاتي المدمجة أداء الصمام، وتكتشف المشكلات المحتملة (مثل تآكل المشغل، تسرب الهواء) في الوقت الفعلي، وتقدم تقارير صحية - مما يتيح الصيانة التنبؤية ويزيد من وقت تشغيل المعدات.
-
توافق واسع: متوافق مع معظم مشغلات الصمامات الهوائية (غشائية، أسطوانية) ويدعم التكامل مع أنظمة التحكم الموزعة (DCS) للتحكم المركزي في العملية.
3. المواصفات الفنية
3.1 مواصفات صمام التحكم CHUAN YI HKG10
|
المعلمة
|
المواصفات
|
|
نوع الصمام
|
صمام تحكم تفاضلي عالي الضغط بأكمام متعددة الطبقات
|
|
نوع الهيكل
|
مستقيم (HKG-10000)، زاوية (HKG-10100)
|
|
القطر الاسمي (DN)
|
25، 32، 40، 50، 65، 80، 100، 125، 150، 200، 250، 300، 350 مم
|
|
الضغط الاسمي (PN)
|
PN 4.0، 6.4 ميجا باسكال؛ ANSI Class 300، 600؛ JIS 20K، 30K، 40K
|
|
فرق الضغط المسموح به
|
حتى 10 ميجا باسكال (تختلف القيم المحددة حسب القطر الاسمي والمادة)
|
|
معدل التسرب
|
ANSI FCI 70-2-2013 Class V (قياسي)؛ Class VI (اختياري)
|
|
نطاق قابل للتعديل
|
50:1 (Cv ≥ 0.25)؛ 30:1 (Cv ≤ 0.16)
|
|
تقليل الضوضاء
|
حتى 30 ديسيبل (A)
|
|
مادة جسم الصمام
|
فولاذ كربوني (WCB)، فولاذ مقاوم للصدأ (CF8، CF8M)، فولاذ سبائكي (اختياري)
|
|
مادة تشطيب الصمام
|
فولاذ مقاوم للصدأ (1Cr18Ni9Ti)، طلاء ستالايت (لظروف التجويف/التآكل)
|
|
نوع المشغل
|
مشغل غشائي متعدد النوابض؛ مشغل أسطواني مكبسي أحادي/مزدوج التأثير
|
|
نطاق درجة حرارة التشغيل
|
-40 درجة مئوية ~ +450 درجة مئوية (تكوينات اختيارية لدرجات الحرارة العالية أو المنخفضة)
|
|
الامتثال للمعايير
|
GB/T 4213-2008، ANSI FCI 70-2-2013، API 6D
|
3.2 مواصفات محدد موضع Fisher DVC6200
|
المعلمة
|
المواصفات
|
|
النوع
|
متحكم صمام رقمي (بروتوكول اتصال HART 7)
|
|
إشارة الدخل
|
ثنائية الأسلاك 4-20 مللي أمبير تيار مستمر (مع اتصال HART)
|
|
إشارة الخرج
|
0.02 ~ 0.1 ميجا باسكال (0.3 ~ 1.5 رطل لكل بوصة مربعة) خرج هوائي
|
|
دقة التحكم
|
±0.1% من المقياس الكامل
|
|
وقت الاستجابة
|
≤ 0.5 ثانية (لتغيير خطوة بنسبة 90%)
|
|
نطاق درجة حرارة التشغيل
|
-40 درجة مئوية ~ +85 درجة مئوية (-40 درجة فهرنهايت ~ +185 درجة فهرنهايت)
|
|
مصدر الطاقة
|
24 فولت تيار مستمر (من حلقة 4-20 مللي أمبير)
|
|
تصنيف مقاوم للانفجار
|
Ex d IIC T6 Gb؛ Class I، Division 1، Groups B، C، D؛ Class II، Division 1، Groups E، F، G
|
|
تصنيف الحماية
|
IP66/IP67
|
|
معيار التركيب
|
ISO 5211، NAMUR (VDE/VG 3845)
|
4. التطبيقات
صمام التحكم التفاضلي عالي الضغط بأكمام متعددة الطبقات CHUAN YI HKG10 الصيني مع محدد موضع Fisher DVC6200 قابل للتطبيق على نطاق واسع في مختلف القطاعات الصناعية التي تتطلب تحكمًا دقيقًا في السوائل ذات الضغط التفاضلي العالي، بما في ذلك:
-
صناعة البتروكيماويات: يستخدم في عمليات التكرير والتخليق الكيميائي ومعالجة الغاز الطبيعي - مثل تنظيم الضغط في أبراج التقطير وخطوط تغذية المفاعلات وأنظمة نقل خطوط الأنابيب، حيث تكون فروق الضغط العالية والتحكم المستقر أمرًا بالغ الأهمية.
-
توليد الطاقة: يطبق في محطات الطاقة الحرارية ومحطات الطاقة النووية ومرافق الطاقة المتجددة - لتنظيم مياه التغذية والتحكم في ضغط البخار وأنظمة معالجة غاز المداخن، مما يضمن التشغيل الفعال والآمن لوحدات الطاقة.
-
صناعة النفط والغاز: مناسب لاستخراج النفط في المراحل الأولية ونقل خطوط الأنابيب في المراحل المتوسطة والمعالجة في المراحل النهائية - التحكم في تدفق النفط الخام والغاز الطبيعي والمنتجات المكررة تحت ظروف الضغط العالي ودرجة الحرارة العالية.
-
الصناعة المعدنية: يستخدم في صناعة الصلب وصهر المعادن غير الحديدية وعمليات المعالجة الحرارية - تنظيم تدفق مياه التبريد والبخار والهواء المضغوط للحفاظ على درجات حرارة وضغوط إنتاج مستقرة.
-
معالجة المياه وحماية البيئة: يطبق في أنظمة معالجة المياه عالية الضغط ومحطات معالجة مياه الصرف الصحي ومرافق تحلية المياه - التحكم في تدفق المياه والضغط لضمان كفاءة المعالجة والامتثال للمعايير البيئية.
-
الصناعات الدوائية والغذائية: يستخدم في التعقيم عالي الضغط وخلط السوائل وخطوط المعالجة - حيث يكون التسرب المنخفض والتحكم الدقيق وسهولة التنظيف مطلوبًا لتلبية معايير النظافة الصناعية.
5. الأسئلة الشائعة
س1: ما هي الميزة الرئيسية لتصميم الأكمام متعددة الطبقات لصمام CHUAN YI HKG10؟
ج1: يوفر تصميم الأكمام متعددة الطبقات تقليلًا تدريجيًا للضغط والتحكم في السرعة من خلال قنوات اختناق معقدة، مما يقلل بشكل فعال من التجويف والتآكل والضوضاء. يطيل هذا التصميم عمر خدمة الصمام ويضمن التشغيل المستقر تحت ظروف الضغط التفاضلي العالي، وهو أمر بالغ الأهمية للبيئات الصناعية القاسية.
س2: هل يمكن تشغيل محدد موضع Fisher DVC6200 عن بعد؟
ج2: نعم. يدعم Fisher DVC6200 اتصال HART 7، مما يسمح بالتشغيل عن بعد وتعديل المعلمات والتشخيصات عبر جهاز اتصال HART أو نظام DCS. هذا يلغي الحاجة إلى التشغيل في الموقع، مما يقلل من وقت الصيانة وتكاليف العمالة.
س3: ما هي المواد المتاحة لصمام HKG10، وكيف تختار المادة المناسبة؟
ج3: جسم الصمام متوفر بفولاذ كربوني (WCB)، وفولاذ مقاوم للصدأ (CF8، CF8M)، وفولاذ سبائكي؛ يمكن أن يكون تشطيب الصمام من الفولاذ المقاوم للصدأ أو مطليًا بالستالايت. يعتمد الاختيار على وسيط العملية (على سبيل المثال، تتطلب الوسائط المسببة للتآكل الفولاذ المقاوم للصدأ؛ تتطلب الوسائط الكاشطة/المتجوّفة طلاء الستالايت) ودرجة حرارة/ضغط التشغيل.
س4: ما هو العمر الافتراضي للنظام المتكامل (صمام HKG10 + محدد موضع DVC6200)؟
ج4: في ظل ظروف التشغيل العادية والصيانة المنتظمة، يتمتع صمام CHUAN YI HKG10 بعمر خدمة يتراوح بين 5-8 سنوات، بينما يمكن لمحدد موضع Fisher DVC6200 العمل بثبات لمدة 8-10 سنوات. قد يختلف العمر الافتراضي الفعلي بناءً على ظروف التشغيل وتكرار الصيانة وخصائص الوسيط.
س5: هل النظام متوافق مع أنظمة DCS أو أنظمة التحكم الحالية؟
ج5: نعم. يدعم محدد موضع Fisher DVC6200 اتصال HART، وهو متوافق على نطاق واسع مع معظم أنظمة DCS الصناعية (مثل Siemens، Emerson، Honeywell). يمكن دمج النظام بسهولة في شبكات التحكم الحالية للمراقبة والتحكم المركزي.
6. اتصل بنا
لمزيد من المعلومات حول صمام التحكم التفاضلي عالي الضغط بأكمام متعددة الطبقات CHUAN YI HKG10 الصيني مع محدد موضع Fisher DVC6200، بما في ذلك التسعير وخيارات التخصيص والدعم الفني، يرجى الاتصال بنا عبر القنوات التالية:
WeChat/WhatsApp/رقم الهاتف: +86 13472860702
سيستجيب فريقنا المحترف لاستفساراتكم في غضون 24 ساعة وسيقدم حلولًا مخصصة لتلبية احتياجاتكم الصناعية.
7. المنتجات ذات الصلة
نحن نقدم مجموعة كاملة من المنتجات التكميلية لدعم أنظمة التحكم الصناعية الخاصة بكم، بما في ذلك:
-
صمام التحكم التفاضلي منخفض الضغط بأكمام متعددة الطبقات CHUAN YI HKG20: مناسب لبيئات العمليات ذات الضغط التفاضلي المنخفض، مع نفس تصميم الأكمام متعددة الطبقات الموثوق.
-

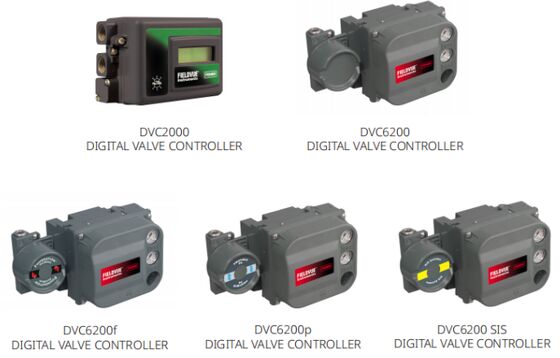

محددات موضع سلسلة Fisher DVC6000: بما في ذلك DVC6100 (أحادي التأثير) و DVC6300 (محدد موضع ذكي مع FOUNDATION Fieldbus)، متوافق مع أنواع مختلفة من الصمامات.
-
مشغلات الصمامات الهوائية: مشغلات أسطوانية مكبسية أحادية/مزدوجة التأثير ومشغلات غشائية، متوفرة بأحجام مختلفة لتتناسب مع مواصفات الصمامات المختلفة.
-
منظمات فلتر الهواء: منظمات فلتر عالية الدقة لضمان إمداد هواء نظيف ومستقر لمحدد الموضع والمشغل، مما يطيل عمر المعدات.
-
مؤشرات موضع الصمام ومفاتيح الحد: لتغذية موضع الصمام في الوقت الفعلي والتحكم في التشابك، مما يعزز سلامة العملية.
