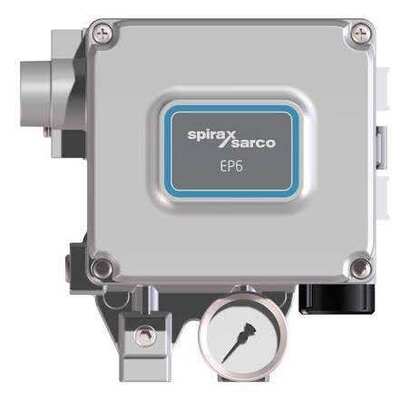

إن Spirax Sarco EP6SLS1-A هو جهاز تحديد موضع كهربائي هوائي موثوق به يحول إشارة التحكم 4-20 مللي أمبير إلى مخرج هوائي دقيق لتحديد موضع الصمام بدقة. تم تصميمه للمحركات الخطية أحادية الفعل المطابقة لـ NAMUR، وهو يضمن التناسب الدقيق بين إشارة الإدخال وشوط الصمام، مع غلاف متين من الألومنيوم المصبوب مناسب للتركيب الخارجي.
| إشارة الإدخال | 4-20 مللي أمبير (نطاق الانقسام بحد أدنى لسعة 8 مللي أمبير) |
| مقاومة | الحد الأقصى 250 ±15 أوم |
| إمدادات الهواء | 1.4 إلى 7.0 بار (تنظيم 5 إلى 10 رطل لكل بوصة مربعة فوق نطاق زنبرك المحرك) |
| جودة الهواء | ISO 8573-1:2010 الفئة 3:3:2 |
| ضغط الإخراج | 0 إلى 100% من ضغط العرض |
| شوط المحرك (الخطي) | 20 ملم إلى 150 ملم |
| فعل | تنفيس التمثيل / الفشل |
| درجة حرارة التشغيل | قياسي -20 درجة مئوية إلى +70 درجة مئوية |
| تدفق الهواء | 80 لتر في الدقيقة عند 1.4 بار |
| استهلاك الهواء في حالة ثابتة | 2.4 لتر في الدقيقة عند 1.4 بار |
| اتصالات الهواء | ¼" أنثى معاهدة حظر الانتشار النووي |
| التوصيلات الكهربائية | غدة كابل M20، أطراف توصيل للموصلات من 0.5 إلى 2.5 مم² |
| حساسية | ±0.2% FS (أحادي التمثيل) |
| التباطؤ | ±1% FS |
| الخطية | ±1% FS (أحادي التمثيل) |
| التكرار | ±0.5% FS |
| درجة الحماية | IP66 |
| مواد الإسكان | ألومنيوم مصبوب (طلاء مضاد للتآكل RAL9016) |
| وزن الشحن | تقريبا. 2.8 كجم (جهاز تحديد الموضع فقط، طقم التثبيت الإضافي) |
مناسب تمامًا لتعديل التحكم في صمامات التحكم الهوائية في أنظمة البخار ودوائر التسخين وخطوط المعالجة والمنشآت الصناعية - خاصة مع مشغلات Spirax Sarco مثل سلسلة PN9000 أو TN2000 أو PNS حيث يؤدي تحديد الموقع الدقيق إلى تحسين الكفاءة والاستجابة.
س: ما هي المحركات التي تعمل معها؟
ج: أي مشغلات هوائية خطية أو دوارة متوافقة مع NAMUR؛ السكتة الدماغية الخطية 20-150 ملم.
س: هل هو يعمل بالحلقة؟
ج: نعم - سلكين، مدعوم مباشرة بإشارة 4-20 مللي أمبير.
س: هل يمكن استخدامه في الهواء الطلق؟
ج: نعم، مع حماية IP66 وغطاء من الألومنيوم المعالج.
س: ما هي متطلبات إمدادات الهواء؟
ج: الهواء النظيف والجاف 1.4–7 بار وفقًا لمعيار ISO 8573-1:2010 الفئة 3:3:2.
س: هل يشمل مقياس؟
ج: تتميز النماذج القياسية غالبًا بمقياس ضغط العرض/الإخراج.
يمكن لفريقنا المساعدة في اختيار مجموعة التثبيت، أو تحديد حجمها، أو مدى توفرها — تواصل معنا لإعداد صمام التحكم لديك.
فكر في الإصدار الدوار EP6 (EPR) للمحركات ربع دورة، أو قم بإقرانه مع المحركات الهوائية من سلسلة Spirax Sarco PN9000 للتجميعات الكاملة.
