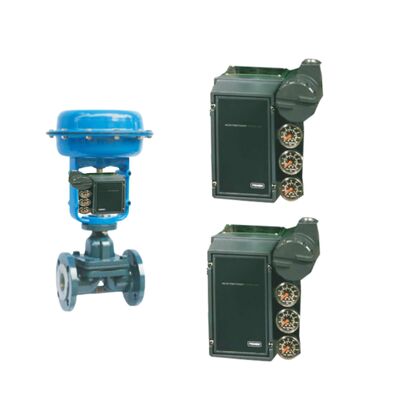

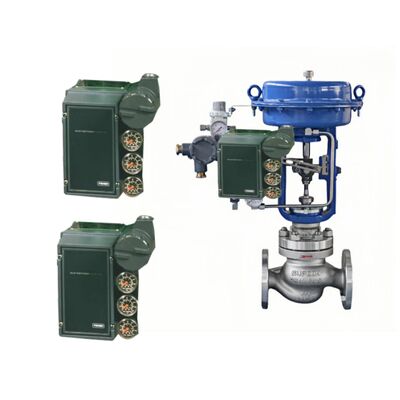

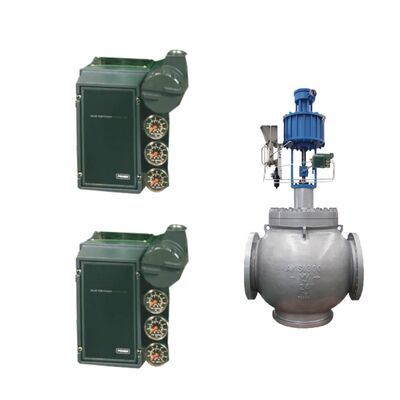

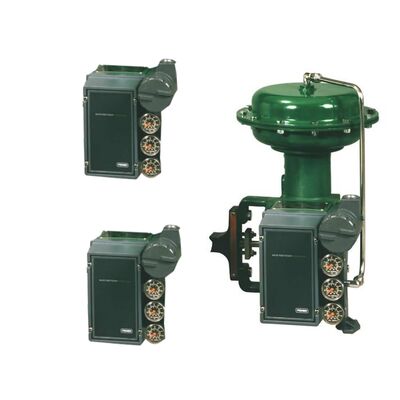

يوفر جهاز تحديد موضع المحرك الكهروميكانيكي Fisher 3620J تحديد موضع دقيق وموثوق للصمامات للمشغلات الدوارة ذات الفعل الأحادي. يجمع بين جهاز تحديد موضع هوائي 3610J المثبت ومحول الكهروميكانيكي 3622 لتحويل إشارة تحكم 4-20 مللي أمبير تيار مستمر إلى ضغط هوائي إخراج متناسب. تم تصميم جهاز 3620J لمشغلات Fisher 1051 و 1052 و 2052 ( ومتوافق مع صمامات V500 و Vee-Ball ™ ) ، ويضمن دورانًا دقيقًا للساق في تطبيقات العمليات الصعبة.
| المعلمة | المواصفات |
|---|---|
| إشارة الإدخال | 4-20 مللي أمبير تيار مستمر ( 30 فولت تيار مستمر كحد أقصى ، 2.4 فولت تيار مستمر كحد أدنى عند 20 مللي أمبير ) |
| إشارة الإخراج | هوائي حتى ضغط الإمداد الكامل |
| ضغط الإمداد | 0.3 بار ( 5 رطل لكل بوصة مربعة ) فوق متطلبات المشغل ؛ بحد أقصى 10.3 بار ( 150 رطل لكل بوصة مربعة ) |
| استهلاك الهواء ( في حالة الاستقرار ) | 0.49 متر مكعب عادي / ساعة ( 18.2 قدم مكعب قياسي / ساعة ) عند 1.4 بار |
| درجة حرارة التشغيل | –40 إلى 82 درجة مئوية ( –40 إلى 180 درجة فهرنهايت ) |
| دوران الصمام | 60 درجة ، 75 درجة ، أو 90 درجة |
| الخطية ( مباشر / عكسي ) | ± 1.5٪ / ± 0.75٪ من نطاق الإخراج |
| زمن الاستجابة | 0.75٪ من نطاق الإخراج |
| نطاق ميت | 0.1٪ من نطاق الإدخال |
| التوصيل الكهربائي | 1/2-14 وصلة سلكية NPT |
| التوصيلات الهوائية | 1/4 NPT داخلي |
مثالي للتحكم الدقيق في الصمامات الدوارة في عمليات النفط والغاز ، والكيماويات ، والطاقة ، والتكرير حيث يكون تحديد الموضع الدقيق وشهادة المناطق الخطرة مطلوبة.
