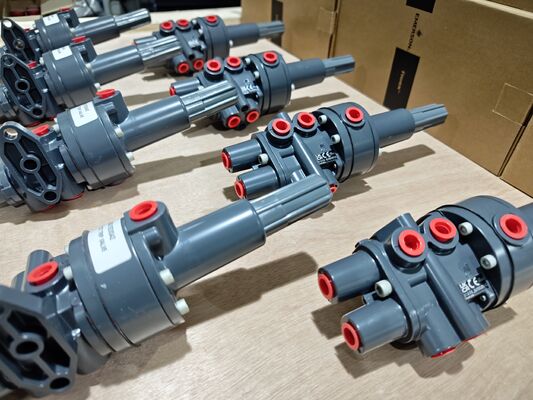

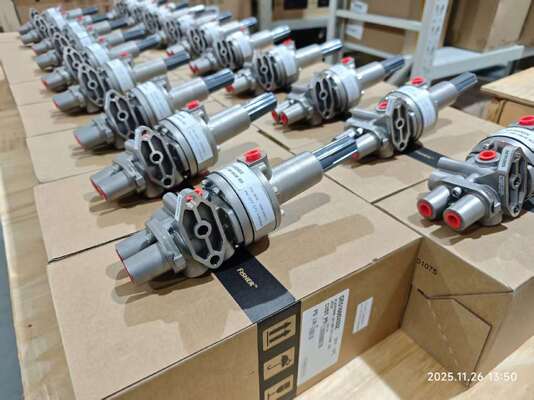

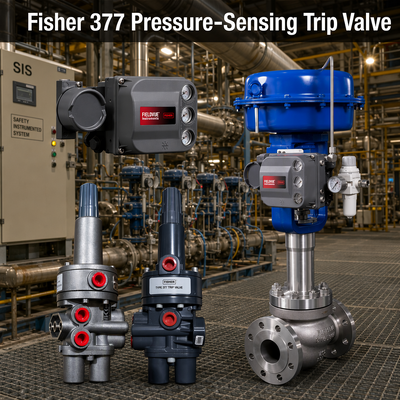

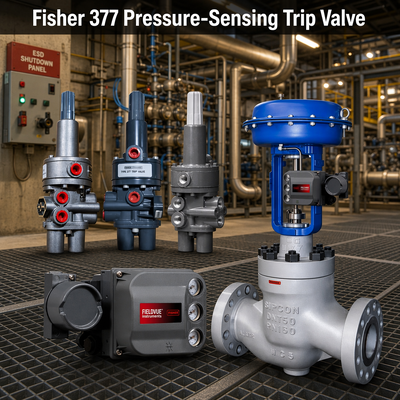

فاي-شر 377 هو صمام إطلاق استشعار الضغط مصمم لتطبيقات التحكم التي تتطلب جهاز تشغيل محدد أو عمل صمام عندما ينخفض ضغط الإمداد إلى أقل من نقطة إطلاق محددة.يساعد على الحفاظ على سلامة العملية من خلال التسبب في فشل المحرك، قفل في الموقف الأخير، أو فشل، وإعادة تعيين تلقائيًا عند استعادة ضغط الإمداد.
هذا الصمام يسهل الأنابيب بالمقارنة مع الأنظمة التي تستخدم صمامات التبديل المتعددةويستخدم التصميم مناطق الحجاب الحاجز الكبيرة مع عدد قليل من الأجزاء المتحركة للأداء الموثوق به وطول عمر الخدمةتشمل التكوينات المتاحة فشل أسفل (377D) ، قفل في الموقف الأخير (377L) ، فشل-أعلى (377U) ، وخيارات الدوار فشل قريب (377CW / 377CCW). يمكن تركيبها على مجموعة متنوعة ، نير ،أو دعامة ومتوافق مع مختلف محركات المكبس فيشر.
| المواصفات | تفاصيل |
|---|---|
| النوع | صمام التشغيل الحساس للضغط |
| التكوينات المتاحة | 377D (فشل إلى أسفل) ، 377L (القفل الموقف الأخير) ، 377U (فشل إلى أعلى) ، 377CW / 377CCW (فشل الدوار قريب) |
| ضغط الإمداد | الحد الأقصى 10.3 بار (150 بي سي جي) ؛ الحد الأدنى 3.8 بار (55 بي سي جي) |
| نقطة الرحلة | قابلة للتعديل من 2.8 بار (40 بي سي جي) إلى 72٪ من ضغط التغذية |
| إعادة تعيين | 12.5٪ إلى 33٪ فوق نقطة الرحلة المعدلة |
| اتصالات الجسم | 1/4 NPT الداخلية |
| نطاق الحرارة | النتريل: -40 إلى 82 درجة مئوية (-40 إلى 180 درجة فهرنهايت) ؛ الفلوروكربون: -18 إلى 104 درجة مئوية (0 إلى 220 درجة فهرنهايت) |
| مواد السكن | الألومنيوم أو الفولاذ المقاوم للصدأ |
| الوزن التقريبي | الألومنيوم: 0.95 كجم؛ الفولاذ المقاوم للصدأ: 2.31 كجم |
| المنطقة الخطرة | متوافق مع ATEX / CUTR ؛ قادر على SIL 3 (377 SST) |
تستخدم في أنظمة التحكم في العمليات عبر النفط والغاز والكيماويات وتوليد الطاقة وغيرها من الصناعات التي يتطلب فيها عمل فعال موثوق به عند فقدان إمدادات الهواء.
قد يواجه المستخدمون تحديات مع تعيين نقطة انطلاق غير صحيحة ، أو أنابيب وضع الفشل غير صحيحة ، أو حجم حجم الخزان لبعض التكوينات.نقطة انطلاق قابلة للتعديل وأوضاع الفشل القابلة للتحويل تساعد على معالجة هذه عند تطبيقها بشكل صحيح.
بمثابة استبدال مباشر أو ترقية وظيفية لفمامات Fi-sher السابقة أو أجهزة استشعار الضغط المكافئة في دوائر حماية المحرك.
نحن نقدم منتجات Fi-sher (E-merson) الأصلية ونقدم الدعم العملي لاختيار التكوين الصحيح بناءً على احتياجات المحرك والعملية.
الوقت النموذجي للإنتاج والتسليم هو 6-8 أسابيع.
يرجى تقديم نوع المحرك، وضع الفشل المطلوب، نطاق ضغط الإمداد، تفضيل المواد، والكمية لاقتراح مخصص.
