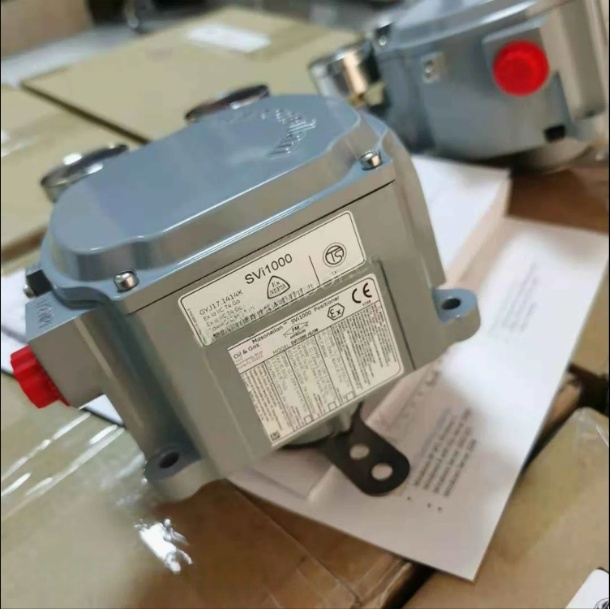

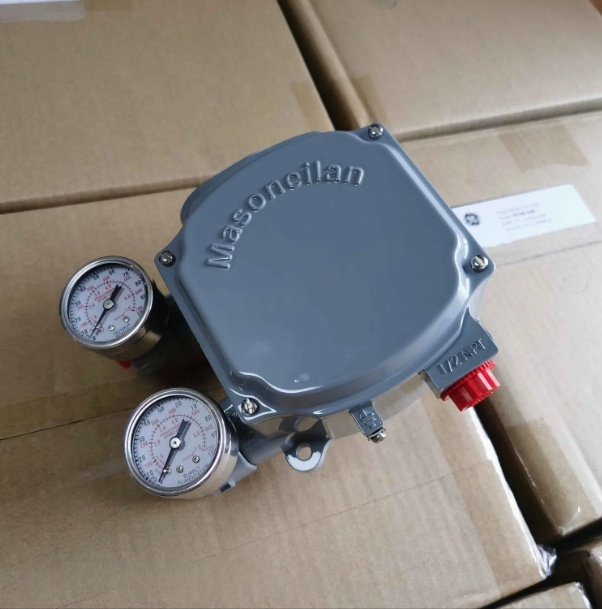

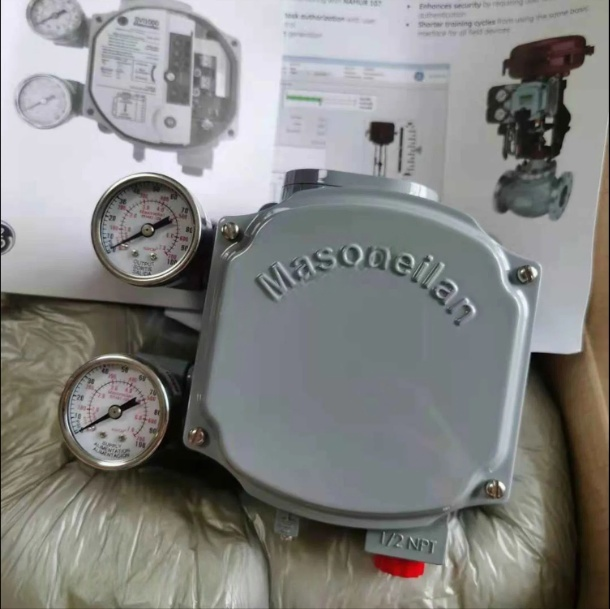

ماسونيلان SVi1000 هو جهاز تحديد موقع الصمام الكهربائي الهوائي الرقمي المصمم لصمامات التحكم الهوائية ذات التصرف الواحد.مقارنة مع ردود فعل موقف الصمام من جهاز استشعار مغناطيسي غير اتصال، ويقوم بتعديل ضغط جهاز التشغيل للتحديد الدقيق للموقع. تدعم الوحدة الاتصالات HART للتكوين والتشخيص المحلي أو البعيد.
يحتوي جهاز تحديد المواقع هذا على واجهة محلية سهلة الاستخدام ذات زر واحد وظيفة واحدة مع مصابيح LED لسهولة الإعداد والمعايرة.انها تستخدم مستشعر السفر المغناطيسية قوية غير الاتصال مناسبة لكل من الصمامات الخطية والدوارة. يوفر المقصورة الصناعية من الألومنيوم حماية IP66 / NEMA 4X. وتشمل الميزات الاختيارية مفاتيح الحالة الصلبة وإعادة نقل الموقف والمغناطيس المدمج.التشغيل الآلي وتكوينات محددة مسبقاً تساعد على تقليل وقت التشغيل، في حين أن التشخيص المدمج يدعم عد الدورات واختبارات الخطوات ومراقبة صحة النظام.
| المواصفات | تفاصيل |
|---|---|
| النوع | جهاز تحديد المواقع الرقمي الكهربائي الهوائي |
| إشارة الدخول | 4-20 mA (بالتحكم في الحلقة) |
| التواصل | هارت 5 أو 7 |
| جهاز استشعار السفر | مغناطيسي بدون اتصال (تأثير هول) |
| نطاق السفر الخطي | 0.25" إلى 8" (6.4 إلى 200 مم) القدرة النموذجية |
| نطاق السفر الدواري | 18° إلى 140° |
| الدقة | ±0.5 ٪ إلى ±1.0 ٪ كامل المدى (عادة) |
| التهاب النسيج + عصابة ميتة | ±0.3٪ من النطاق الكامل |
| التكرار | ±0.3٪ من النطاق الكامل |
| درجة حرارة العمل | -40°C إلى 85°C (-40°F إلى 185°F) |
| حماية السكن | IP66 / NEMA 4X |
| إمدادات الهواء | 1.4 إلى 6.9 بار (20 إلى 100 psi) يتم تنظيمها وتصفيتها |
| نوع جهاز التشغيل | عمل واحد |
| الوزن | ما يقرب من 2~3.2 كجم حسب التكوين |
تستخدم في صناعات العمليات بما في ذلك النفط والغاز ، ومعالجة الكيماويات ، وتوليد الطاقة ، والتكرير ، والتحكم الصناعي العام لموقع دقيق لفائف التحكم النيوماتيكية ذات التصرف الواحد.
قد يواجه المستخدمون مشكلات معقدة في الإعداد الأولي لمحركات تحديد المواقع القديمة أو ضعف الرؤية التشخيصية. يعالج SVi1000 هذه المشكلات من خلال أزرار واجهة محلية مبسطة ،وظائف التشغيل الآلي، الاستشعار بدون اتصال الذي يقلل من التآكل، والتشخيص عن بعد القائم على HART.
مناسبة كبديل أو ترقية لمواقع Masoneilan SVI السابقة وغيرها من أجهزة المواقع التقليدية أو الرقمية ذات التصرف الواحد التي تتطلب اتصال HART ورد فعل بدون اتصال.
نحن نقدم أجهزة تحديد المواقع الأصلية من "ماسونيلان" (بيكر هيوز) ونقدم الدعم العملي للاختيار الصحيح ومطابقة التطبيق في أنظمة التحكم في العملية.
الوقت النموذجي للإنتاج والتسليم هو 6-8 أسابيع.
يرجى تقديم تفاصيل حول نوع الصمام (خطي أو دواري) ومواصفات جهاز التشغيل والخيارات المطلوبة (المفاتيح وإعادة الإرسال والمقاييس) واحتياجات المناطق الخطرة والكمية من أجل اقتراح مخصص.
