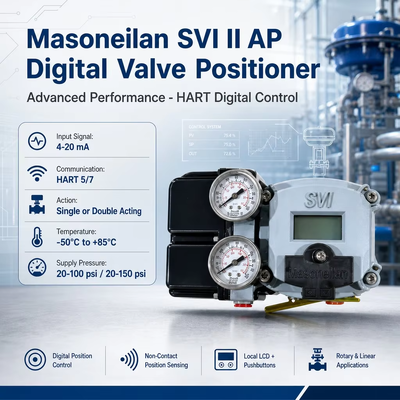

The Masoneilan SVI II AP (Smart Valve Interface Advanced Performance) is a digital valve positioner and controller that uses a 4-20 mA signal with HART communication to precisely control single-acting or double-acting pneumatic actuatorsيحتوي على جهاز استشعار لموقع مغناطيسي غير متصل ومصمم لكل من صمامات التحكم الخطية والدورية.
هذا جهاز تحديد المواقع الرقمي المتقدم يجمع بين تحديد المواقع بدقة عالية مع تشخيص في الوقت الحقيقي و شاشة LCD محلية مع أزرار الضغط لسهولة الإعداد.جهاز استشعار تأثير هال دون اتصال يزيل نقاط الارتداء الميكانيكية داخل السكنتساعد أدوات التشغيل التلقائية مثل التوقف التلقائي والتعديل التلقائي على تقليل وقت الإعداد.قدرة التدفق العالي الاختيارية يمكن أن تقلل أو تلغي الحاجة إلى محفزات خارجية أو مخرجات سريعةالتصميم الوحدي يدعم تحديثات الميدان للخيارات والبرمجيات الثابتة ، ويتكامل مع أنظمة التحكم الرئيسية وبرمجيات إدارة الأصول عبر تقنيات HART و eDDL و DTM.

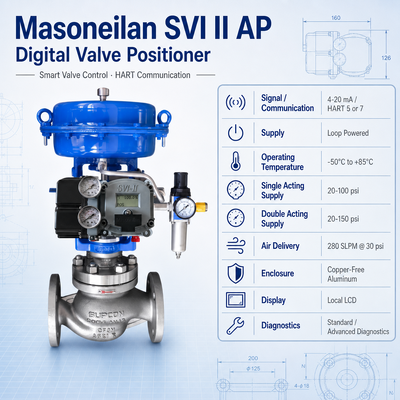

| المواصفات | تفاصيل |
|---|---|
| النموذج | SVI II AP (الأداء المتقدم) |
| إشارة الدخول | 4-20 mA مع HART 5 أو 7 |
| استشعار الموقع | مغناطيسي بدون اتصال (تأثير هول) |
| التوافق مع جهاز التشغيل | منوعات ذات تأثير منفرد أو مزدوج |
| أنواع الصمامات | خطية ودورية |
| الدقة | ±0.5 ٪ من النطاق الكامل (عادة) |
| التهاب النسيج + عصابة ميتة | ±0.3٪ من النطاق الكامل |
| التكرار | ±0.3٪ من النطاق الكامل |
| درجة حرارة العمل | -50°C إلى +85°C |
| ضغط الإمداد | عمل واحد: 20 ‰ 100 psi (1.4 ‰ 6.9 بار) ؛ عمل مزدوج: يصل إلى 150 psi (10.3 بار) |
| الحجرة | NEMA 4X / IP66 |
| مواد السكن | الألومنيوم منخفض النحاس (316L الفولاذ المقاوم للصدأ اختياري) |
| التشخيص | القياسية والمتقدمة (أجهزة استشعار الضغط، أعداد الدورات، التوقيعات) |
| السلامة | الامتثال الذاتي SIL 2 (IEC 61508) |
| الشهادات | الموافقات ATEX و IECEx و FM و FMc والمنطقة |
تستخدم في صناعات النفط والغاز، المعالجة الكيميائية، التكرير، توليد الكهرباء، والعمليات العامة للتحكم الدقيق في صمامات التحكم الهوائية في العمليات المستمرة والشرائح.
غالبًا ما يواجه مستخدمو أجهزة تحديد المواقع القديمة ارتداء أجهزة الاستشعار، أو معايرة معقدة، أو رؤية تشخيصية محدودة. يعالج SVI II AP هذه المشاكل باستخدام الاستشعار بدون اتصال، ومساعدات الإعداد الآلي،واجهة LCD المحلية قابلة للتشغيل في المناطق الخطرة، والتشخيص الشامل عبر الإنترنت / خارج الإنترنت.
مناسبة كترقية مباشرة أو استبدال لمحركات تحديد المواقع السابقة من سلسلة Masoneilan SVI ومحركات تحديد المواقع التناظرية أو الرقمية الأخرى على أجهزة التشغيل ذات التأثير الواحد أو المزدوج.

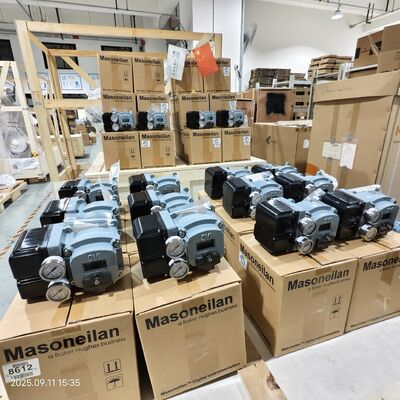

نحن نقدم أجهزة تحكم الصمامات الرقمية الأصلية من Masoneilan (Baker Hughes) ونقدم الدعم العملي لاختيار النموذج الصحيح ومطابقة التطبيق.
الوقت النموذجي للإنتاج والتسليم هو 6-8 أسابيع.
الرجاء تقديم نوع جهاز التشغيل (مفعول واحد / مزدوج) ، ونمط الصمام (خطي / دوار) ، والخيارات المطلوبة (LCD ، تدفق عالي ، جهاز إرسال الموقف ، المفاتيح) ، واحتياجات المنطقة الخطرة ،والكمية من أجل اقتباس مخصص.
