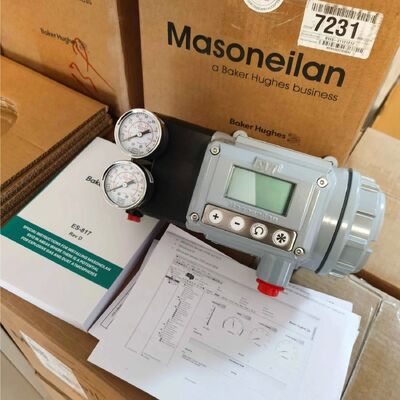

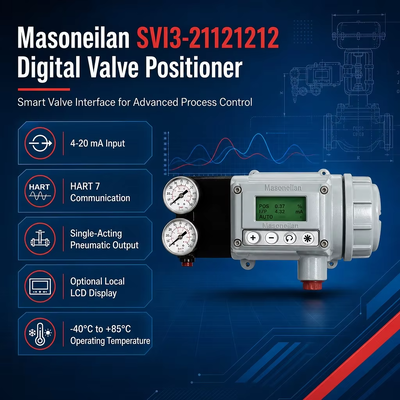

يُعد Masoneilan SVI3 الجيل الثالث من مُحددات موضع الصمام الرقمية من Baker Hughes، والمصمم للتحكم الدقيق والمتجاوب في صمامات التحكم الهوائية أحادية الفعل. التكوين المحدد SVI3-21121212 ينتمي إلى هذه السلسلة ويستخدم خوارزميات تحكم متقدمة جنبًا إلى جنب مع تقنية استشعار الموضع المغناطيسي غير المتصلة.
يستقبل وحدة التحكم الرقمية في الصمام هذه إشارة نقطة ضبط 4-20 مللي أمبير ويستخدم مستشعر مغناطيسي غير متصل بتأثير هول لقياس موضع الصمام. يدعم اتصالات HART 7 للتكوين والتشخيص عن بُعد. تشمل الميزات الرئيسية إعداد ومعايرة SmartCal بزر واحد، وشاشة LCD رسومية محلية اختيارية مع أزرار ضغط مناسبة للمناطق الخطرة، وتشخيصات متقدمة للصمام عبر الإنترنت. يوفر التصميم استهلاكًا أقل للهواء في حالة الثبات مقارنةً بمحددات الموضع التقليدية مع الحفاظ على قدرة توصيل هواء عالية. إنه مناسب لكل من الصمامات الخطية والدوارة ومصمم للتركيب الداخلي أو الخارجي في البيئات الصناعية.
| المواصفات | التفاصيل |
|---|---|
| سلسلة الموديل | SVI3 (الجيل الثالث) |
| التكوين المحدد | SVI3-21121212 |
| النوع | محدد موضع / وحدة تحكم صمام رقمي بتقنية HART |
| إشارة الدخل | 4-20 مللي أمبير (مدعوم بالحلقة) |
| الاتصالات | HART 7 |
| استشعار الموضع | مغناطيسي غير متصل (تأثير هول) |
| قدرة السفر الخطي | 0.25 بوصة إلى 8 بوصات (6.4 إلى 200 مم) |
| قدرة السفر الدوراني | 118 درجة إلى 140 درجة |
| الدقة | ±0.5% من المدى الكامل (نموذجي) |
| التفاوت + النطاق الميت | ±0.3% من المدى الكامل |
| التكرار | ±0.3% من المدى الكامل |
| درجة حرارة التشغيل | -55 درجة مئوية إلى +85 درجة مئوية (خيار ممتد)؛ قياسي -40 درجة مئوية إلى +85 درجة مئوية |
| ضغط الإمداد | 1.4 إلى 8.3 بار (20 إلى 120 رطل لكل بوصة مربعة) |
| توصيل الهواء | 410 SLPM @ 30 رطل لكل بوصة مربعة |
| الإجراء الهوائي | أحادي الفعل، آمن عند الفشل |
| حماية الغلاف | IP66 / NEMA 4X |
| مادة الغلاف | ألومنيوم خالٍ من النحاس (316SS اختياري) |
| الشهادات | قادر على SIL3؛ موافقات ATEX، IECEx، US، Canada للمناطق الخطرة |
يُستخدم في صناعات النفط والغاز، والمعالجة الكيميائية، وتوليد الطاقة، والتكرير، والصناعات العملية العامة لتحديد موضع صمامات التحكم الهوائية أحادية الفعل بدقة في الخدمة المستمرة والمتطلبة.
غالبًا ما يواجه مستخدمو محددات الموضع القديمة أوقات تشغيل طويلة، واستهلاكًا أعلى للهواء، ورؤية محدودة للتشخيص، أو تآكل المستشعر. يعالج SVI3 هذه المشكلات من خلال إعداد SmartCal بزر واحد، واستخدام أقل للهواء في حالة الثبات، واستشعار غير متصل، وتشخيصات متقدمة عبر الإنترنت مع إمكانية تخزين البيانات.
يعمل كترقية حديثة أو بديل لمحددات الموضع السابقة من سلسلة Masoneilan SVI (مثل SVI II AP أو SVi1000) ومحددات الموضع الرقمية أو التناظرية أحادية الفعل الأخرى التي تتطلب اتصالات HART وتشخيصات محسنة.
نحن نوفر وحدات تحكم صمامات رقمية أصلية من Masoneilan (Baker Hughes) ونقدم دعمًا عمليًا لاختيار التكوين الصحيح ومطابقة تطبيقات العملية.
وقت الإنتاج والتسليم النموذجي هو 6-8 أسابيع.
يرجى تقديم تفاصيل حول نوع الصمام (خطي أو دوراني)، ومواصفات المشغل، ومستوى التشخيص المطلوب، وتفضيل العرض، واحتياجات شهادات المناطق الخطرة، والكمية للحصول على عرض أسعار مخصص.
