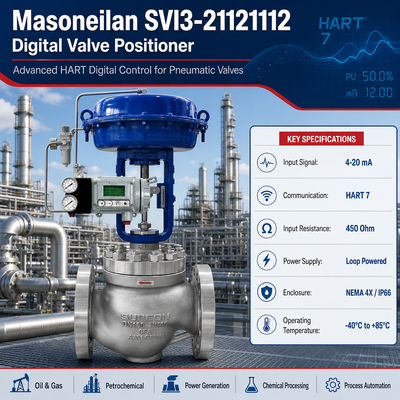

وحدة تحكم الصمام الرقمية Masoneilan SVI3-21121112
وحدة Masoneilan SVI3 هي الجيل الثالث من وحدة تحديد موضع الصمام الرقمية من Baker Hughes، وهي مصممة للتحكم الدقيق والموثوق في صمامات التحكم الهوائية أحادية الفعل. ينتمي تكوين SVI3-21121112 إلى هذه السلسلة ويستخدم خوارزميات تحكم متقدمة جنبًا إلى جنب مع استشعار موضع مغناطيسي بدون تلامس مثبت في الميدان لتقديم أداء سريع الاستجابة في تطبيقات العمليات الصناعية.
نظرة عامة على المنتج
تتميز وحدة تحديد الموضع الرقمية هذه بتقنية HART 7 بخاصية SmartCal للإعداد والمعايرة بزر واحد لتبسيط التشغيل. تدعم الصمامات الخطية والدوارة مع نهج تركيب عالمي. تراقب التشخيصات عبر الإنترنت حالة الصمام باستمرار، مع القدرة على تخزين بيانات التشخيص لفترات طويلة للمساعدة في تحديد المشكلات قبل أن تؤثر على العمليات. تقلل أنظمة الهواء ذات التسرب المنخفض من استهلاك الهواء في حالة الثبات مع الحفاظ على استجابة تحكم قوية. يسمح خيار الشاشة الرسومية المحلية مع الأزرار بالتكوين والمراقبة في الميدان، بما في ذلك المناطق الخطرة. تم بناء الوحدة لتكون متينة في البيئات الصعبة وتتكامل مع أنظمة التحكم الرئيسية عبر اتصالات HART وأدوات البرامج الداعمة مثل ValVue.
المواصفات الفنية
| المواصفات | التفاصيل |
|---|---|
| سلسلة الموديل | SVI3 (واجهة الصمام الذكي الجيل الثالث) |
| مثال على التكوين | SVI3-21121112 |
| النوع | وحدة تحديد موضع / تحكم الصمام الرقمية |
| إشارة الدخل | 4-20 مللي أمبير مع HART 7 |
| استشعار الموضع | مغناطيسي بدون تلامس (تأثير هول) |
| عمل المشغل | أحادي الفعل، آمن عند الفشل |
| توافق الحركة | خطي ودوار |
| قدرة الحركة الخطية | 0.25 بوصة إلى 8 بوصات (6.4 إلى 200 مم) |
| قدرة الحركة الدورانية | 18 درجة إلى 140 درجة |
| الدقة | ±0.5% من المدى الكامل (نموذجي) |
| التشوه + النطاق الميت | ±0.3% من المدى الكامل |
| التكرار | ±0.3% من المدى الكامل |
| درجة حرارة التشغيل | -55 درجة مئوية إلى +85 درجة مئوية |
| ضغط الإمداد | 20 إلى 120 رطل لكل بوصة مربعة (1.4 إلى 8.3 بار) |
| توصيل الهواء | 410 SLPM @ 30 رطل لكل بوصة مربعة |
| التشخيصات | تشخيصات متقدمة وعبر الإنترنت للصمام |
| السلامة | قابلة لـ SIL3 |
| خيارات الهيكل | ألومنيوم أو فولاذ مقاوم للصدأ 316 اختياري |
صناعة التطبيق
تُطبق في توليد الطاقة، والتكرير، والبتروكيماويات، والنفط والغاز (الاستكشاف والإنتاج، والنقل، والتوزيع)، ومعالجة المواد الكيميائية، والتحكم في العمليات الصناعية العامة لتحديد موضع دقيق لصمامات التحكم الهوائية.
المشاكل الشائعة
غالبًا ما يواجه مستخدمو وحدات تحديد الموضع الأقدم إجراءات معايرة طويلة، واستهلاك هواء أعلى، ورؤية تشخيصية محدودة أثناء تشغيل الصمام، أو قدرة محدودة على درجات الحرارة. تعالج SVI3 هذه المشكلات من خلال SmartCal بزر واحد، وتقليل تسرب الهواء، وتشخيصات مستمرة عبر الإنترنت مع تخزين البيانات، ونطاق تشغيل ممتد لدرجات الحرارة المنخفضة.
موديلات الاستبدال
تعمل كوحدة ترقية حديثة أو بديل لوحدات تحديد موضع Masoneilan SVI السابقة (مثل SVI II أو SVi1000) ووحدات تحديد الموضع التقليدية أو الرقمية أحادية الفعل الأخرى التي تتطلب تشخيصات محسنة، واستهلاك هواء أقل، واتصال HART 7.
لماذا تشتري منا
نحن نوفر وحدات تحكم الصمام الرقمية الأصلية من Masoneilan (Baker Hughes) ونقدم دعمًا عمليًا لاختيار التكوين الصحيح والتكامل مع أنظمة التحكم في العمليات.
المخزون ووقت التسليم
وقت الإنتاج والتسليم النموذجي هو 6-8 أسابيع.
نموذج طلب عرض سعر
يرجى تقديم نوع الصمام (خطي أو دوار)، وتفاصيل المشغل، ومستوى التشخيص المطلوب، وتفضيل الهيكل، ومتطلبات المناطق الخطرة، والكمية للحصول على عرض أسعار مخصص.
