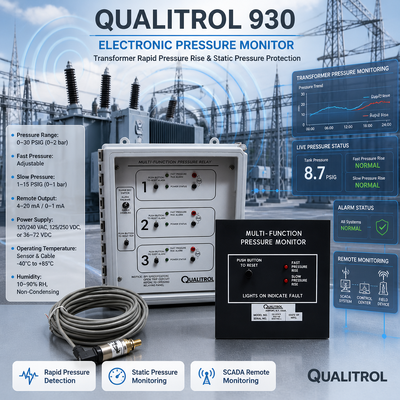

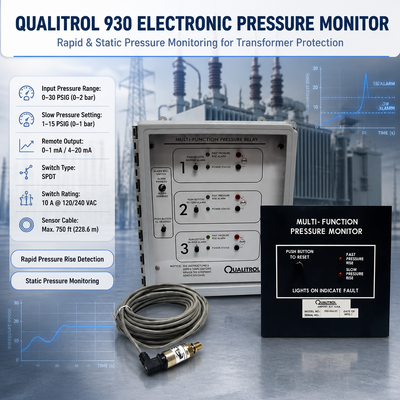

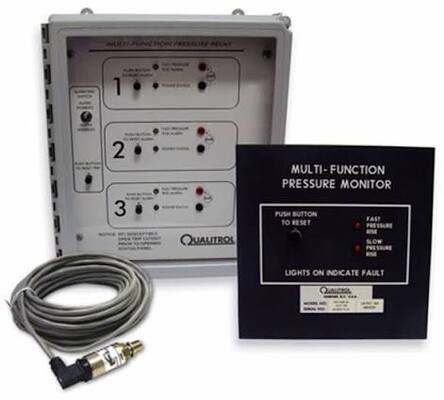

جهاز Qualitrol 930 هو مراقب ضغط إلكتروني متعدد الوظائف مصمم للكشف عن التغيرات السريعة والبطيئة (الساكنة) في الضغط في أنظمة المحولات والاستجابة لها. يتم تطبيقه عادةً على خزانات المحولات الرئيسية وغرف تغيير الحمل (LTC) لتوفير وظائف الإنذار والقطع التي تساعد في حماية المعدات من أحداث الضغط الخطيرة.
يستخدم هذا الجهاز مستشعرات ضغط إلكترونية تراقب ضغط الخزان باستمرار وتخرج إشارة تتناسب مع القيمة المقاسة. يجمع بين الكشف عن الارتفاع السريع للضغط مع مراقبة الضغط الساكن ويتضمن وظيفة مرحل الإغلاق الذاتي. تسمح نقاط الضبط القابلة للتعديل في الميدان بتخصيص الحساسية لكل من أحداث الضغط السريعة والبطيئة. تُظهر مؤشرات LED المحلية الحالة، بينما تدعم المخرجات التناظرية المستمرة الإشارة عن بُعد أو التكامل مع SCADA. تتوفر إصدارات بمستشعر واحد ومتعدد المستشعرات؛ يمكن لطرازات المستشعرات المتعددة استخدام مخططات منطقية (مثل 2 من أصل 3) للمساعدة في تقليل الإنذارات الكاذبة. المستشعرات مناسبة لمساحات الزيت والغاز ويمكن تركيبها عبر منفذ 1/4 بوصة - 18 NPT أو مع محولات إعادة التركيب لتركيبات Qualitrol 900/910 الحالية.
| المواصفات | التفاصيل |
|---|---|
| سلسلة الموديل | Qualitrol 930 |
| الوظيفة | مراقبة الضغط السريع والساكن مع الإنذار/القطع |
| نطاق الضغط | 0 إلى 30 PSIG (0 إلى 2 بار) |
| تركيب المستشعر | منفذ إدخال ضغط 1/4 بوصة - 18 NPT |
| عدد المفاتيح | مستشعر واحد: حتى 3 SPDT؛ مستشعرات متعددة: حتى 9 SPDT |
| ملامسات المرحل | خيارات حالة الضغط السريع، الضغط البطيء، والطاقة |
| الإخراج التناظري | 0-1 مللي أمبير أو 4-20 مللي أمبير (للإشارة عن بُعد/SCADA) |
| طاقة الإدخال | خيارات عالمية بما في ذلك 85-265 فولت تيار متردد 50/60 هرتز أو 110-370 فولت تيار مستمر |
| طول الكابل | حتى 750 قدم (228.6 متر) كحد أقصى |
| درجة حرارة البيئة المحيطة (المستشعر/الكابل) | -40 درجة مئوية إلى 85 درجة مئوية |
| درجة حرارة البيئة المحيطة (لوحة التحكم) | حوالي -30 درجة مئوية إلى 72 درجة مئوية |
| الحماية / الإشارة | مؤشرات LED محلية للحالة والتشغيل |
تستخدم بشكل أساسي في مرافق الطاقة الكهربائية والمحطات الفرعية الصناعية لحماية المحولات الكهربائية ومحولات تغيير الحمل. تدعم برامج الصيانة القائمة على الحالة وحماية الأصول.
يمكن لأجهزة الارتفاع السريع للضغط الميكانيكية أن تنتج إنذارات كاذبة أو تفتقر إلى المراقبة المستمرة عن بُعد. يساعد جهاز 930 في معالجة هذه المشاكل من خلال الحساسية القابلة للتعديل، وخيارات منطق المستشعرات المتعددة، والمخرجات التناظرية المستمرة، والإشارة المحلية الواضحة مع تشغيل لحظي أو إغلاق ذاتي قابل للاختيار.
مناسب كترقية إلكترونية أو بديل لمرحلات الارتفاع السريع للضغط الميكانيكية Qualitrol 900/910 وأجهزة الضغط المفاجئ المماثلة، بما في ذلك خيارات التركيب المعاد تركيبه.
نحن نوفر معدات مراقبة الضغط الأصلية من Qualitrol ونقدم دعمًا عمليًا للاختيار والتطبيق على أنظمة حماية المحولات.
وقت الإنتاج والتسليم النموذجي هو 6-8 أسابيع.
يرجى تقديم تفاصيل حول تفضيل المستشعر الواحد أو المتعدد، ومتطلبات مزود الطاقة، والإخراج التناظري المطلوب، واحتياجات التركيب، والكمية للحصول على عرض أسعار مخصص.
