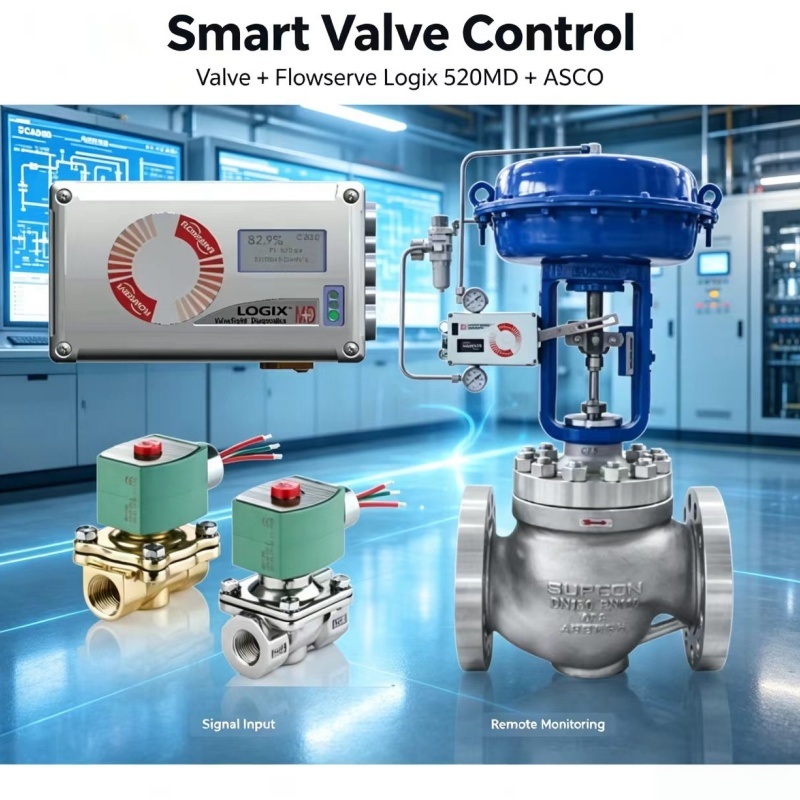

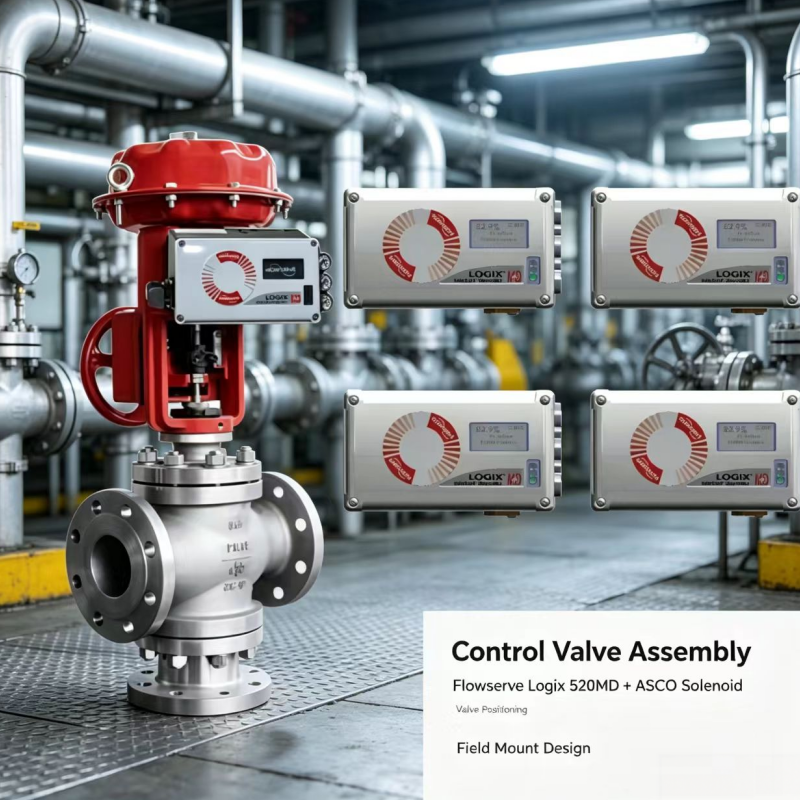

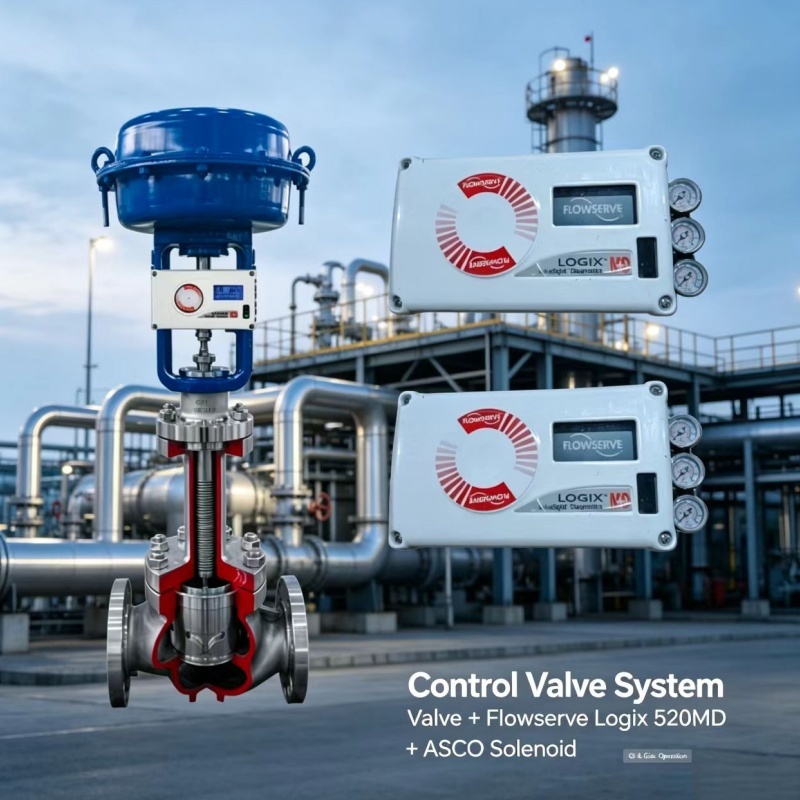

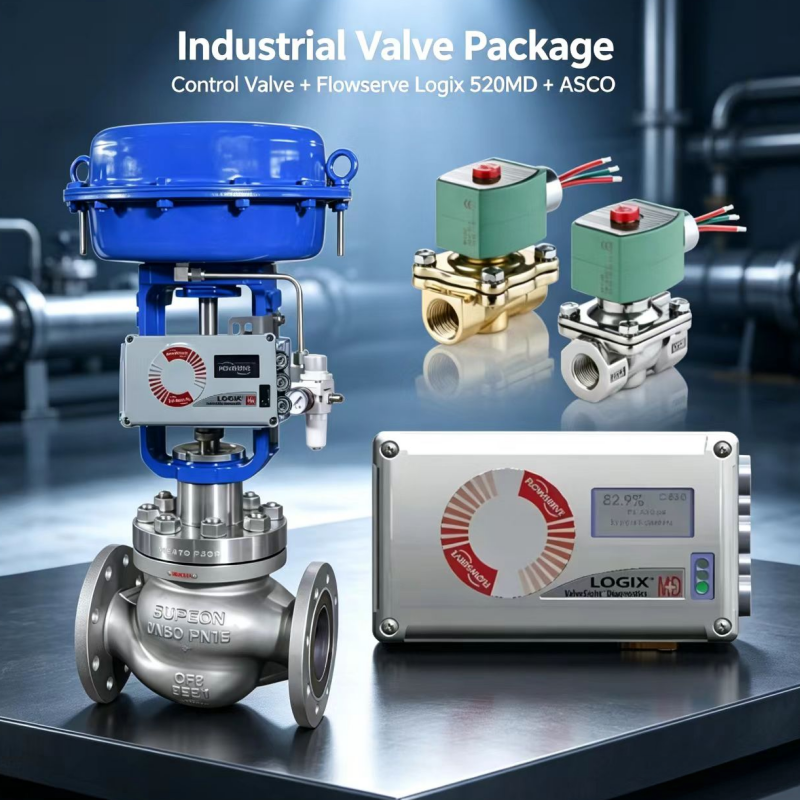

جهاز Flowserve Logix TM 520MD + هو جهاز تحديد موقع الصمام الرقمي ذو سلكين ، 4-20 mA يستخدم بروتوكول HART للاتصال ثنائي الاتجاه.إنه جهاز إلكتروني ومغلق للنفط مصمم للتحكم الدقيق في وضعية الجذع من المحركات الخطيّة والدورانيّة ذات التأثير الواحد أو المزدوجيتم تشغيل جهاز تحديد المواقع فقط بواسطة حلقة 4-20 mA (حد أدنى لتيار البدء 3.8 mA) ويتضمن خوارزمية التحكم في الحلقة الداخلية (المركز التلقائي) والحلقة الخارجية (وضع الجذع).التكوين المحلي ممكن عن طريق مفاتيح DIP، أزرار و LCD اختياري؛ يتم إجراء التشخيص والتكوين المتقدمة باستخدام برنامج ValveSight DTM أو جهاز الاتصال المحمول HART.
| المعلم | القيمة |
|---|---|
| الطاقة / الإشارة | سلكان 4-20 mA ؛ الامتثال 10.0 VDC @ 20 mA (520MD +) |
| الحد الأدنى لتيار العمل | 3.8 mA |
| إمدادات الهواء | 1.5~6.2 بار (مفعول واحد) / 1.5~10.3 بار (مفعول مزدوج) |
| قدرة الإخراج (مفعول واحد) | 9.06 Nm3/h @ 1.5 bar ؛ 20.8 Nm3/h @ 4.1 bar |
| قدرة الإخراج (مؤثرة مزدوجة) | 14.3 Nm3/h @ 1.5 bar؛ 30.6 Nm3/h @ 4.1 bar |
| الأداء (25 بوصة2 مارك I) | الدقة ≤ 0.25 ٪ ، خطية ± 1.25 ٪ ، التنسخ ≤ 1.0 ٪ |
| درجة حرارة العمل | من 52 °C إلى +85 °C |
| السكن | الألومنيوم المصبوب، IP65 / NEMA 4X |
| الوزن (الوحدة الأساسية) | 1.76 كجم (مفعول واحد) / 1.88 كجم (مفعول مزدوج) |
تحديد موقع صمامات التحكم بدقة في صناعات النفط والغاز والتكرير والكيماويات وتوليد الكهرباء والعمليات العامة حيث تشخيص HART ،مطلوب شهادة المنطقة الخطرة والتحكم عالي الدقة.
