لمحة عامة عن المنتج

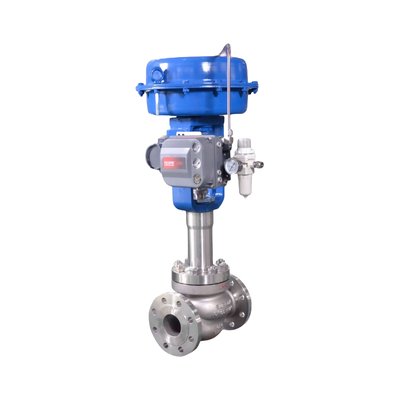

جهاز تحكم الصمام الرقمي DVC6200 هو أداة اتصال HART®. إنه يحول إشارة تحكم من 4-20 mA من سلكين إلى مخرج هوائي إلى جهاز التشغيل.انه يعدل بسهولة في مكان المواقع التناظرية الحالية على معظم المحركات الهوائية.
يزيل نظام ردود الفعل عن الموقف بدون اتصال التواصل التواصل الفيزيائي بين جذع الصمام و DVC6200 ، لذلك لا توجد أجزاء ملونة. يتم تعظيم عمر الدورة.إلكترونيات مغلفة بالكامل مقاومة للهزات، وتقلبات درجة الحرارة، والغلاف الجوي التآكل. مربع محطة الأسلاك الصلبة للأجواء يبقي الأسلاك الميدانية معزولة عن مناطق أخرى من الأداة.
تصميم جهاز تحديد المواقع من مرحلتين يستجيب بسرعة لتغييرات الخطوات الكبيرة مع الحفاظ على التحكم الدقيق للتغيرات الصغيرة في نقاط الإعداد.DVC6200 يمكن أيضا الكشف عن مشاكل ردود الفعل الموقف والعودة تلقائيا إلى وضع التحكم في الضغط للحفاظ على صمام تشغيلية.
المواصفات التقنية
| المعلم | المواصفات |
|---|---|
| بروتوكول الاتصال | 4-20 مآ هارت |
| إشارة الدخول | الكهربائية |
| واجهة البيانات | مشبوهة |
| التشخيص | نعم.. |
| ضغط الخروج الأقصى | 145 نقطة مئوية |
| نوع التثبيت | متكاملة مثبتة |
| درجة حرارة العمل | درجة حرارة قياسية، درجة حرارة عالية |
| تحكم الموقف | تحكم التخفيف، تشغيل / إيقاف |
| مصدر الطاقة | المحلي |
| التحكم في العملية | التدفق، الضغط، درجة الحرارة، المستوى |
| وسائل الإمداد | الهواء، الغاز الطبيعي، النيتروجين |
| تصنيف المنطقة | مضاد للانفجار، آمن بشكل جوهري، FISCO، النوع N، مضاد للاشتعال، غير محترق لـ FM |
| الشهادات | CSA، FM، ATEX، IECEx، CUTR، Peso، KGS، INMETRO، NEPSI، TIIS، غاز طبيعي معتمد، جهاز ختم واحد؛ الموافقات البحرية: Lloyd's Register، Bureau Veritas، DNV، ABS |
| التوافق مع جهاز التشغيل (خطي) | أجهزة التشغيل الخطية المنزلية ذات المسافة المسجلة بين 6.35 ملم / 0.25 بوصة و 606 ملم / 23.375 بوصة. |
| التوافق مع جهاز التشغيل (الدوران) | أجهزة التشغيل الدوارة ذات الدورة الربعية ذات المسار المسموح به بين 45° و 180° |
| مواد السكن | A03600 سبيكة الألومنيوم منخفضة النحاس (القياسية) ؛ الفولاذ المقاوم للصدأ (اختياري) |
| الايستوميرات | النتريل (المعيار) ؛ الفلوروسيليكون (درجة الحرارة القصوى) |
| الوزن (DVC6200 الألومنيوم) | 3.5 كجم / 7.7 باوند |
| الوزن (DVC6200 الفولاذ المقاوم للصدأ) | 8.6 كجم / 19 باوند |
| الوزن (DVC6205) | 4.1 كجم / 9 رطل |
| الوزن (DVC6215) | 1.4 كجم / 3.1 باوند |
| الحد الأدنى لجهد المحطة | 9.5 VDC للتحكم التناظري ؛ 10 VDC للاتصالات HART |
صناعة التطبيقات
وقد أثبتت DVC6200 نفسها في التكرير، والكيميائية، والنووية، والنفط والغاز، والطاقة، واللب والورق، والأغذية والمشروبات، والمياه والصرف الصحي، الصيدلانية، والمعادن والصناعات التعدينية.يتعامل مع التحكم في العملية للتدفقأظهرت دراسة حالة ميدانية في منشأة أوريكا لخدمات التعدين في جزيرة كوراجانغ أداء خال من المشاكل في خدمة الأمونيا السائلة.بيئة تآكل خطيرة للغاية.
مشاكل شائعة
الآلة لن تتواصل: تحقق من مصدر الطاقة، والجهد في المحطة (يجب أن يكون 932 VDC) ، وموصلات الأسلاك على لوحة الأسلاك المطبوعة.
نماذج بديلة
تم تصميم DVC6200 لتجديد تركيبات جهاز تحديد المواقع التناظرية القائمة. إنه ترقية شائعة من وحدات DVC2000 القديمة. بالنسبة للعلامات التجارية الأخرى ، تحقق من التثبيت ، ومدى السير ،و بروتوكول الاتصال قبل الطلب.
لماذا تشتري منا
نحن نقدم أجهزة تحكم الصمامات الرقمية الأصلية DVC6200 كل وحدة يتم اختبارها قبل إرسالها فريقنا الفني يمكنه المساعدة في الأسئلة المتعلقة بالتكوين والمعايرةطلبات الوحدة الواحدة والكميات الكبيرة هي موضع ترحيب.
المخزون ووقت التسليم

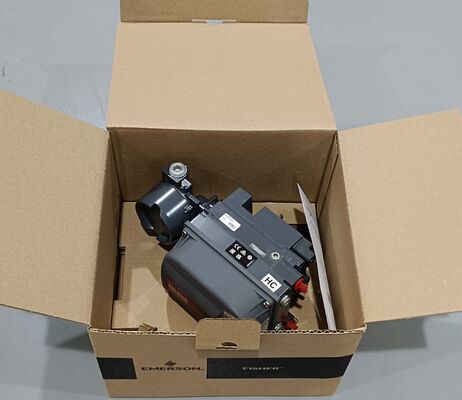

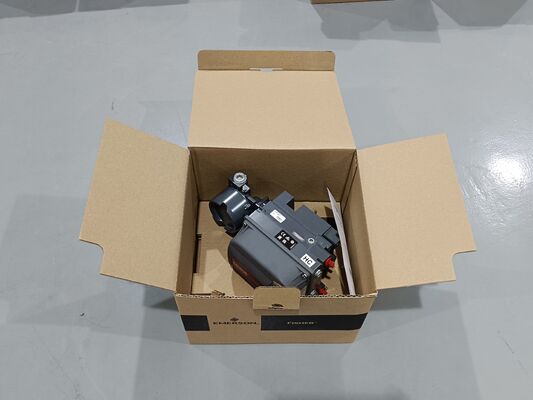

يختلف وقت التسليم حسب التكوين. يرجى الاتصال بنا للحصول على التوافر الحالي والوقت المحدد. التعبئة والتعبئة: كرتون أو صندوق خشبي ، 30 × 30 × 30 سم لكل وحدة.
نموذج RFQ
الرجاء تقديم:
رقم النموذج الكامل والنهاية
مادة السكن (الألومنيوم أو الفولاذ المقاوم للصدأ)
شهادة المنطقة المطلوبة (ATEX ، IECEx ، FM ، CSA ، NEPSI ، إلخ)
بروتوكول الاتصال (HART 5، HART 7، أو غيرها)
كمية
وجهة الشحن
تاريخ التسليم المطلوب
أي تكوين خاص
وصف المنتج نسخة 2
لمحة عامة عن المنتج
DVC6200 هو جهاز تحكم صمام رقمي يستخدم الاتصالات HART®. يستقبل إشارة تحكم 4-20 mA ويحدد موقع مفاعل هوائي.يمكن أن يحل محل جهاز تحديد المواقع التناظري الحالي دون تعديل كبير.
ردود الفعل عن الموقف هي أقل ارتباطًا وبدون اتصال. لا يوجد شيء يفرك أو يرتدي بين جذع الصمام والجهاز التحكم ، لذلك يتم تمديد عمر الدورة.الإلكترونيات مغطاة بالكامل لمقاومة الاهتزاز، وتقلبات درجة الحرارة، والغلاف الجوي التآكل.
جهاز تحديد المواقع في مرحلتين يتفاعل بسرعة مع تغييرات الخطوات الكبيرة ولا يزال يحتفظ بالسيطرة الدقيقة على التغييرات الصغيرة في نقاط الإعداد.يمكن لـ DVC6200 التبديل تلقائيًا إلى وضع ضبط الضغط للحفاظ على تشغيل الصمام.
المواصفات التقنية
| المعلم | المواصفات |
|---|---|
| بروتوكول الاتصال | 4-20 مآ هارت |
| إشارة الدخول | الكهربائية |
| واجهة البيانات | مشبوهة |
| التشخيص | نعم.. |
| ضغط الخروج الأقصى | 145 نقطة مئوية |
| نوع التثبيت | متكاملة مثبتة |
| درجة حرارة العمل | درجة حرارة قياسية، درجة حرارة عالية |
| تحكم الموقف | تحكم التخفيف، تشغيل / إيقاف |
| مصدر الطاقة | المحلي |
| التحكم في العملية | التدفق، الضغط، درجة الحرارة، المستوى |
| وسائل الإمداد | الهواء، الغاز الطبيعي، النيتروجين |
| تصنيف المنطقة | مضاد للانفجار، آمن بشكل جوهري، FISCO، النوع N، مضاد للاشتعال، غير محترق لـ FM |
| الشهادات | CSA، FM، ATEX، IECEx، CUTR، Peso، KGS، INMETRO، NEPSI، TIIS، غاز طبيعي معتمد، جهاز ختم واحد؛ الموافقات البحرية: Lloyd's Register، Bureau Veritas، DNV، ABS |
| التوافق مع جهاز التشغيل (خطي) | أجهزة التشغيل الخطية المنزلية ذات المسافة المسجلة بين 6.35 ملم / 0.25 بوصة و 606 ملم / 23.375 بوصة. |
| التوافق مع جهاز التشغيل (الدوران) | أجهزة التشغيل الدوارة ذات الدورة الربعية ذات المسار المسموح به بين 45° و 180° |
| مواد السكن | A03600 سبيكة الألومنيوم منخفضة النحاس (القياسية) ؛ الفولاذ المقاوم للصدأ (اختياري) |
| الايستوميرات | النتريل (المعيار) ؛ الفلوروسيليكون (درجة الحرارة القصوى) |
| الوزن (DVC6200 الألومنيوم) | 3.5 كجم / 7.7 باوند |
| الوزن (DVC6200 الفولاذ المقاوم للصدأ) | 8.6 كجم / 19 باوند |
| الوزن (DVC6205) | 4.1 كجم / 9 رطل |
| الوزن (DVC6215) | 1.4 كجم / 3.1 باوند |
| الحد الأدنى لجهد المحطة | 9.5 VDC للتحكم التناظري ؛ 10 VDC للاتصالات HART |
صناعة التطبيقات
يستخدم DVC6200 في مجال التكرير والكيميائي والنووي والنفط والغاز والطاقة والسل والورق والغذاء والمشروبات والمياه والصرف الصحي والمعادن والتعديندرجة الحرارةفي منشأة أوريكا للخدمات التعدينية في جزيرة كوراجانغ، كانت تعمل دون مشاكل في خدمة الأمونيا السائلة، وهي بيئة شديدة التآكل والخطر.
مشاكل شائعة
الآلة لن تتواصل: تحقق من مصدر الطاقة، والجهد في المحطة (يجب أن يكون 932 VDC) ، وموصلات الأسلاك على لوحة الأسلاك المطبوعة.
نماذج بديلة
DVC6200 تعديل معظم تركيبات الموقع التناظرية القائمة. إنه ترقية طبيعية من DVC2000. إذا كنت تفكر في علامة تجارية أخرى، تحقق من سفر جهاز التشغيل، نمط التثبيت،وبروتوكول الاتصال أولاً.
لماذا تشتري منا
نحن نبيع جهاز تحكم الصمام الرقمي الأصلي DVC6200 كل وحدة يتم اختبارها قبل الشحن فريقنا الفني متاح للدعم في الإعداد والمعايرةنحن نتعامل مع الطلبات المفردة وكميات المشروع.
المخزون ووقت التسليم
التوافر والوقت المحدد يعتمد على التكوين المحدد. اتصل بنا للتأكيد على المخزون الحالي وجدول التسليم. يتم تعبئة الوحدات في كرتون أو علبة خشبية ، 30 × 30 × 30 سم.
نموذج RFQ
للحصول على اقتباس، أرسل لنا:
رقم النموذج مع اللاحقة
مواد السكن
مطلوب موافقة المنطقة الخطرة
إصدار HART أو بروتوكول آخر
كمية
الوجهة
الموعد النهائي للتسليم
متطلبات خاصة
وصف المنتج (نسخة 3)
لمحة عامة عن المنتج
تحويل وحدة التحكم الرقمية للصمام DVC6200 إشارة من 4-20 mA من سلكين إلى مخرج هوائي لتشغيل جهاز التشغيل.يتناسب معظم المحركات الهوائية حيث تم تثبيت جهاز تحديد المواقع التناظرية سابقا. اتصالات HART® مدعومة
ردود الفعل أقل ارتباطاً وبدون اتصال، لا توجد أجزاء تفرك بعضها البعض، لذا فإن الارتداء يقل إلى الحد الأدنى ويتم تعظيم عمر الدورة الإلكترونية مغطاة بالكامل، تحمي ضد الاهتزاز،تقلبات درجة الحرارةوالغلاف الجوي التآكل، صندوق محطة مقاوم للطقس يبقي الأسلاك الميدانية معزولة.
تصميم مرحلتين يعطي استجابة سريعة لتغييرات الخطوة الكبيرة والتحكم الدقيق لتغييرات نقطة الإعداد الصغيرة.يمكن لـ DVC6200 العودة إلى وضع ضبط الضغط للحفاظ على تشغيل الصمام.
المواصفات التقنية
| المعلم | المواصفات |
|---|---|
| بروتوكول الاتصال | 4-20 مآ هارت |
| إشارة الدخول | الكهربائية |
| واجهة البيانات | مشبوهة |
| التشخيص | نعم.. |
| ضغط الخروج الأقصى | 145 نقطة مئوية |
| نوع التثبيت | متكاملة مثبتة |
| درجة حرارة العمل | درجة حرارة قياسية، درجة حرارة عالية |
| تحكم الموقف | تحكم التخفيف، تشغيل / إيقاف |
| مصدر الطاقة | المحلي |
| التحكم في العملية | التدفق، الضغط، درجة الحرارة، المستوى |
| وسائل الإمداد | الهواء، الغاز الطبيعي، النيتروجين |
| تصنيف المنطقة | مضاد للانفجار، آمن بشكل جوهري، FISCO، النوع N، مضاد للاشتعال، غير محترق لـ FM |
| الشهادات | CSA، FM، ATEX، IECEx، CUTR، Peso، KGS، INMETRO، NEPSI، TIIS، غاز طبيعي معتمد، جهاز ختم واحد؛ الموافقات البحرية: Lloyd's Register، Bureau Veritas، DNV، ABS |
| التوافق مع جهاز التشغيل (خطي) | أجهزة التشغيل الخطية المنزلية ذات المسافة المسجلة بين 6.35 ملم / 0.25 بوصة و 606 ملم / 23.375 بوصة. |
| التوافق مع جهاز التشغيل (الدوران) | أجهزة التشغيل الدوارة ذات الدورة الربعية ذات المسار المسموح به بين 45° و 180° |
| مواد السكن | A03600 سبيكة الألومنيوم منخفضة النحاس (القياسية) ؛ الفولاذ المقاوم للصدأ (اختياري) |
| الايستوميرات | النتريل (المعيار) ؛ الفلوروسيليكون (درجة الحرارة القصوى) |
| الوزن (DVC6200 الألومنيوم) | 3.5 كجم / 7.7 باوند |
| الوزن (DVC6200 الفولاذ المقاوم للصدأ) | 8.6 كجم / 19 باوند |
| الوزن (DVC6205) | 4.1 كجم / 9 رطل |
| الوزن (DVC6215) | 1.4 كجم / 3.1 باوند |
| الحد الأدنى لجهد المحطة | 9.5 VDC للتحكم التناظري ؛ 10 VDC للاتصالات HART |
صناعة التطبيقات
تشمل الصناعات التي تستخدم DVC6200 التكرير والكيماويات والنووية والنفط والغاز والطاقة واللب والورق والأغذية والمشروبات والمياه والمياه الصرفية والصيدلانية والمعادن والتعدين.يستخدم لتدفقفي منشأة أوريكا للخدمات التعدينية في جزيرة كوراجانغ، كان جهاز التحكم يعمل دون مشاكل في خدمة الأمونيا السائلة،بيئة تآكل خطيرة للغاية.
مشاكل شائعة
الآلة لن تتواصل: تحقق من مصدر الطاقة، والجهد في المحطة (يجب أن يكون 932 VDC) ، وموصلات الأسلاك على لوحة الأسلاك المطبوعة.
نماذج بديلة
تم تصميم DVC6200 لاستبدال أجهزة تحديد المواقع التناظرية الحالية على معظم أجهزة التشغيل الهوائي. إنه ترقية شائعة من DVC2000. بالنسبة للعلامات التجارية الأخرى ، تحقق من التثبيت ، ومدى السير ،وتوافق البروتوكول قبل الشراء.
لماذا تشتري منا
نحن نقدم أجهزة تحكم الصمامات الرقمية الأصلية DVC6200 كل وحدة يتم اختبارها قبل إرسالها فريق الدعم الفني لدينا يمكنه المساعدة في التكوين والمعايرةنحن نقبل الطلبات الوحيدة والكتلة.
المخزون ووقت التسليم
يختلف وقت التسليم حسب التكوين. يرجى الاتصال بنا للحصول على التوافر الحالي والوقت المحدد. التعبئة والتعبئة: كرتون أو صندوق خشبي ، 30 × 30 × 30 سم لكل وحدة.
نموذج RFQ
الرجاء تقديم:
رقم النموذج الكامل والنهاية
مواد السكن
شهادة المنطقة (ATEX، IECEx، FM، CSA، NEPSI، الخ)
بروتوكول الاتصال
كمية
وجهة الشحن
الوقت المطلوب
طلبات تكوين خاصة
