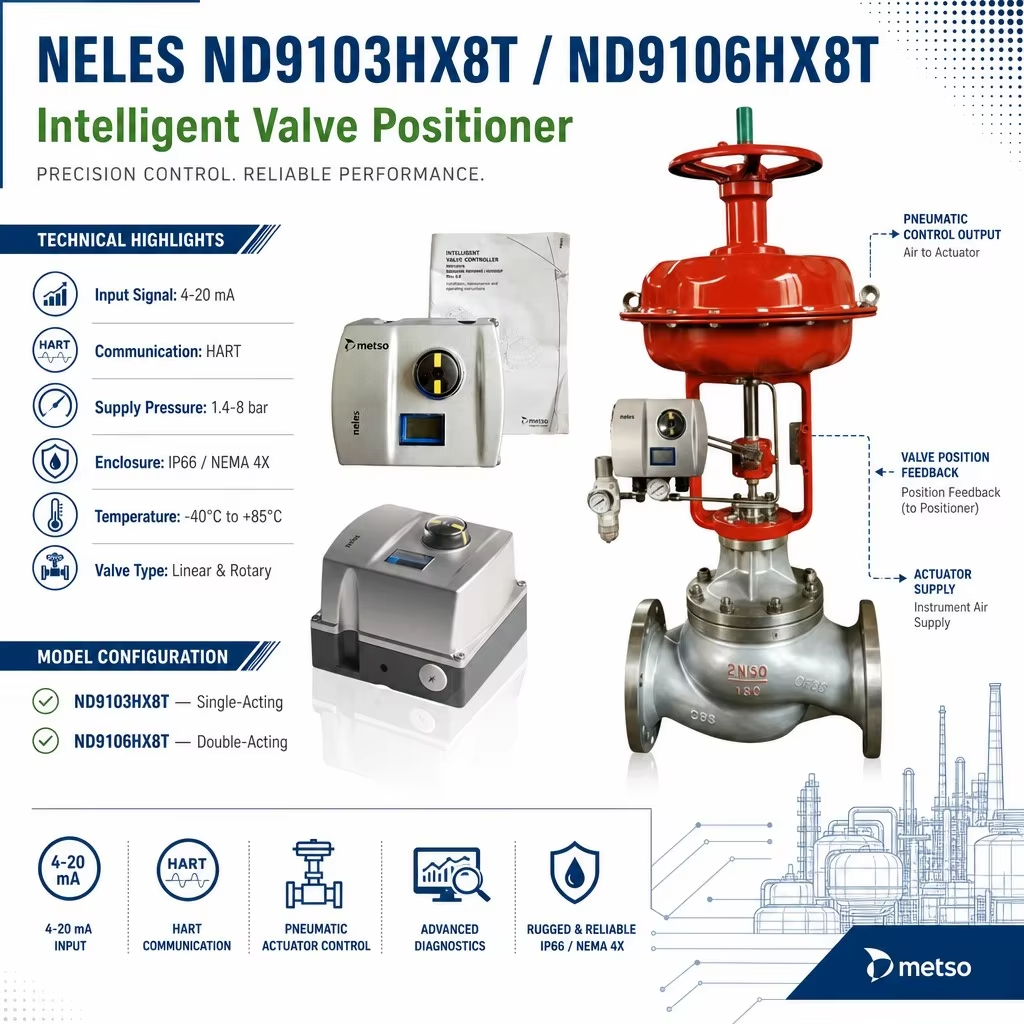

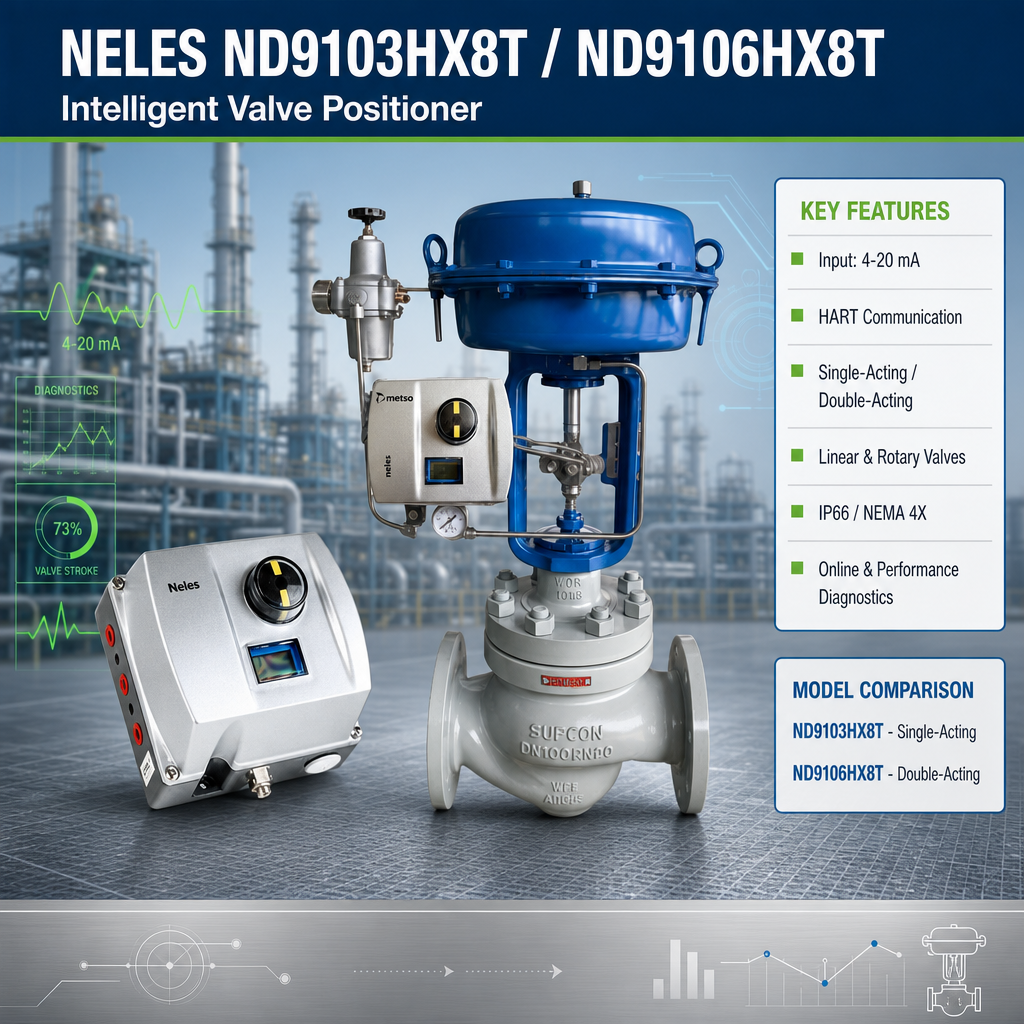

إن Neles ND9103HX8T و ND9106HX8T هما محددا موضع صمام رقميان ذكيان من سلسلة ND9000. يُستخدمان للتحكم في مشغلات الصمامات الهوائية عن طريق تحويل إشارة تحكم 4-20 مللي أمبير إلى خرج هوائي ومراقبة موضع الصمام باستمرار.
تم تصميم الطرازين لتكوينات مشغلات مختلفة. ND9103HX8T مخصص للمشغلات أحادية التأثير، بينما ND9106HX8T مخصص للمشغلات مزدوجة التأثير.
تدعم منصة ND9000 الصمامات الخطية والدوارة وتوفر التكوين المحلي أو عن بعد، وتشخيصات الصمام، والاتصال الرقمي. يمكن أيضًا تركيب محدد الموضع على أنواع مختلفة من المشغلات بترتيبات تركيب مناسبة.
بالنسبة لمشاريع الاستبدال، يجب التحقق من نوع المشغل وبروتوكول الاتصال وترتيب التركيب وطراز محدد الموضع الحالي قبل الطلب.
| المعلمة | ND9103HX8T | ND9106HX8T |
|---|---|---|
| نوع المنتج | محدد موضع صمام رقمي ذكي | محدد موضع صمام رقمي ذكي |
| السلسلة | ND9000 | ND9000 |
| الطراز | ND9103HX8T | ND9106HX8T |
| نوع المشغل | أحادي التأثير | مزدوج التأثير |
| إشارة الدخل | 4-20 مللي أمبير | 4-20 مللي أمبير |
| الاتصال | HART | HART |
| نوع الصمام | خطي ودوار | خطي ودوار |
| إمداد الهواء | يعتمد على الطراز/التكوين | يعتمد على الطراز/التكوين |
| التشخيصات | تشخيصات ذاتية، عبر الإنترنت، الأداء، والاتصال | تشخيصات ذاتية، عبر الإنترنت، الأداء، والاتصال |
| التكوين | محلي وعن بعد | محلي وعن بعد |
| الحماية | IP66 / NEMA 4X مُبلغ عنها لتكوينات ND9000 HX | IP66 / NEMA 4X مُبلغ عنها لتكوينات ND9000 HX |
| درجة حرارة البيئة المحيطة | -40 درجة مئوية إلى +85 درجة مئوية، الإصدار القياسي | -40 درجة مئوية إلى +85 درجة مئوية، الإصدار القياسي |
| خيار المناطق الخطرة | متوفر حسب التكوين | متوفر حسب التكوين |
| SIL | معتمد SIL 2 | معتمد SIL 2 |
تعتمد المواصفات النهائية على رمز الطراز الكامل والتكوين المحدد. يجب تأكيد نطاق ضغط الهواء والشهادات وخيارات التغذية الراجعة وتفاصيل التركيب مقابل لوحة الاسم أو رمز الطلب قبل الشراء.
يُستخدم ND9103HX8T و ND9106HX8T في أنظمة التحكم في العمليات حيث تتطلب الصمامات الهوائية التحكم الإلكتروني في الموضع ووظائف التشخيص.
تشمل مجالات التطبيق النموذجية:
النفط والغاز— صمامات العمليات، خطوط الأنابيب ومنشآت الإنتاج
البتروكيماويات— التحكم في التدفق والعمليات
معالجة المواد الكيميائية— أنظمة صمامات التحكم الآلية
توليد الطاقة— التحكم في الصمامات الهوائية في أنظمة المصانع
اللب والورق— تطبيقات التحكم في العمليات
المياه والصرف الصحي— صمامات العمليات الآلية
البحرية والمنصات البحرية— التطبيقات التي تتطلب تكوينات معتمدة مناسبة
الأتمتة العامة للعمليات— صمامات التحكم الخطية والدوارة
تم تصميم منصة ND9000 للتفاعل مع أنظمة DCS الرئيسية ويمكن تركيبها على مشغلات Neles أو مشغلات طرف ثالث باستخدام مجموعات التركيب المناسبة.
تحقق من أسلاك الدائرة، وإشارة الدخل، وظروف الطاقة أولاً. يجب أيضًا التحقق من تكوين محدد الموضع للتأكد من التعرف على إشارة الدخل بشكل صحيح.
تحقق من نوع المشغل، وسفر الصمام، ومحاذاة التركيب، وإعدادات المعايرة. بالنسبة لتركيبات الاستبدال، يجب تكوين محدد الموضع وفقًا للصمام والمشغل الفعليين.
تحقق من الاقتران الميكانيكي بين محدد الموضع والمشغل. قد يؤثر التركيب غير الصحيح أو إعدادات السفر غير المناسبة على عملية المعايرة.
تحقق من إمداد هواء الأجهزة، والتوصيلات الهوائية، وتكوين المشغل. يُقصد بـ ND9103HX8T و ND9106HX8T ترتيبات مشغلات مختلفة، لذا يجب أن يتطابق الطراز مع نوع المشغل.
تحقق من أسلاك الدائرة واتصال اتصال HART. يجب أن يكون نظام التحكم أو جهاز الاتصال المحمول متوافقًا مع تكوين محدد الموضع المحدد.
تعتمد التشخيصات المتاحة على تكوين محدد الموضع وإعداد الاتصال. تحقق من واجهة الاتصال والتكوين قبل استبدال الوحدة.
لا ينبغي اعتبار ND9103HX8T و ND9106HX8T قابلين للتبديل لمجرد أنهما ينتميان إلى نفس سلسلة ND9000.
الفرق الرئيسي هو تكوين المشغل:
| الطراز | تكوين المشغل |
|---|---|
| ND9103HX8T | أحادي التأثير |
| ND9106HX8T | مزدوج التأثير |
لطلب استبدال، يجب التحقق من طراز محدد الموضع الحالي أولاً.
نماذج ND9000 الأخرى، مثل ND9102، ND9203 و ND9206، لها تكوينات أو وظائف مختلفة ويجب النظر فيها فقط بعد التحقق من رمز الطراز الكامل.
لتطبيقات الاستبدال، يرجى تقديم:
طراز محدد الموضع الحالي
نوع المشغل
نوع الصمام
سفر الصمام أو دورانه
إشارة الدخل
بروتوكول الاتصال
إمداد الهواء
ترتيب التركيب
الشهادات المطلوبة
درجة حرارة التشغيل
نقوم بتوريد محددات مواضع الصمامات الصناعية وفقًا للطراز والتكوين الفعلي المطلوبين للمشروع.
إذا كنت تستبدل محدد موضع ND9000 حالي، يمكنك إرسال لوحة الاسم أو رمز الطراز إلينا. يمكننا التحقق من اختلافات التكوين الرئيسية قبل تقديم عرض الأسعار.
تغطي مجموعة منتجاتنا محددات مواضع الصمامات، وصمامات التحكم، والمشغلات الكهربائية والهوائية، وأجهزة العمليات، وملحقات الصمامات ذات الصلة.
بالنسبة للمشاريع الصناعية، يمكننا المساعدة في اختيار المنتج، وعرض الأسعار، وتوريد قطع الغيار، والتسليم الدولي.
إذا كان مشروعك يستخدم علامات تجارية مختلفة للصمامات والأجهزة، يمكن توريد المنتجات ذات الصلة معًا وفقًا لمتطلبات المشروع.
يعتمد توفر المخزون لـ ND9103HX8T و ND9106HX8T على التكوين الدقيق والكمية وجدول التوريد الحالي.
قد يكون للتكوينات القياسية توفر مختلف عن التكوينات الخاصة ذات الشهادات المحددة، أو ترتيبات التركيب، أو خيارات أخرى.
لتقدير دقيق للتسليم، يرجى تقديم الطراز الدقيق والكمية وبلد الوجهة. يجب تأكيد المخزون الحالي ووقت التسليم قبل تقديم الطلب.
المنتج: Neles ND9103HX8T / ND9106HX8T محدد موضع الصمام
الطراز:
ND9103HX8T أو ND9106HX8T
الكمية:
الكمية المطلوبة
محدد الموضع الحالي:
الطراز / معلومات لوحة الاسم
نوع المشغل:
أحادي التأثير / مزدوج التأثير
نوع الصمام:
خطي / دوار
إشارة الدخل:
4-20 مللي أمبير أو متطلب آخر
الاتصال:
HART أو بروتوكول الاتصال المطلوب
إمداد الهواء:
إمداد الهواء المطلوب أو الحالي
التركيب:
معلومات المشغل الحالي أو مجموعة التركيب
التطبيق:
النفط والغاز، الكيماويات، الطاقة، معالجة المياه أو صناعة أخرى
الوجهة:
البلد / المدينة
تاريخ التسليم المطلوب:
متطلب تسليم المشروع
بالنسبة لمشاريع الاستبدال، يُوصى بإرسال صورة لوحة الاسم لمحدد الموضع الحالي. يساعدنا ذلك في التحقق من رمز الطراز والتكوين الدقيقين قبل تقديم عرض الأسعار.
