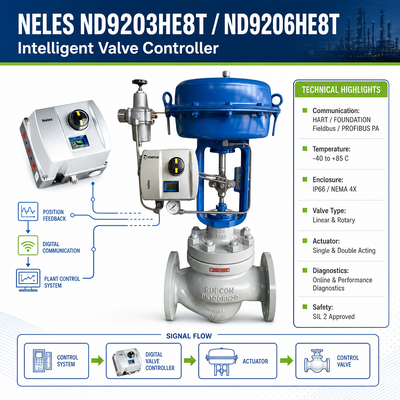

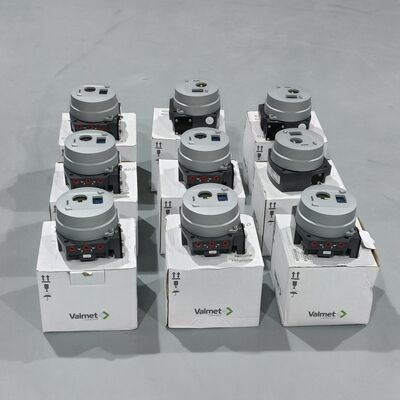

الـNeles ND9203HE8T و ND9206HE8Tهي أجهزة تحديد موقع الصمامات الرقمية من سلسلة ND9000، مصممة لتطبيقات صمامات التحكم الهوائية.يستخدمون التحكم الرقمي في الموقع ويوفرون وظائف التكوين والتشخيص لتشغيل الصمامات الصناعية.
يتم استخدام سلسلة ND9200 مع تصاميم الصمامات والجهاز التشغيلي حيث يتطلب ردود فعل موقف موثوق بها والتحكم الهوائي.ND9203HE8TوND9206HE8Tترتبط التكوينات بمتطلبات تشغيل مختلفة للمحرك ، لذلك يجب اختيار النموذج الدقيق وفقًا للصمام والمحرك الموجود.
يمكن استخدام جهاز تحديد المواقع مع تطبيقات الصمام الخطي أو الدوري اعتمادا على التكوين المحدد وتنظيم التثبيت. وظائفه الرقمية تسمح لوضع الصمام،معايير التشغيل والمعلومات التشخيصية التي يجب مراقبتها أثناء التشغيل والصيانة.
بالنسبة لمشاريع الاستبدال، يجب التحقق من نموذج جهاز التوجيه الحالي ونوع جهاز التشغيل ومسار الصمام وإشارة الإدخال ومتطلبات الاتصال قبل الطلب.
| المعلم | ND9203HE8T / ND9206HE8T |
|---|---|
| نوع المنتج | جهاز تحديد موقع الصمام الرقمي / جهاز تحكم صمام ذكي |
| السلسلة | Neles ND9000 / ND9200 |
| النموذج | ND9203HE8T، ND9206HE8T |
| المدخلات | بطاقة حلقة 4 ′′20 mA |
| التواصل | HART 6 أو HART 7 |
| ضغط الإمداد | 1.48 بار / 20115 psi ، يعتمد على التكوين |
| مادة الحاوية | سبيكة الألومنيوم المضغوطة |
| فئة الحماية | IP66 / NEMA 4X |
| الموانئ الهوائية | 1/4 NPT |
| الاتصال الكهربائي | 0.25 ∙ 2.5 ملم مربع |
| فولتاج التغذية | تعمل بالدوائر؛ إشارة الحد الأدنى 3.7 mA |
| الحد الأقصى للتيار | 120 mA |
| تشغيل الجهد | ما يصل إلى 9.7 فولت DC عند 20 mA |
| الحمل الخارجي | حتى 485 Ω |
| ردود الفعل عن الموقف | قياس الموقف الداخلي |
| التكوين | أنماط التكوين التلقائية / اليدوية |
| نوع جهاز التشغيل | يعمل بمفعول واحد أو مزدوج ، حسب النموذج / التكوين |
| نوع الصمام | الدوارة أو الخطية، حسب التكوين |
| نسخة هارت | هارت 6 / هارت 7 |
| السلامة | متوافقة مع IEC 61508 حتى SIL 2 |
يمكن أن تختلف المواصفات مع رمز الخيار الدقيق والتكوين. يرجى تأكيد رمز النموذج الكامل قبل الاقتباس أو الاستبدال.
تؤكد وثائق ND9000 مدخل 4 ′′20 mA يعمل بالحلقة، خيارات HART 6/7، حجرة IP66 / NEMA 4X، 1/4 منفذ NPT النيماتي، والخصائص الكهربائية المذكورة.
يمكن استخدام ND9203HE8T و ND9206HE8T في أنظمة التحكم في العمليات الصناعية حيث تتطلب الصمامات الهوائية التحكم الرقمي في الموقع ومراقبته.
تستخدم في صمامات التحكم الهوائية في معالجة النفط والغاز والنقل وأنظمة العمليات ذات الصلة.
مناسبة لتطبيقات صمامات العملية حيث يحتاج وضع الصمام إلى التحكم والرصد كجزء من حلقة عملية آلية.
يمكن استخدامه مع صمامات التحكم الهوائية في البخار والماء وأنظمة التحكم في العمليات الأخرى.
قابلة للتطبيق على أنظمة العملية المستمرة التي تتطلب فيها عمل صمام هوائي مستقر ومعلومات تشخيصية.
يمكن النظر في التحكم الآلي في الصمامات في أنظمة معالجة المياه ومعالجة المياه.
يمكن تطبيق جهاز تحديد الموقع على صمامات التحكم الصناعية باستخدام أجهزة التشغيل الهوائية المتوافقة وترتيبات التثبيت.
تم توثيق عائلة ND9000 للاستخدام مع كل من تطبيقات الصمامات الخطية والدورية وتوفر تشخيصًا رقميًا لتشغيل الصمامات وموضعها.
تحقق من حلقة 4 ′′ 20 مآ ، وإمدادات الطاقة والاتصالات الكهربائية أولاً. يتم تشغيل جهاز التوجيه بحلقة ، لذلك يمكن أن يؤثر تيار الحلقة غير الكافي أو الأسلاك غير الصحيحة على التشغيل.
تحقق من الارتباط الميكانيكي بين جهاز التوجيه والجهاز التشغيلي ، وإعدادات حركة الصمام والمعايرة. يمكن أن يؤدي تركيب أو تكوين غير صحيح إلى انحراف في الموقف.
تحقق من حركة جهاز التشغيل، وتثبيت جهاز التوجيه والإمدادات الهوائية. يجب أن يوفر جهاز التشغيل الحركة المطلوبة للجهاز للتوجيه لإكمال إجراءات المعايرة.
تحقق من إمدادات الهواء للمعدات والأنابيب الهوائية. التلوث في نظام الهواء أو التسرب حول الاتصالات الهوائية يمكن أن يؤثر أيضا على حركة جهاز التشغيل.
تحقق من اتصالات الحلقة والحمل الكهربائي وإعدادات اتصالات HART. يجب أيضا تأكيد إصدار HART المحدد وتكوينه.
فحص الترتيب الميكانيكي للاتصال ومستشعر الموقع. يجب أن يكون جهاز التوجيه محاذاً بشكل صحيح مع الصمام أو جهاز التشغيل قبل المعايرة.
للعمل البديل،ND9203HE8T و ND9206HE8Tيجب أن يتم اختيارها وفقا لوضع تشغيل جهاز التشغيل وتكوين كامل بدلا من رقم النموذج وحده.
يمكن النظر في استبدال أجهزة تحديد المواقع الأخرى من سلسلة Neles ND اعتمادًا على ترتيب الصمام والمحرك. وتشمل النماذج المحتملة ضمن عائلة المنتجات نفسها:
ND9103HX8T
ND9106HX8T
ND9203HE8T
ND9206HE8T
تشكيلات ND9000 الأخرى
تشكيل اللاحقة مهم. معلومات المنتج المتاحة تحدد03 تشكيلات مع تشغيل واحد و 06 تشكيلات مع تشغيل مزدوج التأثير، في حين أن تسمية HE / HX تتعلق بتكوين جهاز التوجيه المقابلة. لذلك يجب التحقق من الاستبدال الدقيق مع لوحة الاسم والجهاز التشغيلي الموجودين.
في حالة استفسار بديل، يرجى تقديم:
نموذج جهاز تحديد المواقع الحالي
نموذج الصمام
نموذج جهاز التشغيل
أجهزة التشغيل ذات الفعل الواحد أو مزدوج الفعل
نوع الصمام
حركة الصمام أو دوران الصمام
إشارة الدخول
متطلبات التواصل
الترتيب القائم للتثبيت
نحن نقدم أجهزة وضع الصمامات الصناعية حسب رقم الطراز وتكوينها، بما في ذلك منتجات سلسلة Neles ND.
بالنسبة لطلبات ND9203HE8T و ND9206HE8T ، يمكننا التحقق من نوع جهاز التشغيل والإشارة ومتطلبات الاتصال والتفاصيل الرئيسية الأخرى للتكوين قبل الاقتراح.
مجموعة منتجاتنا تغطي صمامات التحكم، ومواقع الصمامات، والجهاز الكهربائي والهوائي، وأجهزة نقل الضغط، ومقاييس التدفق وغيرها من أجهزة العملية.
إذا كنت تستبدل جهاز Neles القائم، فيمكنك تقديم لوحة الاسم أو رقم الطراز. يمكننا مساعدتك في تحديد المواصفات الرئيسية التي تحتاج إلى مطابقة.
نحن ندعم المشترين الصناعيين مع العرض، تنسيق المشتريات، والتعبئة والتسليم الدولي ترتيبات.
توافرND9203HE8T و ND9206HE8Tتعتمد على التكوين الدقيق والكمية والحالة الحالية للتوريد.
يمكن أن يكون للتكوينات القياسية والتركيبات الخيارية الخاصة أوقات قيادة مختلفة. بالنسبة لطلبات المشروع ، يجب تأكيد رمز النموذج الفعلي قبل عرض جدول التسليم.
الرجاء تقديمالنموذج والكمية وبلد الوجهةعند طلب عرض عرض حتى يتمكن من التحقق من التوافر الحالي ووقت التسليم المتوقع.
