لمحة عامة عن المنتج

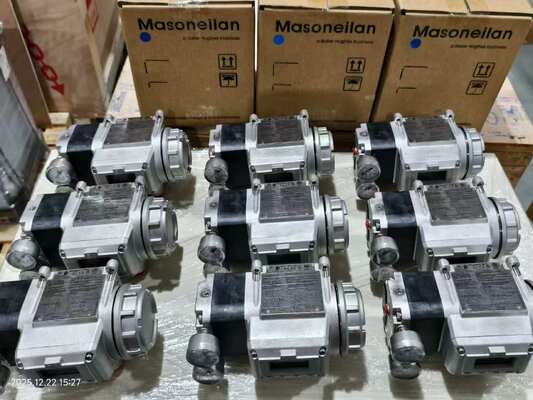

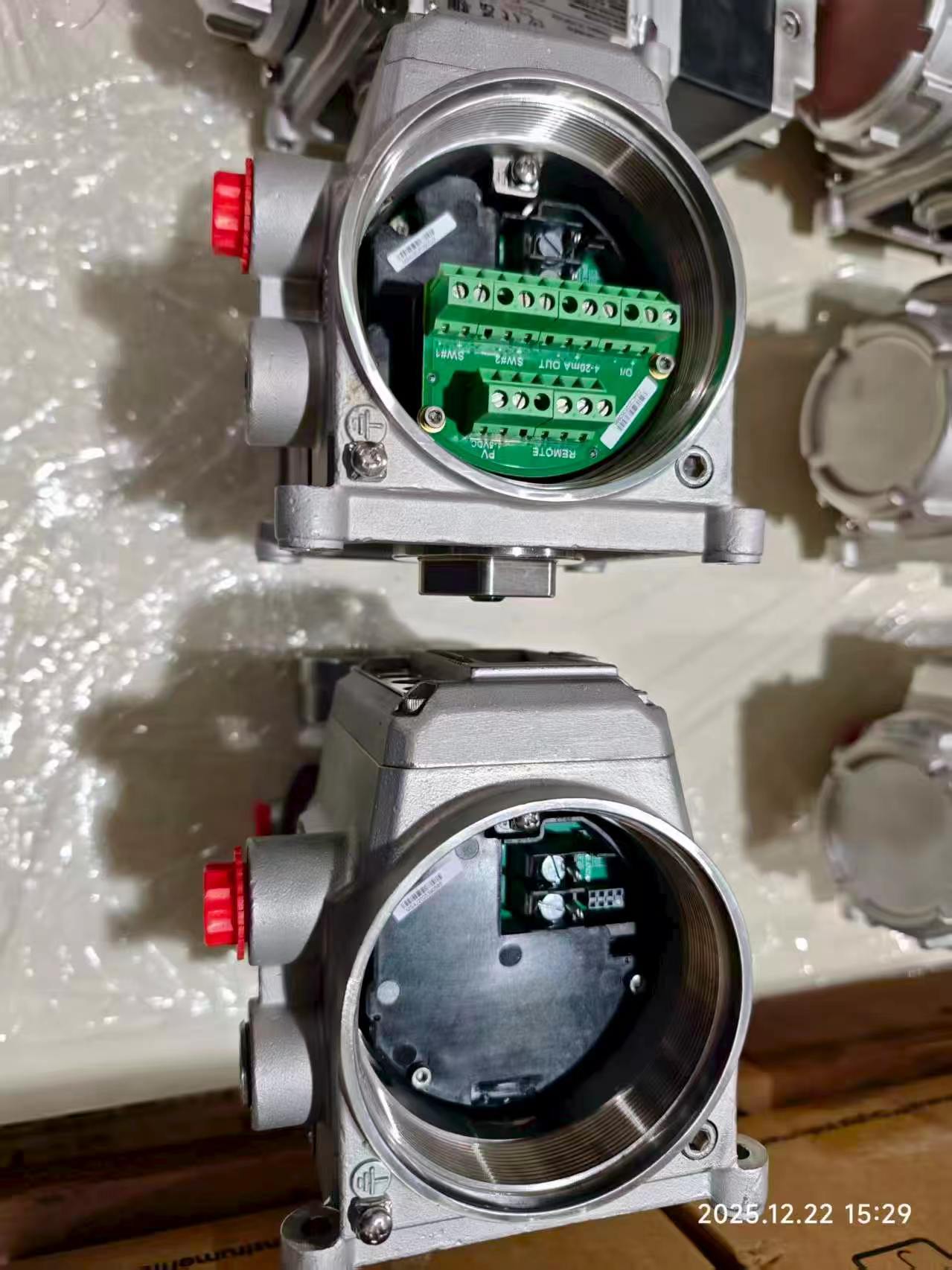

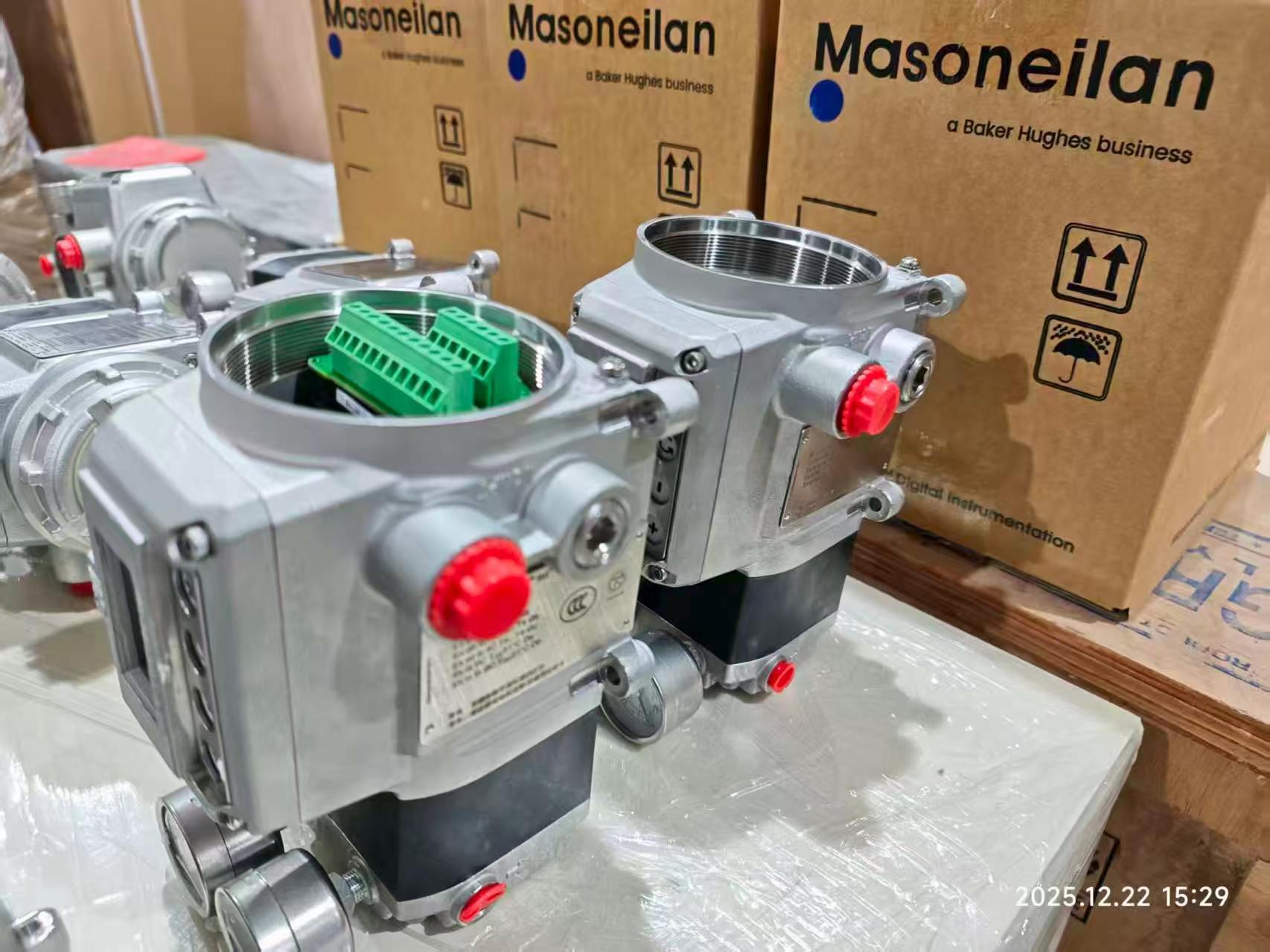

ماسونيلان SVI3 هو جهاز تحديد وضع الصمامات الرقمي من الجيل الثالث من بيكر هيوز. إنه يتحكم في المحركات الهوائية باستخدام إشارة تحكم من 4-20mA ذات سلكين مع اتصال HART 7.مبنية على أكثر من 20 عاماً من تكنولوجيا استشعار وضع الصمام، يستخدم خوارزميات التحكم والتشخيص المتقدمة جنبا إلى جنب مع استشعار الموقع دون اتصال لتقديم أداء تحديد الموقع دقيق، استجابة، وموثوق بها.

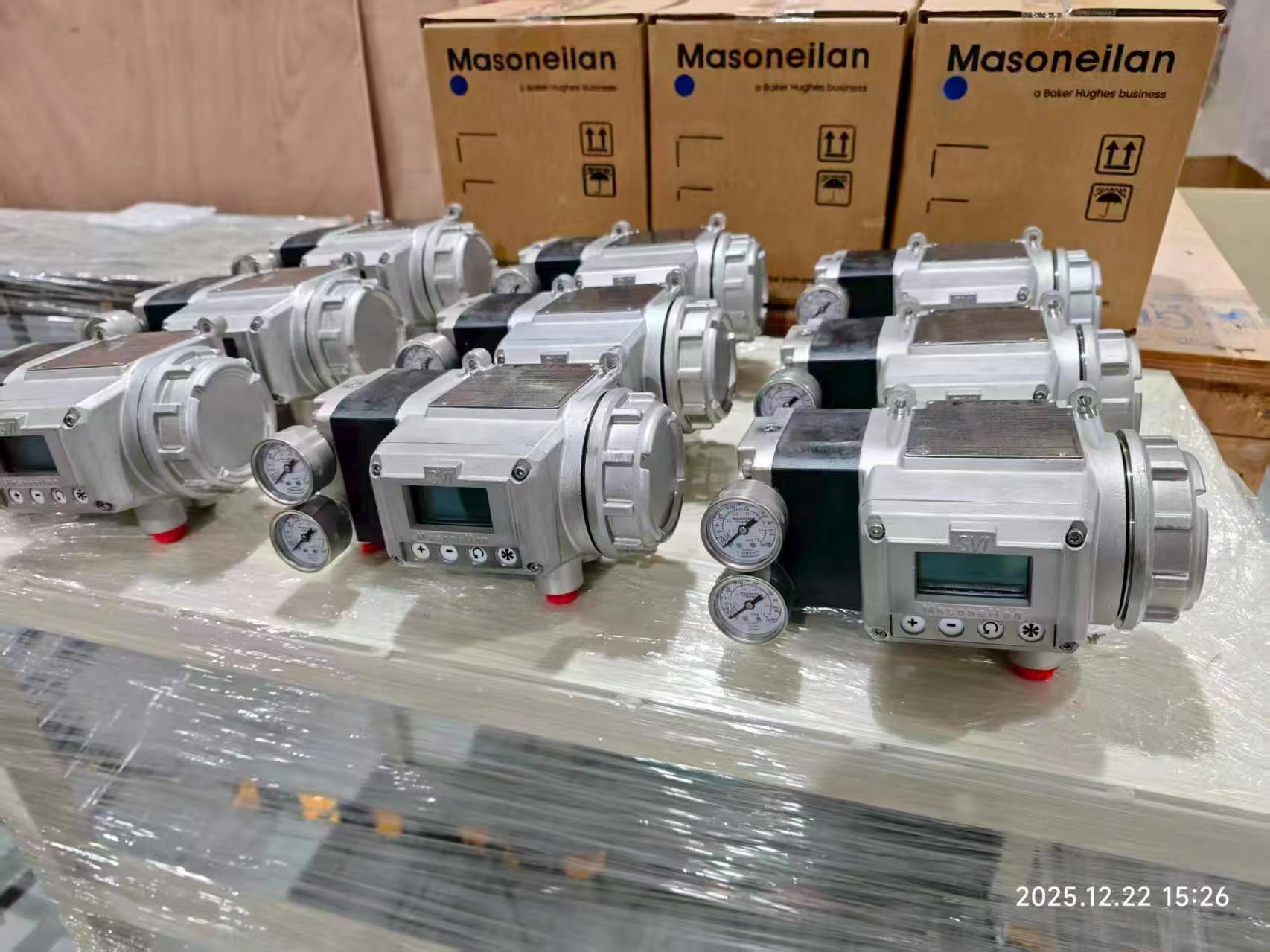

يقرأ استشعار الموقف بدون اتصال من خلال الغطاء ، لذلك لا تدخل أي أجزاء ميكانيكية متحركة إلى تجويف الغطاء الرئيسي. يمتد نطاق درجة الحرارة التشغيلية إلى -55 درجة مئوية في الظروف القطبيةالميزة المتميزة هي Smart Cal الإعداد والمعايرة ذات الزر الواحد ، والتي تبسط التشغيل.تتضمن واجهة المستخدم المحلية شاشة رسمية عالية التباين وأزرار الضغط المصممة للمواقع الخطرةالجهاز يدمج مع جميع أنظمة التحكم الرائدة عن طريق دعم DTM و EDD.
يتضمن SVI3 19 نظام تشخيص جديد للصمامات عبر الإنترنت يراقب بصورة مستمرة صحة الصمام أثناء التشغيل. يتم تخزين بيانات تشخيصية لمدة تصل إلى عام واحد على الجهاز ،تمكين تحليل الاتجاه قبل أن تؤثر المشاكل على تشغيل المحطةيتم تخفيض استهلاك الهواء في الحالة الثابتة بنسبة 40٪ مقارنة بالأجيال السابقة ، في حين يتم تحسين إرسال الهواء بنسبة 15٪ لتشغيل أسرع.
المواصفات التقنية
| المعلم | المواصفات |
|---|---|
| العلامة التجارية | ماسونيلان |
| بروتوكول الاتصال | هارت 7 فوق 4-20mA |
| إشارة الدخول | الكهربائية |
| واجهة البيانات | مشبوهة |
| التشخيص | تشخيص جهاز تحديد المواقع؛ تشخيص متقدم؛ تشخيص الصمام عبر الإنترنت |
| ضغط الإمداد | 20 إلى 120 سم |
| التسليم الجوي | 410 SLPM @ 30psi |
| العمل | واحد التصرف ، والفشل آمنة ؛ الدوار والخطية |
| نوع التثبيت | جهاز التشغيل مثبت |
| درجة حرارة العمل | -55°C إلى +85°C |
| مواد السكن | الألومنيوم الخالي من النحاس (ASTM A360) ؛ علبة 316SS اختياري |
| تصنيف الحماية | IP66 و NEMA 4X |
| الوزن (الألومنيوم) | 3.3 كجم (7.4 رطلا) |
| الوزن (الفولاذ المقاوم للصدأ) | 6.26 كجم (13.8 باوند) |
| الإدخالات الكهربائية | إثنان ونصف من الإناث |
| الحد الأدنى / الحد الأقصى للتيار | 3.2mA / 22mA |
| الجهد المطلوب للامتثال | 9Vdc @ 20mA ، 11Vdc @ 4mA |
| الخروج الاختياري | مفتاحان للحالة الصلبة قابلة للتكوين (1A ، 30Vdc) ؛ إعادة إرسال موقف واحد 4-20mA ؛ مدخل رقمي واحد قابلة للتكوين |
| الشهادات | SIL3 قادر؛ ATEX، IECEx، الولايات المتحدة الأمريكية، كندا الموافقات لمكافحة الحريق/كشف الانفجار، السلامة الداخلية، مقاومة للاشتعال الغبار، زيادة السلامة |
| برامج الاتصال | إدارة دورة حياة صمام Masoneilan (VLM) ؛ دعم DTM و EDD |
صناعة التطبيقات
تستخدم Masoneilan SVI3 في توليد الطاقة، التكرير، البتروكيماويات، النفط والغاز في منتصف التيار، والنفط والغاز في المرحلة السابقة. وتشمل التطبيقات الرئيسية مولدات توربينات البخار، المكثفات،أبراج التبريد، مباني المفاعلات ، مباني التوربينات ، مولدات بخار استرداد الحرارة ، توازن المصانع ، التقطير ، إصلاح المعالجة المائية ، التكسير ، الخلط الثانوي ، التخفيف والتجزئة ،ضغط غاز الشحن، الفصل، عمليات سلامة الأنابيب، الجفاف، التبريد، التسييل، التحميل والشحن، إعادة الغاز والتضغط.
مشاكل شائعة
فشل في إكمال الحساب الذكي: تحقق من أن ضغط التغذية في حدود 20-120 psi. تحقق من أن حدود سفر الصمام ضمن النطاق المسموح به. تأكد من أن الصمام غير عالق أو مقيد.
التذبذب في الموقف أو الدورة: تحقق من وجود انزلاق العصا. إذا كانت دورات الموقف أكبر بكثير من دورات نقطة الإعداد ، فقد يكون موجه الموقف هو السبب في الدورة. تحقق من ضربة صمام حجب العجلة اليدوية ،جذع مكسور، أو مكونات ردود الفعل عن الموقف المقطوعة.
فشل الاتصال مع جهاز HART المحمول: تحقق من أن مقاومة الحلقة كافية. تحقق من أن الجهد في الطرف النهائي يلبي متطلبات الامتثال (9Vdc @ 20mA ، 11Vdc @ 4mA).الحواجز القناة المزدوجة يمكن أن تطبق مقاومة حلقة مفرطة وتسبب مشاكل التوافق الجهد.
خطأ الطاقة المنخفضة (LOW_POWER)التيار المدخل أقل من 3.15 mA. زيادة التيار الحلق إلى 4 mA للتعديل والتشخيص.
يظهر TuneERR بعد التشغيل التلقائي: قد تكون هناك حاجة إلى ضبط يدوي. راجع قسم حل المشاكل في دليل الإرشادات.
SelfCheckError أو فشل في الأجهزة: قم بإزالة الطاقة لمدة دقيقتين وإعادة تشغيلها. قم بإزالة الإنذار باستخدام ValVue أو HART Host. إذا استمر الفشل ، فاستبدل وحدة الإلكترونيات.
نماذج بديلة
ماسونيلان SVI3 هو البديل المباشر لـ SVI II AP و SVI1000.يحتوي على دعامات تركيب من الفولاذ المقاوم للصدأ لأي مزيج من الصمامات والمحركات وهو متوافق تمامًا مع دعامات تركيب SVI II AP و SVI1000بالنسبة لمستخدمي SVI II AP ، فإن الترقية بسيطة نسبيًا ، ويمكن استخدام التثبيت الموجود ، وقد يحتاج فقط اتصال الهواء / الأنابيب إلى تعديل.بالنسبة للبدائل المتعددة، تحقق من تركيب جهاز التشغيل، ومدى السفر، وبروتوكول الاتصال قبل الطلب.
