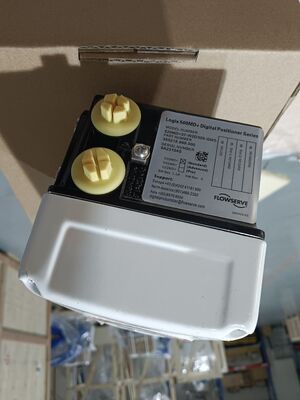

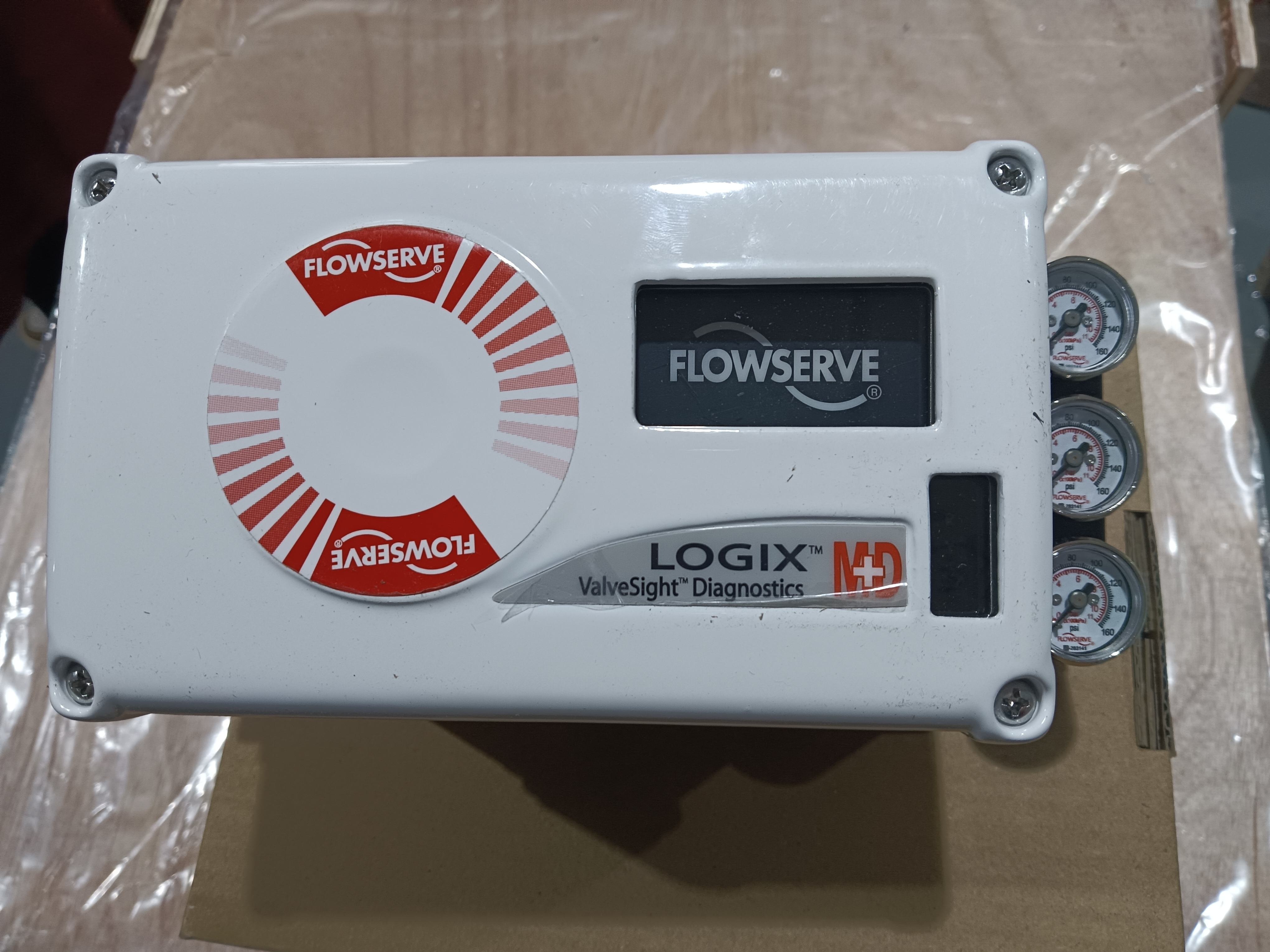

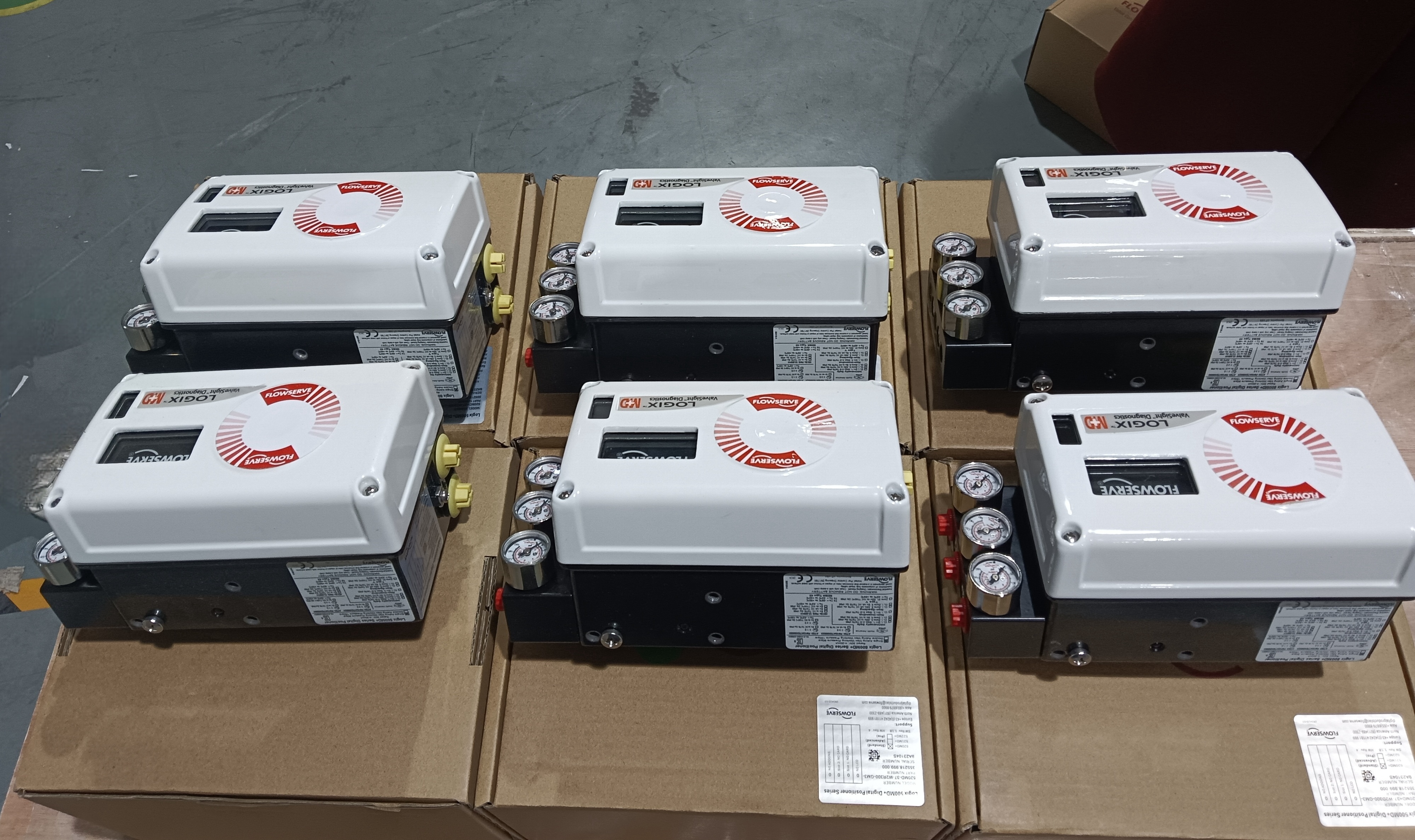

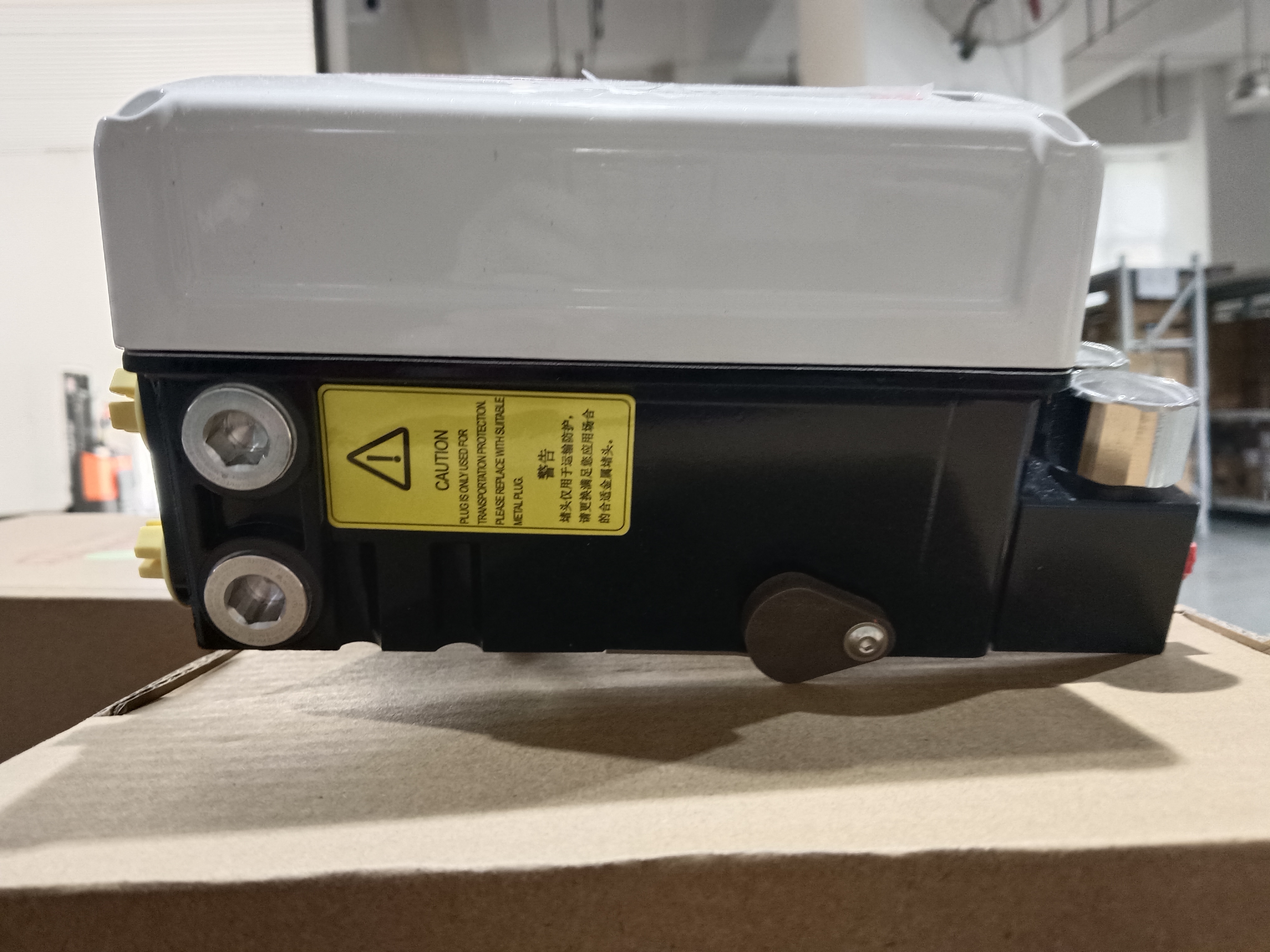

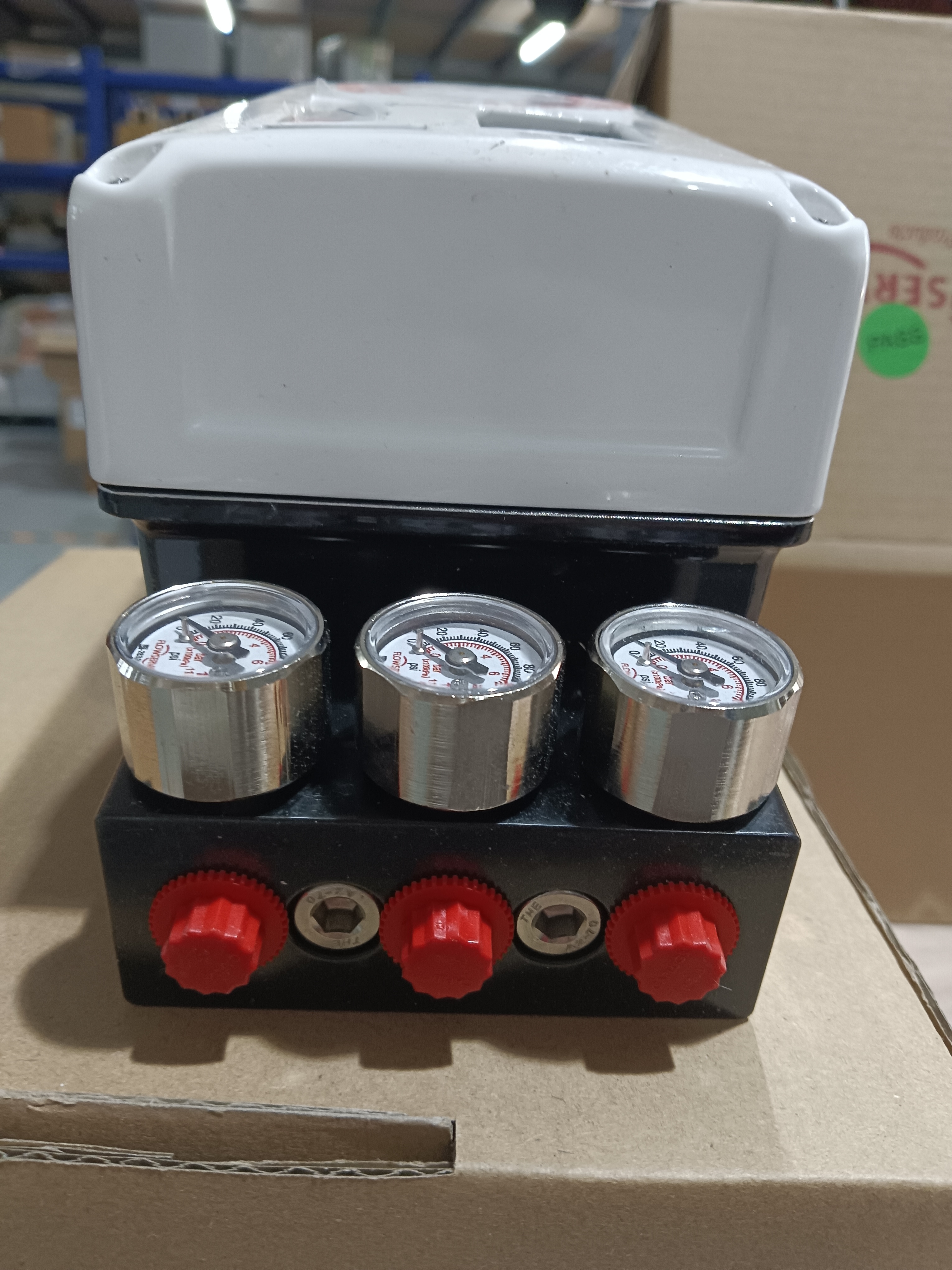

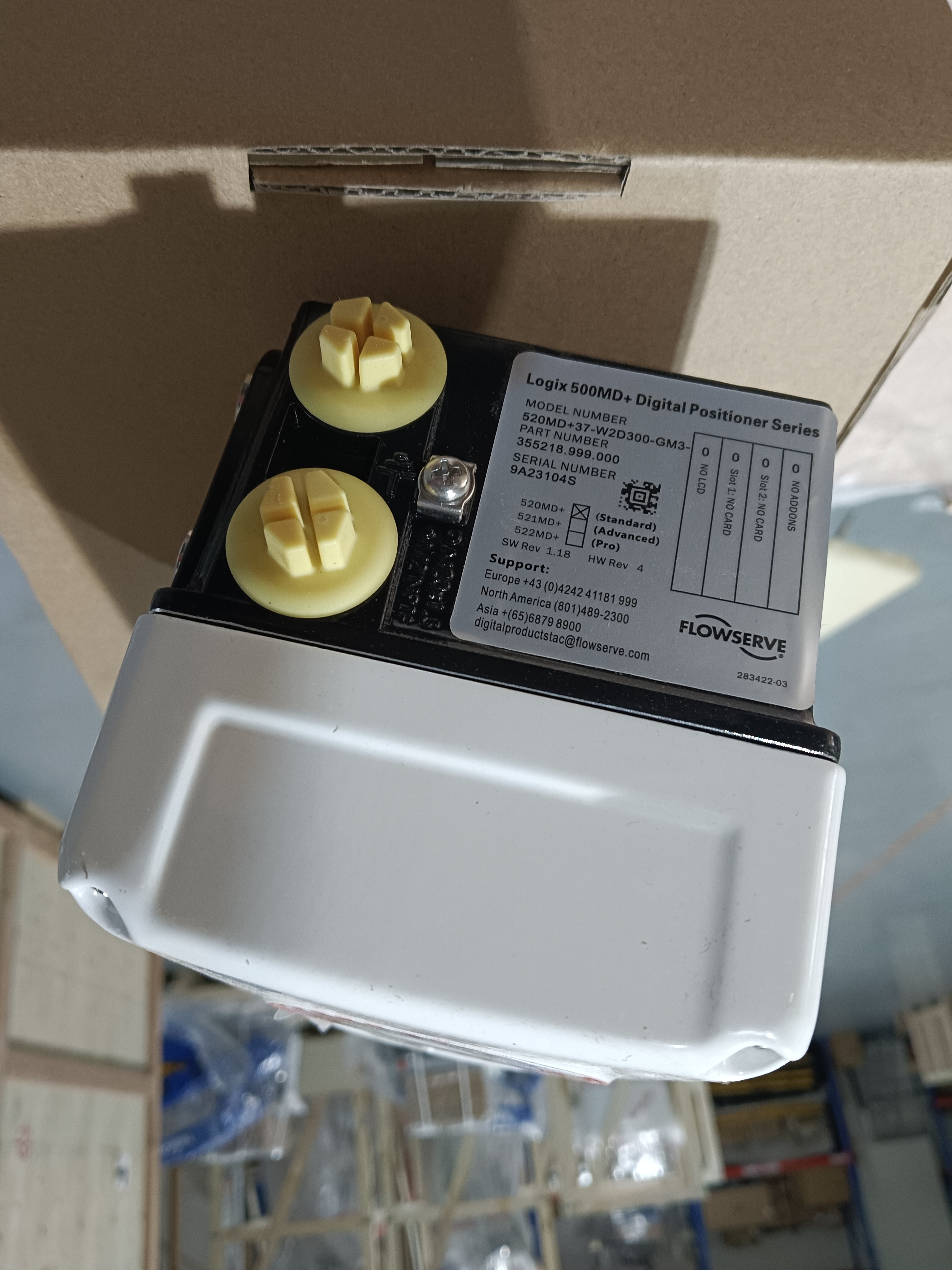

لمحة عامة عن المنتج
Flowserve Logix 520MD هو جهاز تحديد موقع الصمام الرقمي المصمم للتحكم الدقيق في المحركات الهوائية. يستخدم إشارة تحكم من 4-20mA بسلكين مع اتصالات HART (HART 5 ، 6 ،و 7 مدعومة) لتحويل إشارات المدخلات إلى مخرجات هوائية لكل من المحركات الدوارة والخطيةيجمع جهاز تحديد المواقع بين وظائف تحديد المواقع والتنسيق المتقدمة مع إعداد مناسب وأدوات تشخيص قوية.
يستخدم 520MD خوارزمية ضبط مكاسب متعددة المتغيرات التي تسمح بتغييرات خطوة كبيرة مع الحد الأدنى من الإفراط مع الحفاظ على الدقة للاستجابة لتغيرات خطوة صغيرة جدًا.إجراءات ضبط تلقائي دورات المحرك لإنتاج استجابة مقاسة واختيار قيم مكاسب التي توفر أداء محرك مناسبيمكن لتحديد تحويل المكاسب زيادة أو انخفاض المكاسب المحسوبة لأفضل أداء.
يتم التعامل مع التكوين من خلال إعدادات مفاتيح DIP سهلة لوضع ضبط وإعدادات شائعة أخرى. لمتطلبات مخصصة،يمكن تعديل مجموعات ضبط باستخدام جهاز محمول أو برنامج ValveSight TM لاستيعاب مجموعة واسعة من أحجام وأنواع المحركاتتتمتع الوحدة بتصميم تحكم من مرحلتين لتحقيق أوقات استجابة أسرع وتحكم أكثر صرامة، مع استهلاك هواء منخفض.
المواصفات التقنية
| المعلم | المواصفات |
|---|---|
| العلامة التجارية | خدمة التدفق |
| بروتوكول الاتصال | هارت 5 و 6 و 7 |
| إشارة الدخول | 4-20mA |
| واجهة البيانات | مشبوهة |
| التشخيص | وظائف التشخيص القياسية من خلال برنامج ValveSight TM |
| ضغط الإمداد | 1.4 ∙10.3 بار (20 ∙150 بي سي جي) |
| إشارة الخروج | منخفضة الحرارة (3-15 psi) |
| الدقة | ±0.25٪ من امتداد |
| التكرار | < 0.25% |
| نوع التثبيت | أجهزة التشغيل الدوارة والخطية |
| درجة حرارة العمل | -40°C إلى 85°C (-40°F إلى 185°F) |
| تصنيف الحجرة | IP66 / NEMA 4X |
| مواد السكن | الألومنيوم |
| الوزن | 3.5 كجم |
| الحد الأدنى لتيار التشغيل | 3.6 mA |
| إمدادات الجهد (الحد الأقصى) | 30 VDC |
| استهلاك الهواء | 0.28 0.38 نمتار مكعب / ساعة (0.17 0.23 SCFM) |
| الشهادات | ATEX، FM، CSA، SIL 2 |
| آمنة في جوهرها | الدرجة 1 القسم 1 المجموعات A، B، C، D؛ الدرجة 1، المنطقة 0، AEx ia IIC |
| غير محرقة | الدرجة 1 الدرجة 2 المجموعات A، B، C، D |
| الرطوبة | 0-100٪ غير مكثفة |
صناعة التطبيقات

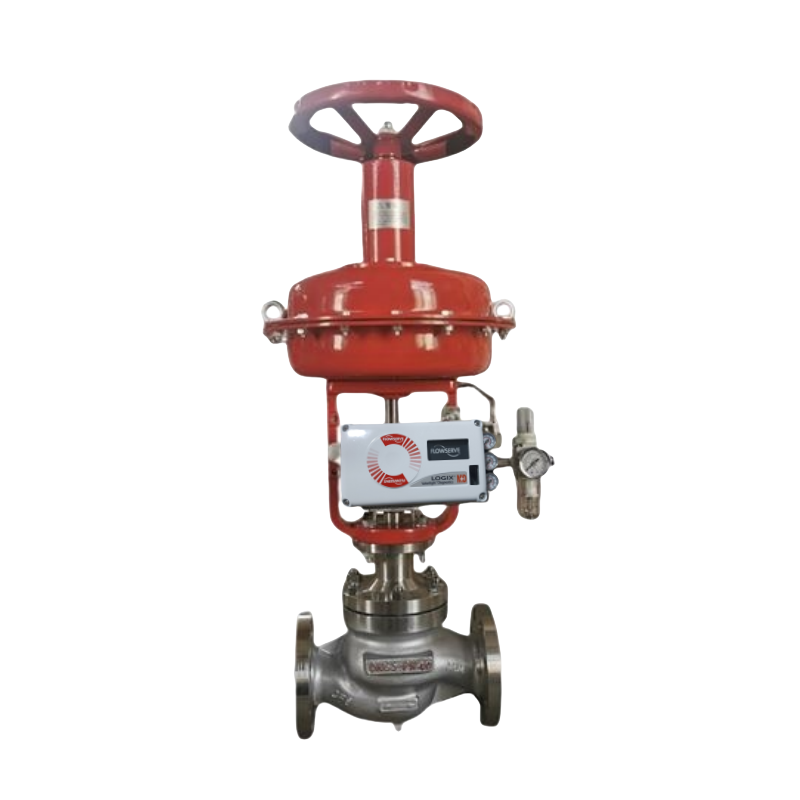

يستخدم Flowserve Logix 520MD في صناعات النفط والغاز، ومعالجة الكيماويات، وتوليد الطاقة، ومعالجة المياه، والصناعات الدوائية. وتشمل التطبيقات الرئيسية التحكم في خطوط الأنابيب والمحركات،وضع صمام المفاعل، أتمتة دورة التوربين، تنظيم التدفق في المصانع، وعمليات الصمامات الصحية. تصنيف المنطقة الخطرة المعتمدة يجعلها مناسبة لبيئات العمليات المطالبة.
مشاكل شائعة
لا تومض LED: التيار أقل من 3.6 mA أو قطبية الأسلاك غير صحيحة. تحقق من أن التيار التنفيذي لا يقل عن 3.6 mA وفحص القطبية.
الاتصالات الغير منتظمة: مشاكل إشارة HART. تحقق من أن عرض النطاق الترددي للصدر الحالي محدود إلى 25 هرتز. تحقق من طول الكابل والمعوقة. استخدم حاجز سلامة متوافق.استخدام مرشح هارت (رقم الجزء 10156843) أو مقاومة 250Ω مع مكثف 22μF.
الوحدة لا تستجيب لأوامر التناظرية: الوحدة في وضع الأوامر الرقمية أو حدث خطأ في المعايرة. تغيير وضع الأوامر إلى التناظرية. إعادة معايرة الوحدة.
قراءة وضعية الصمام ليست كما هو متوقع: جهاز استشعار الموقع غير مثبت على 180 درجة، السباق غير معايرة، MPC نشطة، أو شخصية المستخدم نشطة. جهاز استشعار إعادة الوضع. ضربة معايرة.
وضعية القيادة مفتوحة بالكامل أو مغلقة ، لا تستجيب للقيادة: السكتة الدماغية غير معايرة، الحلقة الداخلية لمستشعر هول غير متصلة، وضع عمل الهواء الخاطئ، انعكاس الأنابيب، أو مشكلة محولات I / P. معايرة السكتة الدماغية. تحقق من اتصالات الأجهزة. تحقق من إعدادات ATO / ATC.
مطلوب معايرة الاحتكاك: لم يتم إجراء معايرة الاحتكاك منذ إعادة تعيين المصنع. أداء معايرة الاحتكاك باستخدام قائمة العرض أو المحمول أو DTM.
اختبار السكتة الدماغية الجزئية المقرر: يجب تحديد وقت التشغيل على أساس جدول المستخدم. ابدأ الاختبار بعد الإجراءات الداخلية.
تحذير الحد الأقصى/الأدنى للموقف: الموقف وصل إلى الحد المحدد من قبل المستخدم. ضبط قيمة الحد أو إشارة الأمر.
نماذج بديلة
سلسلة Flowserve Logix 520MD هي منصة تحديد المواقع الرقمية الناضجة. للتطبيقات التي تتطلب سلامة إضافية ، يوفر متغير Logix 520MD + ميزات محسنة.بالنسبة للمنشآت الجديدة، فإن Logix 3200MD و Logix 3800MD هي نماذج بديلة ضمن عائلة المنتجات نفسها.و بروتوكول الاتصال قبل الطلب.
