نظرة عامة على المنتج

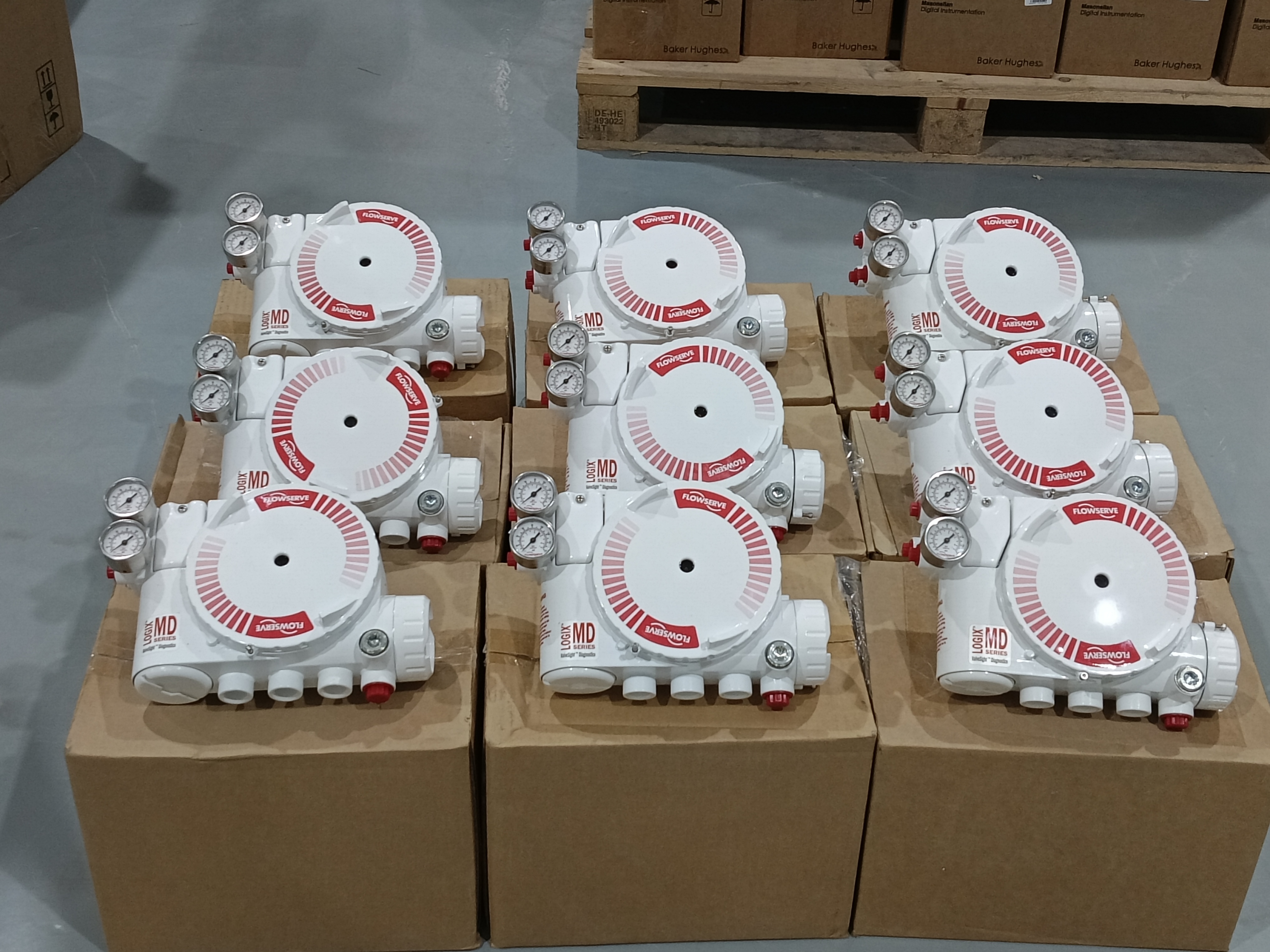

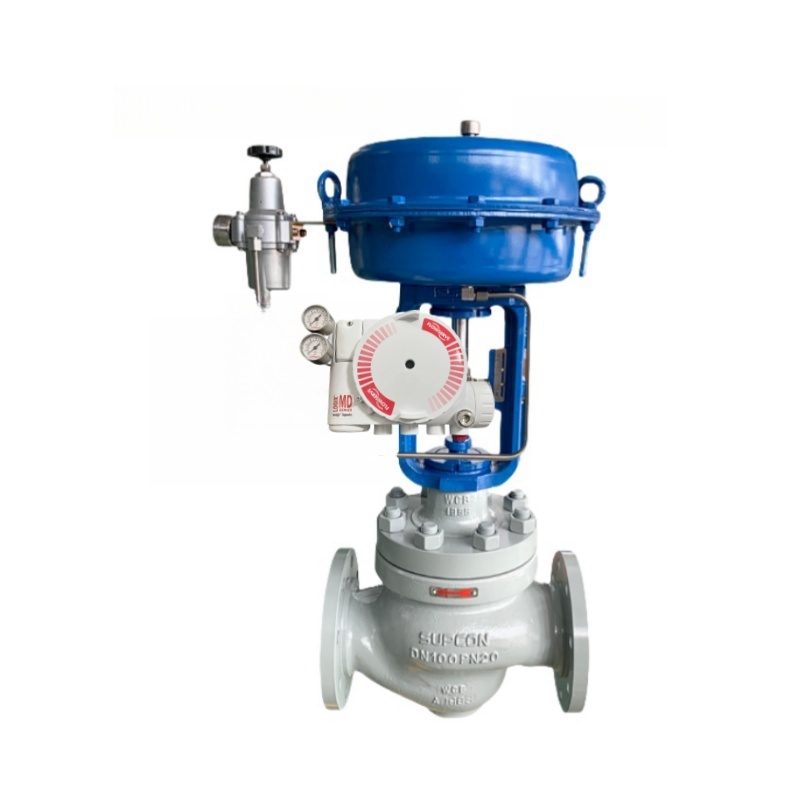

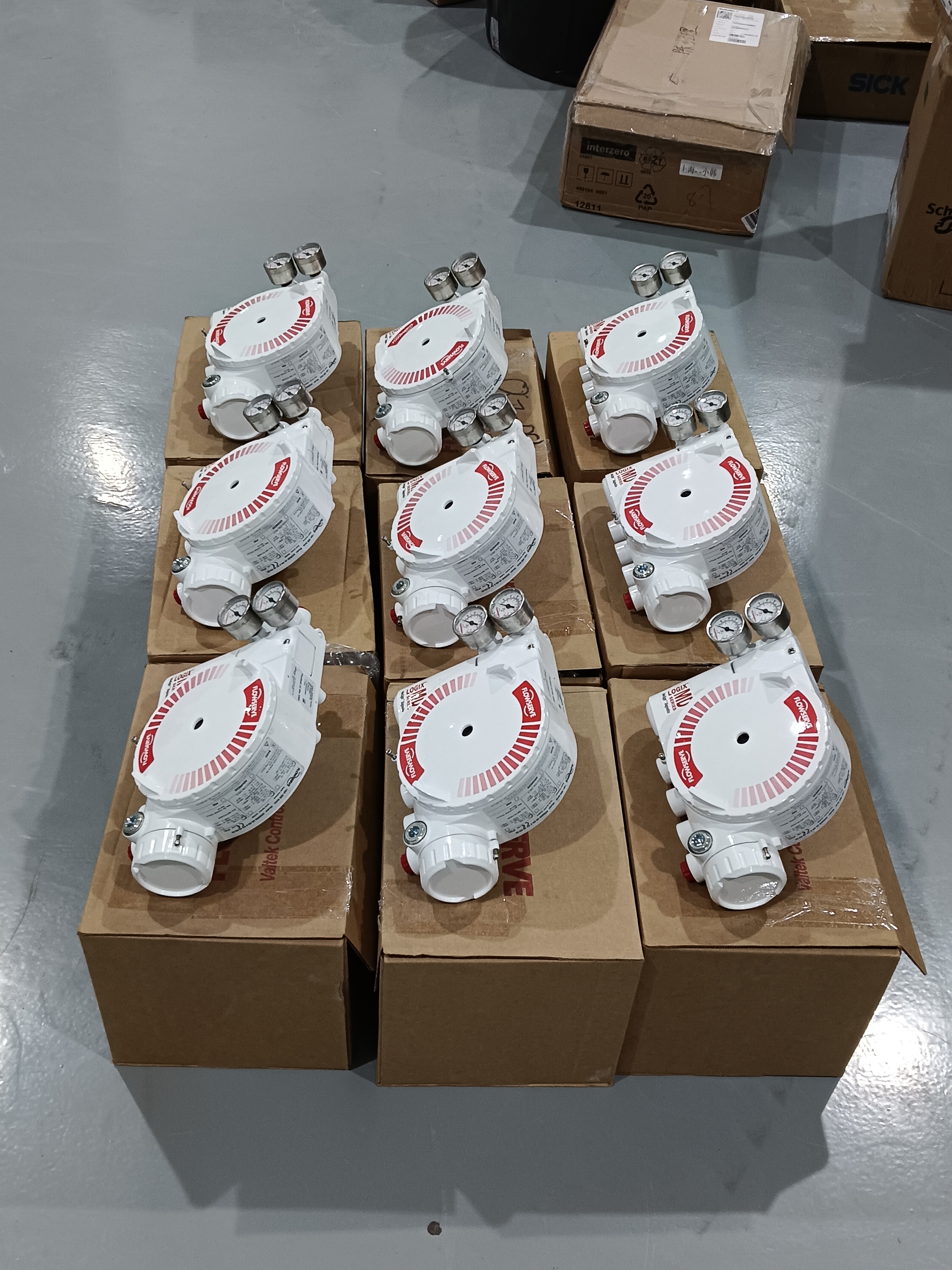

جهاز Flowserve Logix 3200MD هو جهاز تحديد موضع صمام رقمي بتقنية HART يستخدم تقنية كهروستاتيكية حديثة لتوفير أداء وموثوقية فائقة. إنه جهاز تحديد موضع صمام رقمي ثنائي الأسلاك بمدخل 4-20 مللي أمبير يعمل على مشغل/صمام بناءً على إشارة دخل تناظرية.
يمكن تكوين 3200MD بسهولة باستخدام الأزرار المحلية، وجهاز HART المحمول، وبرنامج SoftTools. يتميز بمؤشرات LED للحالة المحلية، ومفاتيح DIP محلية/أزرار معايرة، وضبط تلقائي مع اختيار الكسب الديناميكي. يستخدم جهاز تحديد الموضع بروتوكول HART 5 للاتصال.
تدعم الوحدة المشغلات مزدوجة التأثير ومزدوجة التأثير للتركيبات الخطية والدوارة. وهي غير حساسة لتغيرات ضغط الإمداد ويمكنها التعامل مع ضغوط الإمداد من 30 إلى 150 رطل لكل بوصة مربعة. الغلاف المقاوم للانفجار مصنف Class I Division 1 Groups B-D، Ex d IIB+H2، AEx d IIB+H2.
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| العلامة التجارية | Flowserve |
| بروتوكول الاتصال | HART 5 |
| إشارة الدخل | 4-20mA |
| واجهة البيانات | سلكي |
| التشخيصات | مراقبة الأعطال المحلية على مدار الساعة طوال أيام الأسبوع؛ تخزين توقيع الصمام المحلي |
| ضغط الإمداد | 30 إلى 150 رطل لكل بوصة مربعة |
| نوع التركيب | مشغلات دوارة وخطية |
| درجة حرارة التشغيل | -52 درجة مئوية إلى +85 درجة مئوية (-62 درجة فهرنهايت إلى +185 درجة فهرنهايت) |
| مادة الغلاف | ألومنيوم مصبوب ومطلي بالمسحوق؛ فولاذ مقاوم للصدأ |
| الوزن (الألومنيوم) | 3.9 كجم (8.3 رطل) |
| الوزن (الفولاذ المقاوم للصدأ) | 9.3 كجم (20.5 رطل) |
| الحد الأدنى لتيار التشغيل | 3.6 مللي أمبير |
| جهد الإمداد (الحد الأقصى) | 30.0 فولت تيار مستمر |
| جهد الامتثال | 10.0 فولت تيار مستمر @ 20 مللي أمبير |
| تصنيف المنطقة | مقاوم للانفجار: Class I Div 1 Groups B-D؛ آمن جوهريًا: Class I Div 1 Groups A-G؛ غير مشتعل: Class I Div 2 A-D |
| الشهادات | SIL 2 |
| ميزات إضافية | مناعة ضد الترددات الراديوية/الكهرومغناطيسية؛ متوافق مع FISCO؛ ضبط تلقائي؛ استقرار الاحتكاك العالي؛ ترقية ذاكرة الفلاش؛ كسب محلي قابل للتعديل |
صناعة التطبيق
يستخدم جهاز Flowserve Logix 3200MD في صناعات النفط والغاز، والمعالجة الكيميائية، وتوليد الطاقة، ومعالجة المياه، والصناعات الدوائية. تشمل التطبيقات الرئيسية التحكم في خطوط الأنابيب والمشغلات، وتحديد موضع صمام المفاعل، وأتمتة تجاوز التوربينات، وتنظيم التدفق في المصانع.
مشاكل شائعة
لا يومض مؤشر LED: التيار أقل من 3.6 مللي أمبير أو قطبية الأسلاك غير صحيحة. تحقق من أن تيار الإمداد لا يقل عن 3.6 مللي أمبير وتحقق من القطبية.
اتصالات متقطعة: مشاكل إشارة HART. تحقق من أن نطاق عرض النطاق الترددي لمصدر التيار محدود بـ 25 هرتز. تحقق من طول الكابل والمقاومة. استخدم حاجز أمان جوهري متوافق.
الوحدة لا تستجيب للأوامر التناظرية: الوحدة في وضع الأوامر الرقمية أو حدث خطأ في المعايرة. قم بتغيير وضع الأمر إلى تناظري. أعد معايرة الوحدة.
قراءة موضع الصمام ليست كما هو متوقع: تركيب مستشعر الموضع ليس بزاوية 180 درجة، أو لم يتم معايرة الشوط، أو MPC نشط. أعد وضع المستشعر. قم بمعايرة الشوط.
الموضع مدفوع بالكامل إلى الفتح أو الإغلاق: لم يتم معايرة الشوط، أو لم يتم توصيل الحلقة الداخلية لمستشعر القاعة، أو تم ضبط إجراء الهواء بشكل خاطئ، أو تم عكس الأنابيب. قم بمعايرة الشوط. تحقق من توصيلات الأجهزة.
مطلوب معايرة الاحتكاك: لم يتم إجراء معايرة الاحتكاك منذ إعادة ضبط المصنع. قم بإجراء معايرة الاحتكاك باستخدام قائمة العرض أو الجهاز المحمول أو DTM.
نماذج الاستبدال
جهاز Flowserve Logix 3200MD هو منصة تحديد موضع رقمية ناضجة. للتطبيقات التي تتطلب سلامة تكامل إضافية، يوفر طراز Logix 3200MD+ ميزات محسنة. للتركيبات الأحدث، يعد Logix 3800 نموذجًا بديلاً ضمن نفس عائلة المنتجات. بالنسبة للبدائل بين البائعين، تحقق من تركيب المشغل ونطاق السفر وبروتوكول الاتصال قبل الطلب.
