لمحة عامة عن المنتج

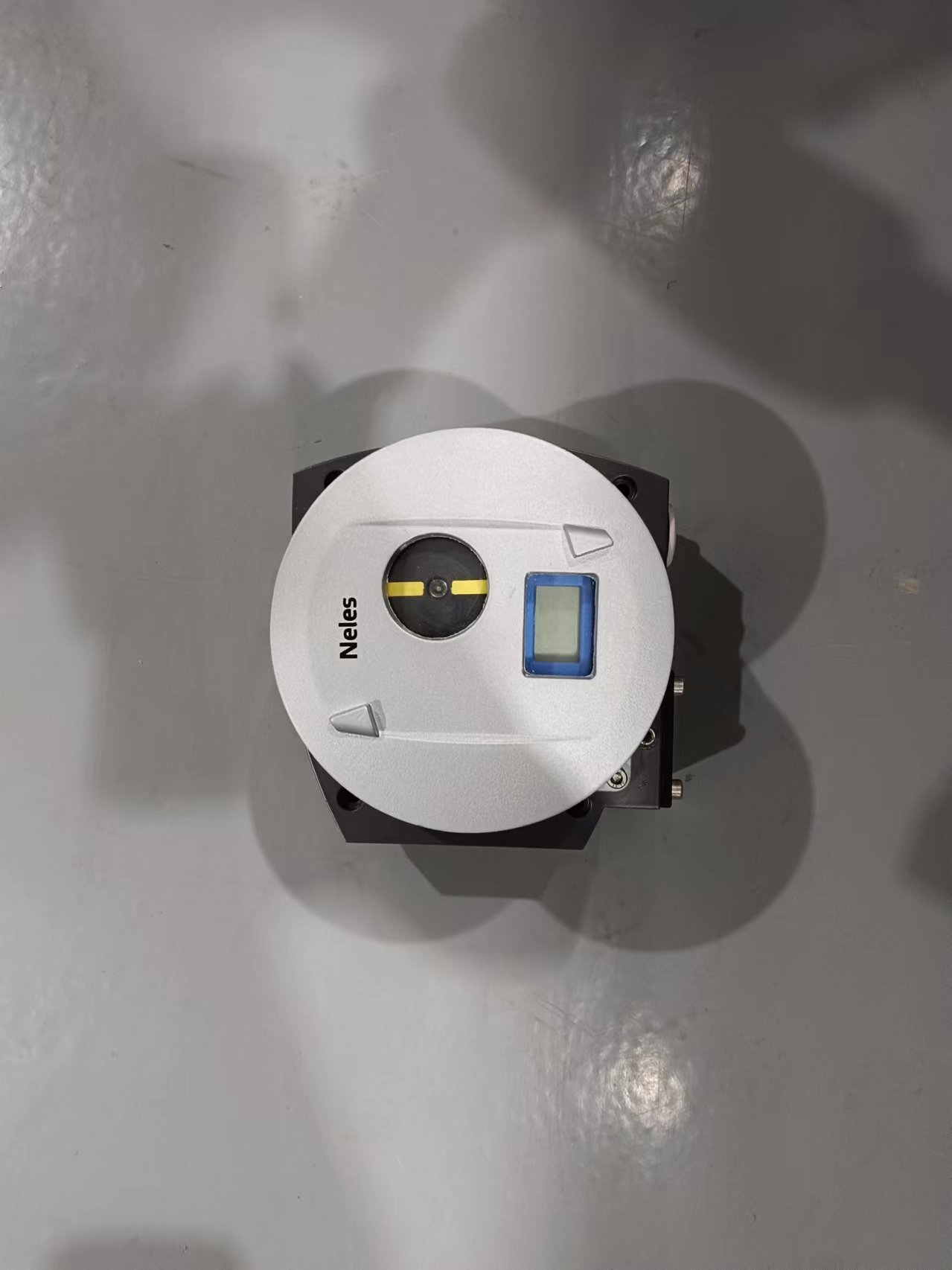

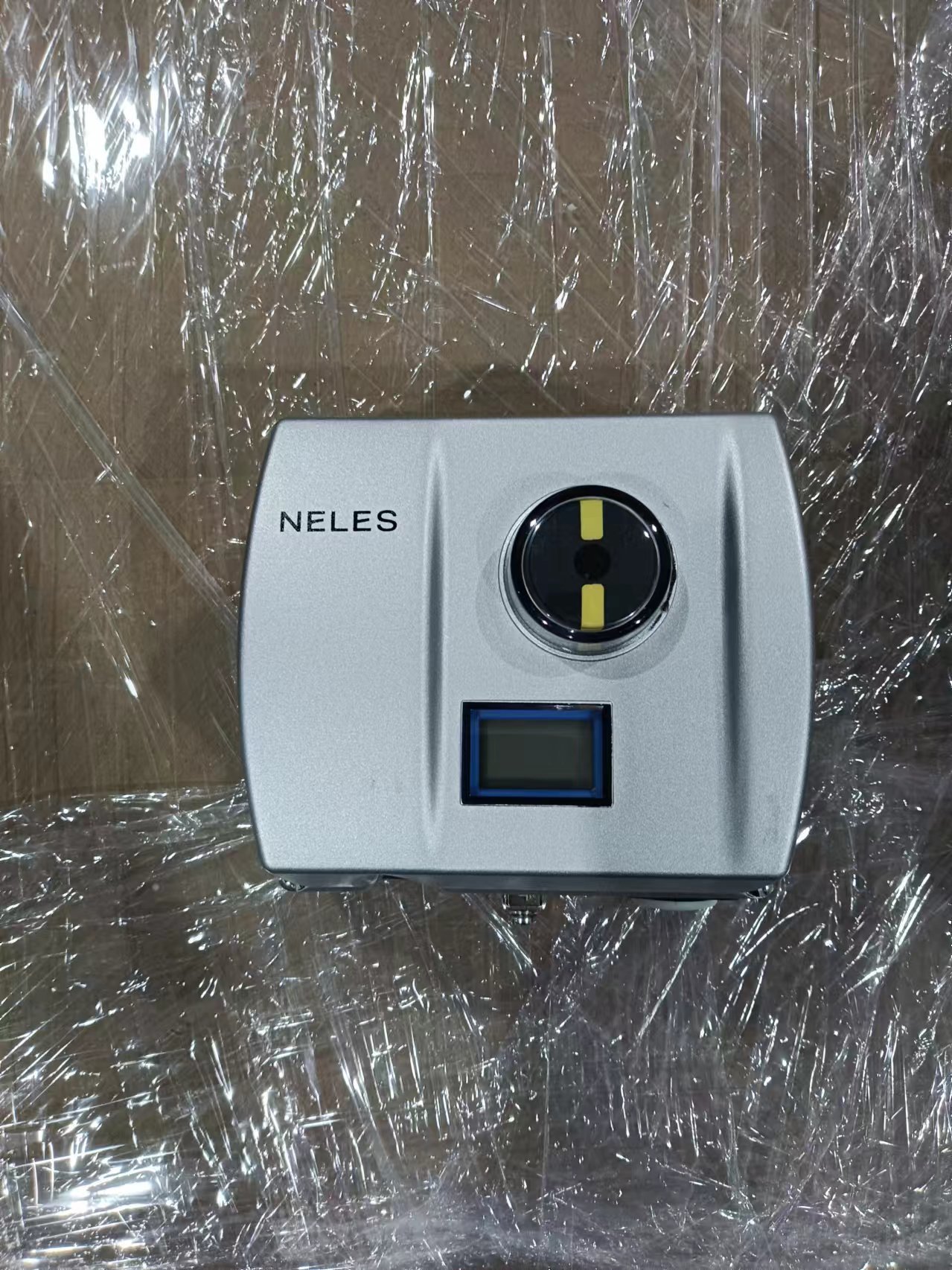

Neles ND9000 هو جهاز تحكم صمام ذكي قائم على وحدة تحكم صغيرة مصمم للتحكم الدقيق في أجهزة التشغيل الهوائية.هو 4-20mA أو جهاز مدعوم باص الميدان الذي يقارن باستمرار إشارة الإملاء المدخل مع وضع الصمام الفعلي ويقوم بتعديل جهاز التشغيل وفقا لذلكتم تصميم ND9000 للعمل على كل محرك صمام التحكم وفي جميع مجالات الصناعة.
تستخدم الوحدة قياس موقف الصمام بدون اتصال ، لذلك لا توجد أجزاء ملابس ميكانيكية في مسار التغذية الراجعة.ويمكن استخدام نفس الجهاز للمحركات ذات التأثير الواحد وذات التأثيرين. التشغيل بسيط مع واجهة المستخدم المحلية (LUI) أو تكوين DTM / EDD عن بعد. ميزة المعايرة بنقطة واحدة تسمح بالتركيب على الصمامات التي هي في عملية دون إزعاج التشغيل.
تم اعتماد ND9000 من قبل TÜV SIL 2 وفقًا لـ IEC 61508 ، ويتميز بتشخيصات شاملة بما في ذلك التشخيص الذاتي ، التشخيص عبر الإنترنت ، تشخيص الأداء ،وتشخيص الاتصالاتيحتوي الجهاز على ما يصل إلى 8000 إنذار عبر الإنترنت وتذكيرات الصيانة مع فترة احتفاظ بالبيانات لمدة 25 عامًا. تتيح التشخيصات المتقدمة للمشغلين مراقبة اصطدام الصمام، قوة الربيع،و حالة الارتداء للصيانة التنبؤية.
المواصفات التقنية
| المعلم | المواصفات |
|---|---|
| العلامة التجارية | (نيليس) |
| بروتوكول الاتصال | هارت 6 أو 7؛ FOUNDATION Fieldbus؛ Profibus PA |
| إشارة الدخول | 4-20mA (HART) ؛ الحافلة الميدانية |
| واجهة البيانات | مشبوهة |
| التشخيص | التشخيص الذاتي؛ التشخيص عبر الإنترنت؛ تشخيص الأداء؛ تشخيص الاتصال؛ توقيع الصمام عبر الإنترنت؛ عرض الأداء |
| ضغط الإمداد | 1.4 8 بار (20 115 بي سي جي) |

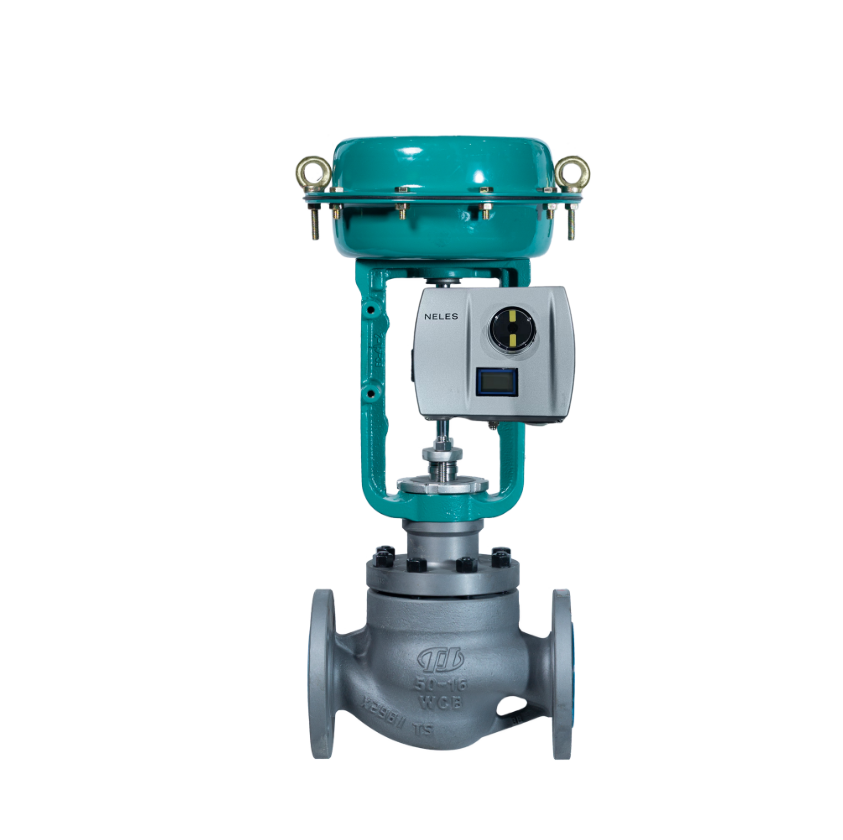

| نوع التثبيت | الصمامات الدوارة والخطية؛ أجهزة التشغيل ذات التأثير الواحد أو المزدوج |
| درجة حرارة العمل | -40 درجة مئوية إلى +85 درجة مئوية (-40 درجة فهرنهايت إلى +185 درجة فهرنهايت) ، القياسية؛ -53 درجة مئوية إلى +85 درجة مئوية (-63 درجة فهرنهايت إلى +185 درجة فهرنهايت) ، النسخة القطبية |
| دقة الموقع | ± 0.1% من المقياس الكامل |
| فرقة ميتة | ≤0.1% |
| التهاب النفس | < 0.5% |
| حماية الحجرة | IP66 / NEMA 4X |
| مواد السكن | ND9100: سبيكة الألومنيوم المضغوطة + غطاء البوليمر؛ ND9200: الألومنيوم المضغوطة + الزجاج المقاوم؛ ND9300/9400: الفولاذ المقاوم للصدأ 316 الكامل |
| الوزن (ND9100) | حوالي 1.8 كجم |
| الاتصالات الجوية | G 1/4 (ND9100) ؛ 1/4 NPT (ND9200) |
| نطاق السفر الخطي | 10×120 ملم |
| نطاق السفر الدواري | 45°95° (مدى القياس 110° مع عمود رد فعل يدور بحرية) |
| الشهادات | SIL 2 (TÜV ، IEC 61508) ؛ ATEX ، IECEx ، INMETRO ، cCSAus ، CCOE / PESO ، KOSHA ، NEPSI |
| برامج الاتصال | FDT/DTM؛ EDD |
صناعة التطبيقات
تستخدم Neles ND9000 في النفط والغاز، ومعالجة الكيماويات، وتوليد الطاقة، والسلولة والورق، والتعدين، والأتمتة الصناعية العامة. وتشمل التطبيقات الرئيسية التحكم في خطوط الأنابيب والمحركات،وضع صمام المفاعليمكن دمج الجهاز مع جميع أنظمة DCS الرئيسية ويدعم مجموعات تركيب لأي محركات خارجية.النسخ المعتمدة للبحرية متوفرة للتطبيقات البحرية.
مشاكل شائعة
فشل المعايرة بسبب وضع الصمام خارج النطاق: تحقق من ضغط إمدادات الهواء. بالنسبة للمحركات ذات التأثير المزدوج ، ضع الضغط أقل من الحد الأدنى المتوقع بنحو 10 PSI. بالنسبة للمحركات ذات التأثير الواحد ، لا تتجاوز الضغط المسمى للمحرك.التحقق من أن H-الملصق على رافعة ردود الفعل هو مستوى، مستقيم، ومواءمة مع عمود رد الفعل الصمام
ERR / رحلة قصيرة جداً: اكتشف جهاز التوجيه أن تغير زاوية عمود التغذية الراجعة المادية لم يصل إلى الحد الأدنى للقياس الكهربائي خلال Autotune. تحقق من محاذاة ربط التثبيت والتغذية الراجعة.
ERR / انحراف التحكم: يبتعد وضع الصمام عن النقطة المحددة إلى ما هو أكثر من الحد المحدد. تحقق من وجود صلب الصمام أو زيادة الاحتكاك أو مشاكل في إمدادات الهواء.
تحذير الكشف عن الصيد: تم الكشف عن تذبذب الصمام. قم بتغيير مستوى الأداء إلى أقل عدوانية لتحقيق الاستقرار في الصمام. تحقق من أن قدرة صمام الملف كافية للجهاز التشغيلي.
فشل في معايرة الموقف: تحقق من معايير التكوين وتثبيت وحدة التحكم. تحقق من أن عمود وحدة التحكم موجه بشكل صحيح.
فشل جهاز استشعار الحرارة: فشل قياس درجة الحرارة. انخفض دقة القياسات. استبدال جهاز ND في فرصة الصيانة التالية.
ضغط الإمدادات فوق الحدود: تجاوز ضغط الإمداد ظروف التشغيل المحددة. تحقق من جهاز تنظيم إمدادات الهواء ومخرجات الضاغط.
نماذج بديلة
نيلس ND9000 هي منصة مراقبة صمام ذكية ناضجةأجهزة تحديد المواقع من سلسلة ND7000 هي السلف المباشر ️ ND9000 بمثابة ترقية وظيفية مع تشخيص محسن وخيارات الحافلة الميدانيةND9103HX8T و ND9106HX8T هي أنواع نموذجية محددة ضمن سلسلة ND9000 تقدم شهادة محسنة ضد الانفجار.نطاق السفرو بروتوكول الاتصال قبل الطلب
