نظرة عامة على المنتج

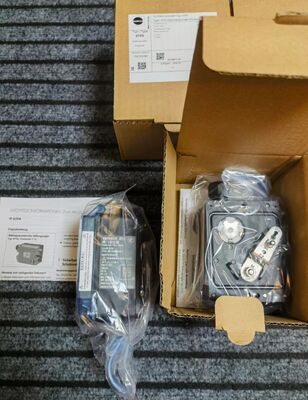

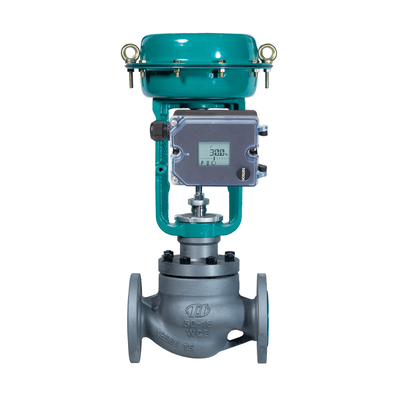

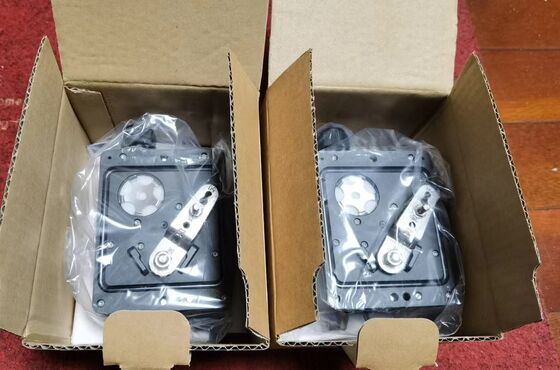

جهاز Samson 3725 هو جهاز تحديد موضع كهروميكانيكي مدمج ذاتي المعايرة مصمم للتركيب على صمامات الكرة والدوران الهوائية. إنه جهاز تحديد موضع أحادي التأثير يقارن إشارة التحكم المدخلة من نظام التحكم مع موضع جذع الصمام الفعلي أو زاوية الفتح، ثم يخرج إشارة هوائية مقابلة للمشغل.

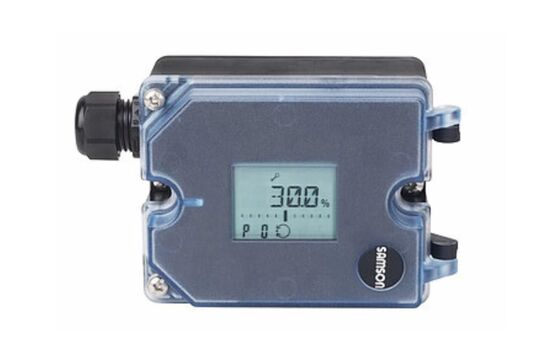

يتميز الجهاز باستشعار موضع مغناطيسي غير تلامسي، لذلك لا توجد أجزاء ميكانيكية قابلة للتآكل في مسار التغذية الراجعة. وهو غير متأثر بالتأثيرات البيئية وضربات البخار. التشغيل بديهي بثلاث مفاتيح سعوية وشاشة LCD يمكن قراءتها في أي وضع تركيب بفضل اتجاه قراءة قابل للتحديد. يتم تخزين جميع المعلمات في ذاكرة EEPROM غير متطايرة للحماية من انقطاع التيار الكهربائي.
يوفر جهاز تحديد الموضع بدء تشغيل تلقائي متغير، وتعني المعلمات المحددة مسبقًا أنه لا يلزم تعديل سوى القيم التي تختلف عن المعيار. يمكن تنشيط وظيفة الإغلاق المحكم، ويتم مراقبة نقطة الصفر باستمرار.
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| العلامة التجارية | سامسون |
| بروتوكول الاتصال | HART® (اختياري) |
| إشارة الدخل | 4 إلى 20 مللي أمبير، وحدة سلكية مزدوجة |
| واجهة البيانات | سلكي |
| التشخيصات | مراقبة مستمرة لنقطة الصفر |
| ضغط الإمداد | بحد أقصى 7 بار |
| نوع التركيب | مشغلات خطية ودوارة؛ أحادية التأثير |
| السفر (قابل للتعديل) | 3.75 إلى 50 مم |
| زاوية الفتح | 24 إلى 100 درجة |
| درجة حرارة التشغيل | -25 إلى +80 درجة مئوية |
| حماية الغلاف | IP 66 |
| مادة الغلاف | PPA (بولي فثالاميد)، مقاوم للأشعة فوق البنفسجية |
| وصلات الهواء | G 1/4 أو 1/4 NPT |
| الحد الأدنى للتيار | 3.8 مللي أمبير |
| مقاومة الحمل | بحد أقصى 6.3 فولت (315 أوم عند 20 مللي أمبير) |
| منحنيات الخصائص | 3 منحنيات سفر، 9 منحنيات زاوية دوران |
| الحماية من الانفجار | النوع 3725-000: بدون؛ النوع 3725-110: ATEX؛ النوع 3725-113: GOST؛ النوع 3725-130: CSA |
| الشهادات | شهادة بناء السفن |
صناعة التطبيق
يستخدم جهاز Samson 3725 في المعالجة الكيميائية والبتروكيماوية، وتوليد الطاقة، والأتمتة الصناعية العامة. وهو مناسب لخدمة الخنق والتطبيقات التي يكون فيها التصميم المدمج وسهولة التشغيل والمتانة أمرًا ضروريًا. تم تطوير جهاز تحديد الموضع للاستخدام العالمي على المشغلات الخطية والدوارة.
مشاكل شائعة
جهاز تحديد الموضع لا يستجيب لإشارة الدخل: تحقق من ضغط الإمداد (بحد أقصى 7 بار). تحقق من أن وصلات الهواء محكمة.
موضع الصمام لا يتطابق مع إشارة الدخل: تحقق من إعداد منحنى الخصائص. تحقق من أن اتجاه التشغيل مضبوط بشكل صحيح. أعد معايرة نقطة الصفر.
تشغيل متقطع أو تذبذب: افحص وجود تسرب للهواء في الأنابيب والتوصيلات. تحقق من وجود احتكاك مفرط في حشو الصمام أو المشغل.
خطأ في معايرة نقطة الصفر: نقطة الصفر خارج النطاق. تحقق من التركيب وأعد ضبط نقطة الصفر.
خطأ في التهيئة: تحقق من ضغط الإمداد واتصال مستشعر السفر. تحقق من أن الصمام غير عالق.
نماذج بديلة
جهاز Samson 3725 هو منصة تحديد موضع مدمجة. جهاز TROVIS 3730-1 هو بديل مباشر مع اتصال HART وميزات محسنة. جهاز النوع 3724 متاح أيضًا كبديل في نفس السلسلة. بالنسبة للبدائل من بائعين مختلفين، تحقق من تركيب المشغل ونطاق السفر وبروتوكول الاتصال قبل الطلب.
