نظرة عامة على المنتج

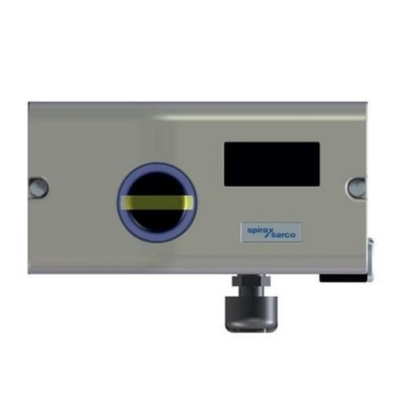

جهاز تحديد موضع الصمام الكهروميكانيكي الذكي القابل للتكوين إلكترونيًا SP7 من Spirax Sarco مصمم للتركيب على مشغلات صمامات خطية أو دوارة تعمل بالهواء المضغوط وتتوافق مع معيار NAMUR. يضمن تناسبًا دقيقًا بين شوط الصمام وإشارة الإدخال الكهربائية (مللي أمبير) إلى جهاز تحديد الموضع.
يحتوي الطراز SP7-1* على غلاف من الألومنيوم المصبوب مع معالجة للتركيب الخارجي. يمكن تركيب الوحدة على مشغلات صمامات تعمل بالهواء المضغوط بسفر دوراني من -57 إلى +57 درجة أو سفر خطي من -28 إلى +28 درجة. يمكن توفير جهاز تحديد الموضع مع أو بدون مجموعة تركيب ومع أو بدون كتلة مقياس ضغط. يعمل بإشارة تحكم بالمللي أمبير وضغط إمداد هواء من 1.4 إلى 6 بار. يمكن أيضًا استخدام جهاز تحديد الموضع لعكس عمل إشارة التحكم.
يشمل الطراز SP7-10 واجهة اتصال محلية (LCI) كمعيار، مع وحدة اتصال HART اختيارية للتواصل عبر إشارة 20 مللي أمبير. يتوفر HART 5 أو HART 7. يوفر الطراز SP7-11 وحدة PROFIBUS PA، ويوفر الطراز SP7-12 وحدة FOUNDATION Fieldbus. يمكن لإدخال رقمي تنشيط وظائف نظام التحكم، ويخرج إخراج رقمي رسائل جماعية (إنذارات/أعطال). يعتبر SP7 أحد أكثر أجهزة تحديد الموضع كفاءة في استهلاك الطاقة المتاحة، مع استهلاك هواء أقصى في الحالة المستقرة يبلغ 0.015 SCFM، وهو أكثر كفاءة بما يصل إلى 50 مرة من أجهزة تحديد الموضع الكهروميكانيكية المماثلة.
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| العلامة التجارية | سبيراكس ساركو |
| بروتوكول الاتصال | HART 5/7 (SP7-10)؛ PROFIBUS PA (SP7-11)؛ FOUNDATION Fieldbus (SP7-12) |
| إشارة الإدخال | 4-20 مللي أمبير (نطاق مقسم بحد أدنى للسعة 8 مللي أمبير) أو ناقل ميداني |
| واجهة البيانات | سلكي |
| التشخيصات | تشخيصات الصمام؛ مؤشرات الصيانة الوقائية |
| ضغط الإمداد | 1.4 إلى 6 بار (20 إلى 87 رطل لكل بوصة مربعة) |
| جودة الهواء | ISO 8573-1:2010 الفئة 3:3:3 |
| نوع التركيب | مشغلات خطية ودوارة (NAMUR)؛ أحادية التأثير |
| درجة حرارة التشغيل | -20 درجة مئوية إلى +80 درجة مئوية (قياسي)؛ -40 درجة مئوية إلى +80 درجة مئوية (إصدار T4) |
| حماية الغلاف | IP66 |
| مادة الغلاف | ألومنيوم مصبوب، طلاء مقاوم للتآكل |
| الوزن | حوالي 0.78 كجم (مجموعة تركيب خطية)؛ 0.4 كجم (مجموعة تركيب دوارة) |
| المعاوقة | بحد أقصى 485 ±15 أوم (لإشارة الإدخال 4-20 مللي أمبير فقط) |
| الشهادات | ATEX II 2 G Ex ib IIC T6/T4 Gb؛ IECEx؛ CCC (الصين)؛ NEPSI؛ INMETRO |
| الضمان | ضمان الشركة المصنعة لمدة 3 سنوات |
صناعة التطبيق
يُستخدم جهاز تحديد موضع الصمام SP7 من Spirax Sarco في أنظمة التحكم بالبخار، وتسخين وتبريد العمليات، ومرافق الأغذية والمشروبات، والبخار النظيف الصيدلاني، والتحكم العام في صمامات الصناعة. إنه مناسب للتطبيقات التي تكون فيها موثوقية تحديد الموضع الرقمي وكفاءة الطاقة ضرورية. يمكن استخدام جهاز تحديد الموضع مع أي مشغل يتوافق مع معيار NAMUR، بما في ذلك مشغلات Spirax Sarco من سلسلة BVA300، PN1600، PNS3000، PNS4000، PN9000، و TN2000.
المشاكل الشائعة
جهاز تحديد الموضع لا يستجيب لإشارة الإدخال: تحقق من أن ضغط هواء الإمداد ضمن النطاق 1.4 ~ 6 بار. تحقق من أن التوصيلات الهوائية آمنة. تحقق من أن جودة إمداد الهواء تلبي معيار ISO 8573-1:2010 الفئة 3:3:3.
موضع الصمام لا يتطابق مع إشارة الإدخال: تحقق من إعداد منحنى الخصائص. تحقق من أن اتجاه التشغيل مضبوط بشكل صحيح. أعد معايرة نقطة الصفر.
استجابة بطيئة للصمام: تحقق من ضغط هواء الإمداد والمرشح. تحقق من أن أنبوب إمداد الهواء غير مقيد.
خطأ 10 (انقطاع إمداد الطاقة): انقطع إمداد الطاقة لمدة 20 مللي ثانية على الأقل. يتم نقل المشغل إلى الوضع الآمن. بعد حوالي 5 ثوانٍ، يتم إعادة ضبط جهاز تحديد الموضع تلقائيًا.
خطأ 11 (خطأ في ذاكرة الوصول العشوائي): يتم نقل المشغل إلى الوضع الآمن. بعد حوالي 5 ثوانٍ، يتم إعادة ضبط جهاز تحديد الموضع تلقائيًا وإعادة تهيئة ذاكرة الوصول العشوائي.
خطأ في المستشعر (مستشعر الموضع معطل): مستشعر الموضع معطل. اتصل بالخدمة للاستبدال.
إنذار 1 (تسرب بين جهاز تحديد الموضع والمشغل): تحقق من أنابيب الهواء المضغوط والتجهيزات بحثًا عن تسرب.
إنذار 2 (تيار نقطة الضبط خارج النطاق): تحقق من مصدر إشارة الإدخال والأسلاك.
الموديلات البديلة
جهاز تحديد موضع الصمام SP7 من Spirax Sarco هو منصة أجهزة تحديد موضع ذكية من الجيل الحالي. جهاز تحديد موضع الصمام الذكي SP8 هو الخيار التالي من نفس خط الإنتاج، حيث يوفر تشخيصات متقدمة للصمام مع اتجاهات بيانات طويلة الأجل لقياس أداء الصمام الحالي مقابل صمام تحكم جديد. بالنسبة للتركيبات القديمة، يعمل SP7 كترقية من أجهزة تحديد موضع Spirax Sarco القديمة من سلسلة EP5/EP6 وأجهزة تحديد الموضع التي تعمل بالهواء المضغوط فقط. بالنسبة للبدائل من بائعين مختلفين، تحقق من تركيب المشغل، ونطاق السفر، وبروتوكول الاتصال قبل الطلب.
