نظرة عامة على المنتج

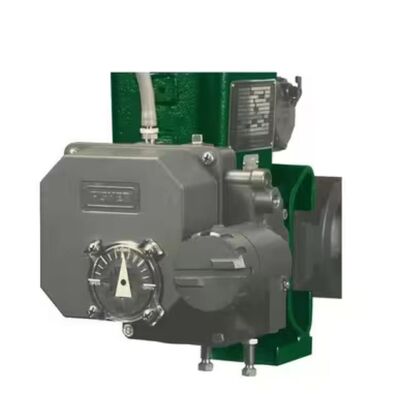

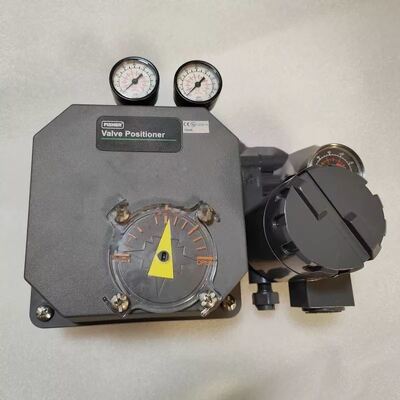

جهاز تحديد موضع الصمام الكهروميكانيكي Fisher 3720 مصمم للاستخدام مع مشغلات دوارة ذات غشاء أو مكبس. يتكون من جهاز تحديد موضع هوائي 3710 مدمج مع محول كهروميكانيكي 3722. يستقبل المحول إشارة دخل 4-20 مللي أمبير تيار مستمر وينتج خرجًا هوائيًا متناسبًا (0.2 إلى 1.0 بار / 3 إلى 15 رطل لكل بوصة مربعة) يقوم بتشغيل مرحلة تحديد الموضع الهوائي.
يمكن استخدام 3720 في تكوينات أحادية التأثير أو مزدوجة التأثير. يمكن تبديل الإجراء بين مباشر وعكسي في الميدان. يتم إجراء تعديلات الصفر والمدى يدويًا بدون أدوات. يسمح البناء المعياري بتحويل جهاز تحديد موضع هوائي 3710 إلى وحدة كهروميكانيكية 3720 عن طريق إضافة المحول 3722.
يستخدم جهاز تحديد الموضع تقنية صمام التمرير المثبتة ميدانيًا لتشغيل دقيق وسريع الاستجابة مع عمر دورة طويل. يتحمل اهتزازات المصنع الشديدة. يتم اختيار مواد العلبة والمكونات والحشيات للبيئات القاسية، مع سبائك ألومنيوم منخفضة النحاس مصبوبة بالضغط لمقاومة التآكل. يقوم هواء التسرب الخاص بجهاز تحديد الموضع بتنظيف الأجزاء الداخلية. مع حلقات O من EPDM وغشاء وحدة الإدخال، يمكن استخدام 3720 في تطبيقات درجات الحرارة المنخفضة والعالية، وكذلك في معالجة الأغذية والمشروبات والأدوية والتبغ حيث تكون المواد الخاصة مطلوبة.
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| العلامة التجارية | فيشر |
| بروتوكول الاتصال | تناظري 4-20 مللي أمبير تيار مستمر |
| إشارة الدخل | تيار مستمر 4 إلى 20 مللي أمبير؛ نطاق مقسم 4-12 أو 12-20 مللي أمبير تيار مستمر |
| واجهة البيانات | سلكي |
| التشخيصات | لا |
| أقصى ضغط إمداد | 10.3 بار (150 رطل لكل بوصة مربعة) أو تصنيف المشغل، أيهما أقل |
| ضغط الإمداد الموصى به | 0.3 بار (5 رطل لكل بوصة مربعة) فوق متطلبات المشغل |
| أقصى ضغط خرج | 150 رطل لكل بوصة مربعة |
| نوع التركيب | مركب على المشغل؛ دوار (أحادي أو مزدوج التأثير) |
| درجة حرارة التشغيل | درجة حرارة قياسية، درجة حرارة عالية |
| التحكم في الموضع | تعديل |
| وسط الإمداد | هواء |
| تصنيف المنطقة | مقاوم للانفجار، آمن جوهريًا، غير قابل للاشتعال، غبار |
| الشهادات | CSA، FM، ATEX، IECEx، CUTR، Peso، KGS، INMETRO، NEPSI، RCM |
| الدائرة المكافئة | 120 أوم متوازية بثلاثة صمامات زينر 5.6 فولت |
| أقصى استهلاك للهواء في حالة مستقرة | صمام تمرير قياسي: 0.80 متر مكعب قياسي/ساعة (30 قدم مكعب قياسي/ساعة) عند ضغط إمداد 4.1 بار (60 رطل لكل بوصة مربعة) |
| أقصى سعة هواء (مزدوج التأثير) | صمام تمرير قياسي: 13 متر مكعب قياسي/ساعة (480 قدم مكعب قياسي/ساعة) عند ضغط إمداد 4.1 بار (60 رطل لكل بوصة مربعة) |
| مادة الغلاف | سبائك ألومنيوم منخفضة النحاس؛ مكونات من الفولاذ المقاوم للصدأ من السلسلة 300 |
| الإجراء | قابل للعكس في الميدان بين مباشر وعكسي |
صناعة التطبيق
يستخدم جهاز Fisher 3720 في التحكم في العمليات الصناعية العامة، بما في ذلك المعالجة الكيميائية، وتوليد الطاقة، واللب والورق، والصناعات الأخرى التي تتطلب تحديد موضع صمام دوار موثوق. مع أختام EPDM، يمكنه أيضًا خدمة تطبيقات معالجة الأغذية والمشروبات والأدوية والتبغ. إنه مناسب لكل من المشغلات الدوارة أحادية التأثير ومزدوجة التأثير.
مشاكل شائعة
لا توجد إشارة خرج مع وجود إشارة دخل: تحقق من انسداد الفوهة. قم بتنظيف الفوهة. تحقق من ضغط إمداد الهواء.
ضغط خرج بطيء أو غير طبيعي: تحقق من أن ضغط الإمداد ضمن المواصفات. تحقق من مكبر الصوت الهوائي وتجميع الفوهة/الرفراف.
استجابة خطية ضعيفة: تحقق من تعديل زنبرك الصفر. لزنبرك الصفر نطاق عمل خطي محدود. تحقق من موضع آلية تعديل المدى.
جهاز تحديد الموضع لا يستجيب: تحقق من ضغط الإمداد والتوصيلات الهوائية. تحقق من أن المحول يستقبل إشارة 4-20 مللي أمبير.
تسرب الهواء: تحقق من حلقات O والحشيات والغشاء بحثًا عن التآكل. استبدل حسب الحاجة.
نماذج بديلة
جهاز Fisher 3720 هو منصة تحديد موضع كهروميكانيكية ناضجة. للاتصالات الرقمية الحديثة والتشخيصات المتقدمة، تعد وحدات تحكم الصمام الرقمية Fisher DVC6200 أو DVC2000 هي البدائل الحالية. بالنسبة للتركيبات القديمة، يعمل 3720 كبديل مباشر لجهاز تحديد الموضع الهوائي 3710 عندما يكون الإدخال الكهربائي مطلوبًا. بالنسبة للبدائل من بائعين مختلفين، تحقق من توافق تركيب المشغل ونطاق السفر وإشارة الدخل قبل الطلب.
